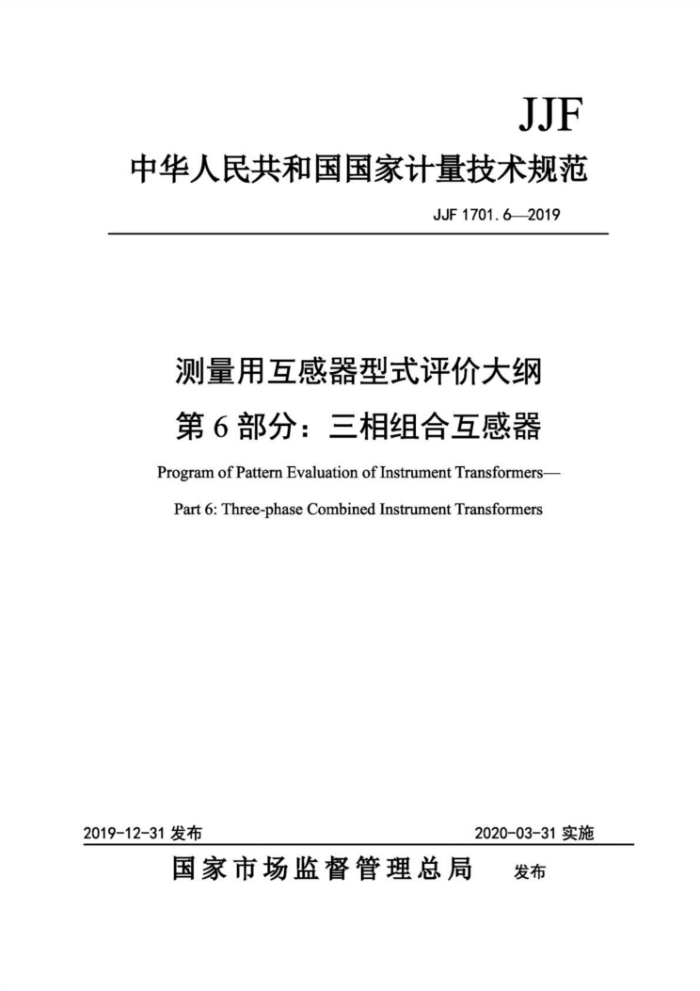

JJF
中华人民共和国国家计量技术规范
JJF1701.62019
测量用互感器型式评价大纲第6部分：三相组合互感器 Programof PatternEvaluationof InstrumentTransformers- Part6:Three-phaseCombinedInstrumentTransformers
2019-12-31发布
2020-03-31实施
国家市场监督管理总局 发布 JJF1701.62019
测量用互感器型式评价大纲第6部分：三相组合互感器 JJF1701.6—2019
ProgramofPatternEvaluationofInstrument Transformers-Part 6:Three-phase Combined
InstrumentTransformers
归口单位：全国电磁计量技术委员会高压计量分技术委员会主要起草单位：国家高电压计量站
国网江西省电力有限公司电力科学研究院国网河南省电力公司电力科学研究院国网四川省电力公司计量中心
参加起草单位：国网新疆电力有限公司电力科学研究院
云南电网有限责任公司计量中心
本大纲委托全国电磁计量技术委员会高压计量分技术委员会负责解释 JJF1701.62019
本大纲主要起草人：
岳长喜（国家高电压计量站）
朱凯（国家高电压计量站）刘刚（国网四川省电力公司计量中心）靳绍平（国网江西省电力有限公司电力科学研究院）丁涛（国网河南省电力公司电力科学研究院）
参加起草人：
李宁（国网新疆省电力有限公司电力科学研究院）林聪（云南电网有限责任公司计量中心） 耳场
囍
器
-
R JJF1701.62019
10.10励磁特性测试. 10.11匝间过电压试验 10.12电容量和介质损耗因数测量 10.13绝缘油性能试验 10.14温升试验 10.15一次端冲击耐压试验 10.16一次端截断雷电冲击耐压试验 10.17户外型三相组合互感器的湿试验 10.18短时电流试验 10.19短路承受能力试验 10.20外壳防护等级试验 10.21环境温度下的密封性能 11试验项目所用计量器具和设备表附录A型式评价记录格式附录B型式评价报告格式附录C型式评价保存样机的《说明》格式附录D磁饱和裕度直接测量方法
..31 ..32 ...34 ..35 ..38 .39
.39 40 .41 ...43 ...44 ..45 46 48 50 56 57
II JJF1701.6—2019
引
本大纲依据JJF1016-2014《计量器具型式评价大纲编写导则》、JF1015一2014《计量器具型式评价通用规范》编制而成。
本大纲为首次发布。 JJF1701.62019
测量用互感器型式评价大纲第6部分：三相组合互感器
1范围
本大纲适用于分类代码为15280000的三相组合互感器的型式评价。 本大纲适用于供电气测量使用，额定频率50Hz、设备最高电压Um≤40.5kV的电磁式
三相组合互感器。 2引用文件
本大纲引用了下列文件： JJG313测量用电流互感器检定规程 JJG314测量用电压互感器检定规程 GB/T4208一2017外壳防护等级（IP代码） GB/T4756石油液体手工取样法 GB/T5465.2 电气设备用图形符号第2部分：图形符号 GB/T5585.1 电工用铜、铝及其合金母线第1部分：铜和铜合金母线 GB/T7354 高电压试验技术局部放电测量 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T16927.2 高电压试验技术第2部分：测量系统 GB/T20138电器设备外壳对外界机械碰撞的防护等级（IK代码） GB/T20840.1一2010互感器第1部分：通用技术要求 GB/T20840.2 互感器第2部分：电流互感器的补充技术要求 GB/T20840.3—2013 互感器第3部分：电磁式电压互感器的补充技术要求 GB/T20840.4—2015 互感器第4部分：组合互感器的补充技术要求 GB/T22071.1—2018 互感器试验导则第1部分：电流互感器 GB/T22071.2—2017 互感器试验导则第2部分：电磁式电压互感器 JB/T5895一1991污移地区绝缘子使用导则 JB/T10432 三相组合互感器 JB/T10433 三相电压互感器注：凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文 JJF1701.62019
件，其最新版本（包括所有的修改单）适用于本规范。
3术语及定义
GB/T20840.1、GB/T20840.2、GB/T20840.3、GB/T20840.4和JB/T10432中采用的术语和定义及下列术语和定义适用于本大纲。 3.1例行试验routinetest
为了反映制造上的缺陷，每台设备承受的试验，这些试验不损伤试品的特性和可靠性。。 3.2三相组合互感器three-phasecombinedinstrumenttransformers
由三相电压互感器和三台（或两台）单相电流互感器组合并形成一体的供三相电力系统使用的互感器。
[JB/T10432—2016，定义3.1] 3.3三相电压互感器three-phasevoltagetransformer
供三相电力系统使用并形成一体的电压互感器 [JB/T10433-—2015，定义3.1]
3.4三相V联结组合互感器Vconnectionthree-phasecombinedinstrumenttransformers
电压互感器一次绕组联结成V接线的三相组合互感器 3.5三相Y联结组合互感器Yconnectionthree-phasecombinedinstrumenttransformers
电压互感器一次绕组联结成Y接线的三相组合互感器
4概述
三相组合互感器基于电磁感应原理，按额定电压比和额定电流比将高电压和大电流转换成低电压和小电流进行三相电能测量。三相组合互感器的电压互感器可以采用V联结或 Y联结。
三相V联结组合互感器原理线路见图1，三相Y联结组合互感器原理线路见图2。其它接线方式类似。
