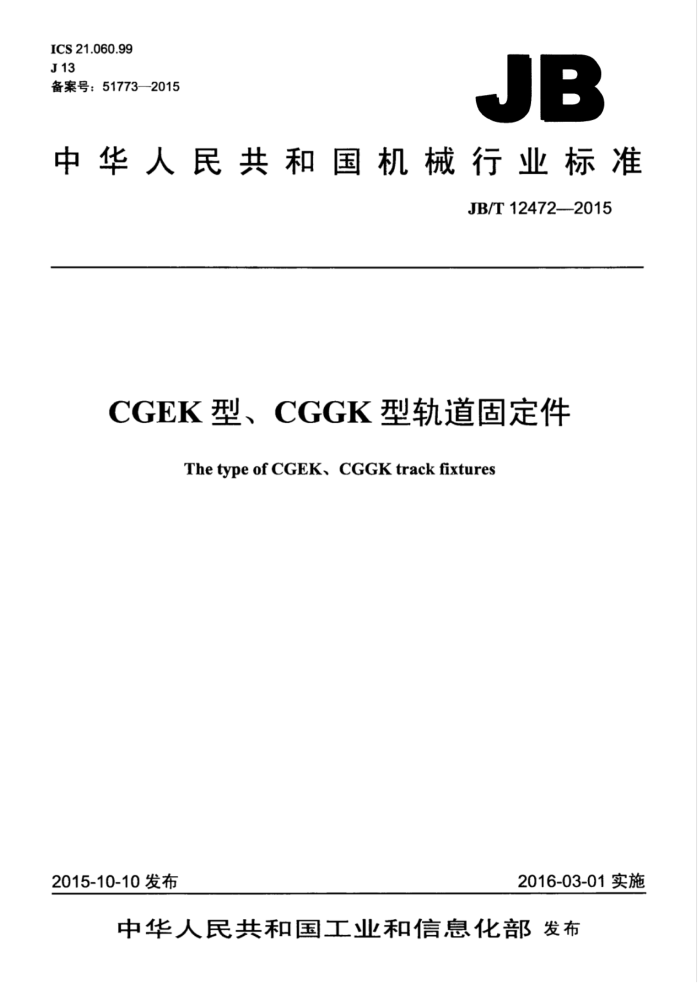

ICS 21.060.99 J13 备案号：517732015
JB
中华人民共和国机械行业标准
JB/T12472--2015
CGEK型、CGGK型轨道固定件
The type of CGEK, CGGK track fixtures
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12472--2015
目 次
前言 1 范围 2 规范性引用文件
1
结构型式与基本参数 4 标记示例 5 技术要求
3
验收规则. 7 试验方法 8 标志、包装和贮存
6
L
图1CGEK型、CGEKS型轨道固定件，图2CGGK型轨道固定件. 图3CGEK型、CGEKS型、CGGK型轨道固定件的固定底板焊缝
表1CGEK型轨道固定件主要尺寸及参数表2CGEKS型轨道固定件主要尺寸及参数.. 表3CGGK型轨道固定件主要尺寸及参数. 表4主要零件的材料表5！ 螺栓、螺母、垫圈及橡胶压舌的性能等级和标准 JB/T12472—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：长葛市通用机械有限公司、河南陆合通用重工设备科技有限公司、中国重型机械
研究院股份公司。
本标准主要起草人：路福兴、毕鹏、谷超尧、刘树岭、路非平。 本标准为首次发布。
II JB/T12472--2015
CGEK型、CGGK型轨道固定件
1范围
本标准规定了CGEK型及CGGK型轨道固定件的结构型式与基本参数、标记、技术要求、验收规则、试验方法、标志、包装和贮存。
本标准适用于冶金、矿山、有色、港口机械等行业的钢轨固定：适用于轻轨22、24、30，铁路钢轨38、435060*起重机钢轨QU70、QU80、QU100、QU120用的CGEK型、CGGK型轨道固定件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T37T形槽用螺栓 GB/T93标准型弹簧垫圈 GB/T95 5平垫圈C级 GB/T232金属材料弯曲试验方法 GB2585铁路用热轧钢轨 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4879 防锈包装 GB/T5574—2008工业用橡胶板 GB/T61701型六角螺母 GB/T6414—-1999铸件尺寸公差与机械加工余量 GB/T11264热轧轻轨 GB/T14408 一般工程用与结构用低合金铸钢件 JB/T5000.1 重型机械通用技术条件产品检验 JB/T5000.6 重型机械通用技术条件铸钢件 YB/T5055 起重机用钢轨
3结构型式与基本参数
3.1 CGEK型轨道固定件的型式与尺寸见图1、表1。 3.2CGEKS型轨道固定件的型式与尺寸见图1表2。 3.3CGGK型轨道固定件的型式与尺寸见图2、表3。
1 JB/T12472—2015
说明： 1固定底板 2-轨道压板： 3T形螺栓 4螺母：
5弹垫圈： 6--平垫圈： 7-橡胶压舌。
图1CGEK型、CGEKS型型轨道固定件表1CGEK型轨道固定件主要尺寸及参数
螺栓直径d 拧紧力矩M h a 底板最小宽度b 质量
适用钢轨
型号 CGEK38 38
型号
钢轨类型
N-m mm mm
mm 270 270 288 306 276 286 306 326
mm
kg 2.77 2.77 2.77 2.77 2.77 2.77 2.77 2.77
92 92 101 110 95 100 110 120
43
CGEK43 CGEK50 50 铁路用热轧钢轨
GB/T2585
60
CGEK60 CGEK70 QU70 CGEK80 QU80 YB/T5055 CGEK100 QU100 起重机钢轨 CGEK120 QU120
20
220a
63
螺栓为M20，8.8级，拧紧力矩为220N·m时，可承受作用于每个轮压处的最大侧向力为120kN。
H
2 JB/T12472—2015
表2CGEKS型轨道固定件主要尺寸及参数
适用钢轨
螺栓直径d 紧力矩M h
底板最小宽度b 质量
a
型号
型号 22 24 30 38 43 50 QU70 QU80
N*m mm mm
钢轨类型 GB/T 11264 热轧轻轨
mm
mm 210 208 224 230 230 248 236 246
kg. 1.72 1.72 1.72 1.72 1.72 1.72 1.72 1.72
72 71 79 82 82 91 85 90
CGEK22 CGEK24 CGEK30 CGEK38 CGEK43 CGEK50 CGEK70 CGEK80
GB/T2585 铁路用热轧钢轨
128*
53
16
YB/T5055 起重机钢轨
螺栓为M16，8.8级，拧紧力矩为128N·m时，可承受作用于每个轮压处的最大侧向力为80kN。
说明：
螺母： 5弹簧垫圈： 6平垫圈。
固定底板：
2一轨道压板： 3-T形螺栓
图2CGGK型轨道固定件
3 JB/T12472-2015
表3CGGK型轨道固定件主要尺寸及参数
适用钢轨型号 钢轨类型 QU80
螺栓直径d 拧紧力矩M h a 底板最小宽度b 质量
型号
N·m mm mm
kg 2.28 2.28 2.28
mm
mm 220 240 260
110
CGEK80 CGEK100
YB/T5055 起重机钢轨
150a
QU100
20
75 120
CGEK120 QU120
130
螺栓为M20，8.8级，紧力矩为150N·m时，可承受作用于每个轮压处的最大侧向力为80kN。
4
标记示例
示例1： QU80轨道用CGEK型固定装置的标记为：
CGEK80固定装置 JB/T124722015
示例2： QU80轨道用CGEKS型固定装置的标记为：
CGEKS80固定装置 JB/T12472—2015
示例3： P43轨道用CGEK固定装置的标记为：
CGEK43固定装置 JB/T12472-2015
示例4： P43轨道用CGEKS固定装置的标记为：
CGEKS43固定装置 JB/T12472—2015
示例5： QU80轨道用CGGK型固定装置的标记为：
CGGK80固定装置JB/T12472—2015
5技术要求
5.1 轨道压板、固定底板应符合本标准的要求，并按经规定程序批准的图样和技术文件制造。 5.2主要零件材料的力学性能应不低于表4中相应标准的规定。
表4主要零件的材料
零件名称
材料代号
执行标准
固定底板轨道压板固定底板轨道压板固定底板轨道压板
CGEK型
ZGD290510
GB/T14408
CGEKS型
ZGD290--510
GB/T14408
CGGK型
ZGD290510
GB/T14408
5.3螺栓、螺母、垫圈及橡胶压舌的性能等级和标准按表5的规定。
4
