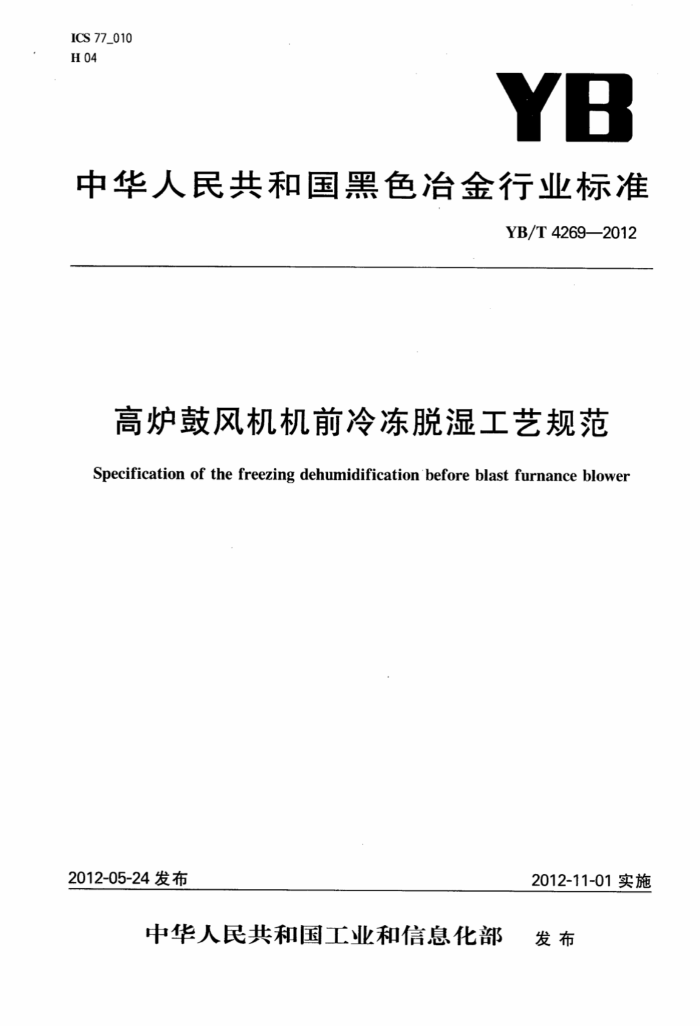

ICS 77_010 H 04
YB
中华人民共和国黑色冶金行业标准
YB/T4269—2012
高炉鼓风机机前冷冻脱湿工艺规范 Specification of the freezing dehumidification before blast furnance blower
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部 发布 YB/T4269—2012
前 言
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准起草单位：马鞍山钢铁股份有限公司、北京硕人海泰能源科技有限公司、冶金工业信息标准研
究院、首钢总公司。
本标准主要起草人：丁毅、田俊、李爱群、何世文、刘昕、张宜万、陈道海、方拓野、仇金辉、高建平、张建、包向军、郭晓冬、耿平。
本标准为首次发布。
建筑321-—-标准查询网 www. jz321..net YB/T4269—2012
高炉鼓风机机前冷冻脱湿工艺规范
1总则 1.1本标准明确了高炉鼓风机机前冷冻脱湿的相关工艺技术，统一了脱湿系统制冷量的计算方法、脱湿系统的设备配置等。 1.2本标准规定了基本的脱湿系统设备配置，规定了脱湿风量、系统制冷量、脱湿量及系统能源介质消耗量的确定原则和方法等。 1.3本标准适用于钢铁企业高炉脱湿系统的设计和选型。 2术语和定义
下列术语和定义适用于本文件。
2.1
脱湿鼓风dehumidifiedblast 脱湿鼓风是指空气送人高炉前，采用一定措施，将空气的含湿量降低到稳定且较低水平的一种工艺
技术，从而使高炉炉况稳定，达到降低燃料比，增加高炉产量的目的。 2. 2
高炉鼓风机机前冷冻脱湿法themethodofthefreezingdehumidificationbeforeblastfurnanceblower 高炉鼓风机机前冷冻脱湿法是指采用制冷措施，将鼓风机前吸人的空气冷却，降低空气含湿量的 一
种方法。 2.3
鼓风含湿量absolutehumidityoftheair 鼓风含湿量是指空气的绝对湿度。
3工作原理
在高炉鼓风机机前设置脱湿器，鼓风机吸入的空气经过脱湿器中的蒸发冷却器或表面式换热器冷却，空气温度不断降低，空气中的水蒸气不断冷凝成水。凝结水经排水段和排水器排出，含有雾状小水滴的空气经过除雾器滤除小水滴后被鼓风机吸人。
4适用条件
高炉脱湿鼓风适用于所有的生铁高炉和锰铁高炉。 5工艺流程 5.1直接蒸发冷却脱湿系统示意图见图1。 5.2间接冷却脱湿系统示意图见图2。 6脱湿系统的基本设备配置 6.1直接蒸发冷却脱湿系统，主要包括脱湿器（带蒸发冷却器、除雾器、排水器）、离心式压缩冷凝机组、 控制系统和循环冷却水系统等。
1 YB/T4269—2012
至高炉鼓风机入口
空气过滤器
直接蒸发冷却器
排水段 除雾器
V 自动排水器
电子影胀阀
至回收水接口
排水泵
排水箱
压缩冷凝机组
循环冷却水系统
循环冷却水泵
图1 直接蒸发冷却系统工艺流程图
至高炉鼓风机入口
间接冷却器
空气过滤器
排水段 除雾器
自动排水器
冷水泵
至回收水接口
排水箱
排水泵
循环冷却水系统
冷水机组
循环冷
却水泵
图2 间接冷却脱湿系统工艺流程图
6.2间接冷却脱湿系统，主要包括脱湿器（带表面式冷却器、除雾器、排水器）、冷水机组、冷冻水系统、控制系统和循环冷却水系统等。 7脱湿系统主要工艺参数的选择和确定 7.1脱湿系统主要工艺参数的选择和确定应与高炉鼓风机主要工艺参数的选择和确定相适应。 7.2脱湿系统设备设计气象条件的选择与确定 7.2.1大气温度按当地最热月日最高温度的平均值。 7.2.2大气相对湿度按当地夏季平均相对湿度或者按当地年平均相对湿度。 7.2.3大气压力按当地夏季平均大气压力或按年平均大气压力。 7.3脱湿风量的确定 7.3.1应以满足高炉要求又节省设备投资的原则来确定脱湿装置的设计风量。 7.3.2脱湿风量可为高炉鼓风机的最大风量（A点风量）减去热风炉的充风量，也可为高炉鼓风机经常运行点的风量。 7.4脱湿系统制冷量的计算
C= 0.02155Q(h, -hz)+△C
(1)
2
