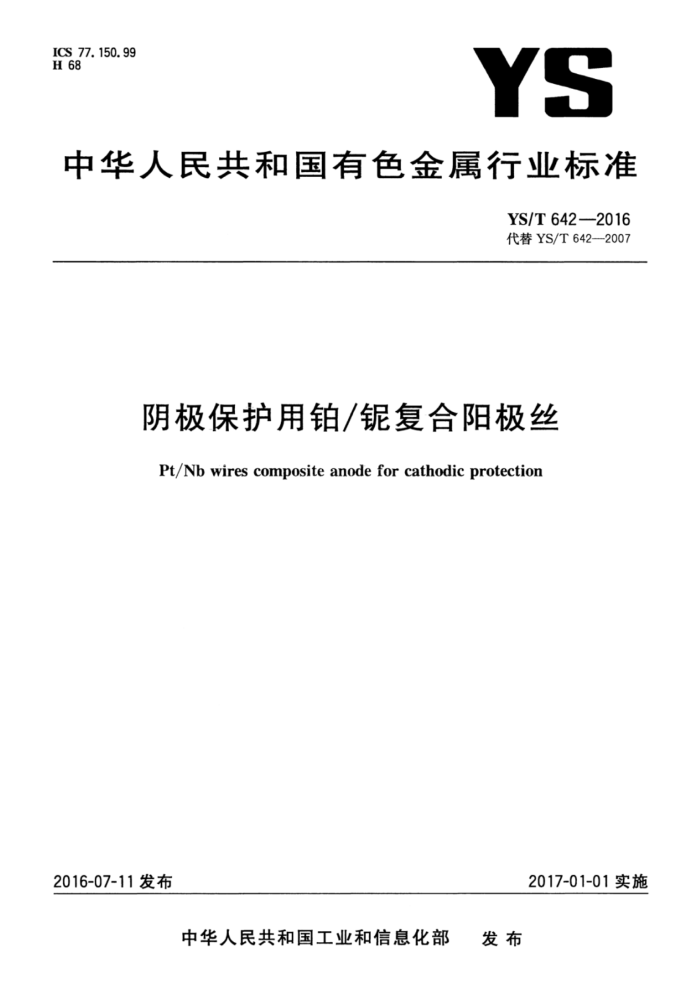

YS
ICS 77. 150. 99 H 68
中华人民共和国有色金属行业标准
YS/T6422016 代替YS/T642—2007
阴极保护用铂/复合阳极丝
Pt/Nb wires composite anode for cathodic protection
2016-07-11发布
2017-01-01实施
发布
中华人民共和国工业和信息化部 中华人民共和国有色金属
行业标准
阴极保护用铂/锯复合阳极丝
YS/T642—2016
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16印张0.5字数9千字 2017年4月第一版2017年4月第一次印刷
*
书号：155066·2-31604定价 14.00元 YS/T642—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T642—2007《阴极保护用铂/锯阳极复合丝》。本标准与YS/T642—2007相比，主
要有以下变动：
一增加产品规格$4mm~10mm及允许偏差要求一修改原料化学成分要求；一增加产品结合强度检测方法。 本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准起草单位：西安诺博尔稀贵金属材料有限公司、有色金属技术经济研究院、青岛双瑞海洋环
境工程有限公司、青岛钢研纳克检测防护技术有限公司。
本标准主要起草人：赵涛、余建军、向磊、周龙海、李永娣、陈昊、韩吉庆、鲁统军、于江水、邓永生。
H YS/T642—2016
阴极保护用铂/锯复合阳极丝
1范围
本标准规定了阴极保护用铂/锯复合阳极丝的要求、试验方法、检验规则、标志、包装、运输、贮存和质量证明书及订货单（或合同）内容。
本标准适用于外加电流阴极保护用铂/锯复合阳极丝材。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T238金属材料线材反复弯曲试验方法 GB/T1419 海绵铂 GB/T6462 金属和氧化物覆盖层 厚度测量显微镜法 GB/T14842 锯及锯合金棒材 GB/T15077 贵金属及其合金材料几何尺寸测量方法
3要求
3.1牌号、状态、尺寸及允许偏差 3.1.1产品复合截面示意图如图1所示。
铂复合层
锯基体
图1Pt/Nb复合阳极丝截面示意图
3.1.2产品的牌号、状态、尺寸及允许偏差应符合表1的规定。
3.2 标记示例
示例：用Pt/Nb复合材料制造的、供应状态为退火状态、直径为3mm、长度为2000mm的复合阳极丝，标记为：
铂/锯复合阳极丝Pt/NbM3×2000-YS/T642—2016
3.3 原料化学成分
产品铂复合层化学成分应满足纯度不低于GB/T1419中SM-Pt99.95的规定，锯基体的纯度不低
1 YS/T642—2016
于GB/T14842中Nb1的规定。
表1产品的牌号、状态、尺寸及允许偏差
尺寸规格及允许偏差直径允许偏差/mm
铂复合层平均厚度/μm
牌号
状态
直径/mm 3.0~4.0 >4.0~6.0 >6.0~8.0 >8.0~10
单根长度/mm
±0.2 ±0.3 ±0. 4 ±0.5
≥2 000 ≥1 000 ≥800 ≥500
≥15 ≥20 ≥30 ≥40
Pt/Nb
退火(M)
注：根据用户需要经双方协商可供其他规格、状态的复合阳极丝。
3.4结合强度 3.4.1 铂复合层与锯基体应结合牢固，铂层无脱落、分层。 3.4.2产品经缠绕或弯曲检测后，铂层不得发生起皮、开裂、脱落。 3.5外观质量 3.5.1产品表面应清洁，光滑，不应有机械夹杂物等缺陷。允许有轻微的、局部的发暗、漏点和不超过直径允许偏差的局部划伤、斑点。 3.5.2铂复合层应致密、连续，不应有裂纹、扭折等缺陷。 3.5.3长度1000mm内漏点不应多于3处，漏点最大长度不应超过阳极丝直径的1/4。
4试验方法
4.1尺寸测量方法
产品的外形尺寸按照GB/T15077的规定进行。 4.2铂复合层厚度测量方法
产品的铂复合层厚度测量按照GB/T6462的规定进行。 4.3结合强度检测方法 4.3.1直径不大于4mm的产品，按同一方向、等间距、匀速缠绕于直径为Φ15mm的圆形硬质芯轴上，缠绕不小于2圈，用目视检查。 4.3.2直径大于4mm的产品，结合强度检测方法参照GB/T238的规定进行，弯曲次数1次，用目视检查。或由供需双方协商的方法进行。 4.4外观检测方法
外观采用目视检查，若表面发现漏点、斑点等异常现象则在10倍放大镜下进行观察检验。
2 YS/T642-—2016
5检验规则
5.1检查和验收 5.1.1产品由供方的质检部门进行检查，保证产品质量符合本标准或订货单（或合同）的规定，并在发货时填写质量证明书。 5.1.2需方收到产品，应按本标准的规定进行验收，如检验结果与本标准订货单（或合同）的规定不符时，应在收到产品之日起30日内向供方提出，由供需双方协商解决，如需仲裁，仲裁在需方进行。 5.2质量一致性检验 5.2.1组批
产品应组批提交验收。每批产品应由同一规格、同一状态、同一炉号的丝材组成。
5.2.2 检验项目及取样
检验项目和取样位置及数量应符合表2中的规定。
表2 检验项目和取样位置及数量
检验项目外形尺寸铂复合层厚度结合强度外观质量
取样位置任意任意任意任意
取样数量逐根每批取2个每批取1个
要求的章条号
检验方法章条号
3. 1 3. 1 3. 4 3. 5
4. 1 4. 2 4. 3 4. 4
逐根
5.3 检验结果的判定
外形尺寸、铂复合层厚度、结合强度、外观质量检验不合格时，则判该批产品不合格
6标志、包装、运输、贮存和质量证明书
6.1标志
每批产品应附标签，其上注明以下内容： a) 供方名称； b）产品牌号； c）产品批号； d）规格和状态； e) 包装件数和重量； f) 生产日期； g） 本标准编号（YS/T642—2016）。
6.2 包装
产品应为成卷或直条交货，单件外层用软质材料包裹，并用塑料薄膜裹紧后，捆扎牢固，装人木箱。 919
YS/T642—2016
6.3运输和贮存
产品运输和贮存过程中，应防止碰伤、擦伤、受潮和活性化学物质的腐蚀。
6.4 质量证明书
每批产品应附有符合本标准规定的质量证明书，其上应注明以下内容： a) 供方单位名称； b) 产品订货合同号； c) 产品名称； d) 产品牌号； e) 产品规格； f) 产品批号； g) 长度及件数； h) 各项分析检验结果和技术监督部门印证； i) 本标准编号（YS/T6422016)； j) 出厂日期； k) 质量证明书编号。
订货单（或合同）内容
7
本标准所列产品的订货单(或合同)应包括下列内容： a）产品名称； b）牌号； c）尺寸规格； d）状态； e）数量； f）执行标准； g）本标准以外的其他内容。
