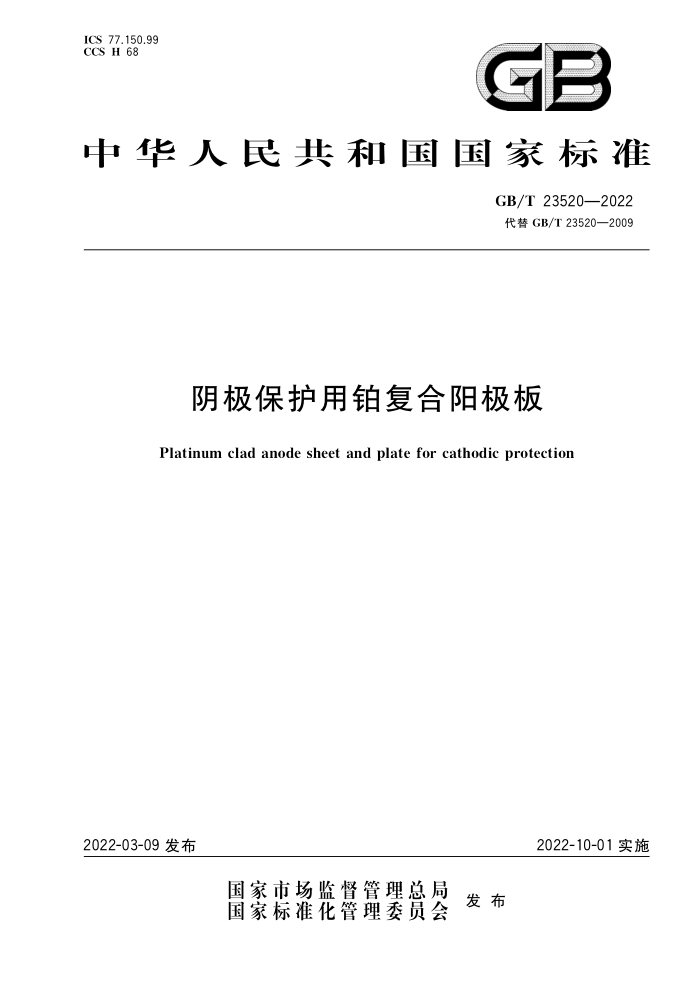

ICS 77.150.99
GB
CCs H 68
中华人民共和国国家标准
GB/T 23520—2022 代替GB/T23520—2009
阴极保护用铂复合阳极板
Platinum clad anode sheet and plate for cathodic protection
2022-03-09发布
2022-10-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 23520—2022
前言
本文件按照GB/T1.12020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T23520—2009《阴极保护用铂/锯复合阳极板》，与GB/T23520—2009相比，除结构调整和编辑性改动外，主要技术变化如下：
a） 删除了标准适用范围中的“舰船”，使标准的适用范围增大（见2009年版的第1章）； b） 增加了Pt/Ti牌号对应的化学成分及分析方法的相关要求（见第2章、5.1和6.1）； c) 更改了锯原料的化学成分要求（见第2章和5.1，2009年版的第2章和3.2）； d) 增加了术语和定义“漏点”和“最大线性尺寸”（见3.1和3.2）； e) 增加了牌号Pt/Nb/Pt、Pt/Ti；增加了双面复合（见第1章和4.1）； f) 产品供货状态增加了“M态”（见表1）； g) 更改了产品厚度尺寸范围的划分及所对应的铂层厚度，同时限定了允许偏差（见表3，2009年
版的表1）； h） 更改了检验项目的取样位置和数量（见表6，2009年版的表2）； i) 更改了检验判定结果（见7.5.4，2009年版的5.4.1和5.4.3）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国有色金属工业协会提出本文件由全国有色金属标准化技术委员会（SAC/TC243)归口。 本文件起草单位：西安诺博尔稀贵金属材料股份有限公司。 本文件主要起草人：马小龙、韩吉庆、李永娣、赵涛、余建军、孟志军、陈昊、毛利权、王航本文件于2009年首次发布，本次为第一次修订。
I GB/T23520—2022
阴极保护用铂复合阳极板
1范围
本文件规定了阴极保护用铂复合阳极板的分类和标记、技术要求、试验方法、检验规则、标志、包装、 运输、贮存及随行文件和订货单内容。
本文件适用于阴极保护用铂/锯、铂//铂、铂/钛复合阳极板材料
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1419 海绵铂 GB/T3620.14 钛及钛合金牌号和化学成分 GB/T4698（所有部分）海绵钛、钛及钛合金化学分析方法 GB/T 6462 金属和氧化物覆盖层 厚度测量 显微镜法 GB/T 6896 条 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T15076（所有部分）钼锯化学分析方法 GB/T 15077 贵金属及其合金材料几何尺寸测量方法
3 术语和定义
下列术语和定义适用于本文件。
3.1
漏点leakpoint 从铂复合层肉眼观察，漏出基材的部分
3.2
最大线性尺寸 the maximum linear dimension 几何形状的最长线性尺寸。
4分类和标记
4.1 产品分类
产品的牌号、状态、规格及复合方式应符合表1规定
1 GB/T23520—2022
表1牌号、状态、规格及复合方式
规格 mm
牌号
状态
复合方式
总厚度
宽度
长度
铂复合层厚度
Pt/Nb Pt/Nb/Pt Pt/Ti 注：状态包括Y态和M态。Y态为冷变形金属不经过退火处理，保持加工硬化的材料状态；M态为冷变形金属
面复合，截面形状如图1
Y,M
>10
>50
>2
≥0.010
经过退火处理，消除加工硬化的材料状态，
铂复合层基体铂复合层
铂复合层基体
b）双面复合
a） 单面复合
图1： 铂复合阳极板截面形状示意图
4.2 2产品标记
铂复合阳极板的标记按产品名称、本文件编号、牌号、状态、规格的顺序表示。 示例1：用Pt/Nb制造的、状态为Y、复层材料为Pt、基层材料为Nb、复层厚度为0.001mm、总厚度3mm、宽度20mm、长
度100mm的两层复合阳极板材，标记为：
铂/锯复合阳极板GB/T23520-Pt/Nb-Y-0.001/3X20×100
示例2：用Pt/Nb/Pt制造的、状态为Y、复层材料为Pt、基层材料为Nb、复层厚度为0.001mm、总厚度3mm、宽度10mm、
长度100mm的三层复合阳极板材，标记为：
铂/锯/铂复合阳极板GB/T23520-Pt/Nb/Pt-Y-0.001/3×10×100
示例3：用Pt/Ti制造的、状态为M、复层材料为Pt、基层材料为Ti、复层厚度为0.001mm、总厚度3mm、宽度20mm、长度
100mm两层复合阳极板材，标记为：
铂/钛复合阳极板GB/T23520-Pt/Ti-M-0.001/3×20×100
5技术要求
5.1 化学成分
铂复合阳极板化学成分以原料成分报出，基层和复层所用原料应符合表2的规定
2 GB/T23520—2022
表2 基层和复层所用原料
牌号 Pt/Nb Pt/Nb/Pt Pt/Ti
基层
复层
GB/T 6896 中 TNb1 或 TNb2
GB/T 1419 中 SM-Pt99.95
GB/T 3620.1 中 TA2
5.2 外形尺寸及其允许偏差 5.2.1 总厚度尺寸、铂复合层厚度及其允许偏差应符合表3的规定
表3 总厚度尺寸及其允许偏差
单位为毫米
厚度允许偏差
总厚度H >2~4 >4~6 >6 铂复合层厚度不准许有负偏差
铂复合层厚度
较高精度 -8. -8.2 _8.5
普通精度 -8.2 -8.3 _品.6
≥0.010 ≥0.015 ≥0.030
5.2.2 宽度尺寸及其允许偏差应符合表4的规定。
表4 宽度尺寸及其允许偏差
单位为毫米
宽度允许偏差较高精度
宽度W >10~20 >20~50 >50
高精度 ± 0.2 ± 0.3 ± 0.5
普通精度 ± 0.5 ± 0.8 ± 1.0
± 0.3 ± 0.5 ± 0.8
5.2.3 长度尺寸及其允许偏差应符合表5的规定。
表 5 长度尺寸及其允许偏差
单位为毫米
长度允许偏差较高精度
长度L >50~200 >200~500 >500
高精度 ± 0.8 ± 1.0 ± 1.5
普通精度 ± 1.5 ± 2.0 ± 3.0
± 1.0 ± 1.5 ± 2.0
3 GB/T23520—2022
5.3 结合牢固度
按照附录A的试验方法试验后，试样铂复合层与基体应紧密结合，无分层和脱落现象。 5.4 外观质量 5.4.1 铂复合层应连续，单件产品上漏点不应多于2处，漏点最大线性尺寸不超过2mm。 5.4.2铂复合层表面应光滑，不应有气泡、压陷及凹坑，不应有夹杂物等缺陷。
试验方法
6
6.1化学成分
铂原料化学成分分析方法按GB/T1419的规定进行，钛原料化学成分分析方法按GB/T4698（所有部分）的规定进行，锯原料化学成分分析方法按GB/T15076（所有部分）的规定进行。 6.2外形尺寸及其允许偏差 6.2.1产品铂复合层厚度按照GB/T6462规定的金相方法进行测量，每个试样测量五个点取其平均值作为测量的最终厚度。 6.2.2产品的外形尺寸厚度、宽度及长度按照GB/T15077规定的方法进行测量 6.3 结合牢固度
铂复合层与基体的结合牢固度试验按附录A的规定进行，目视检查 6.4外观质量
用10倍放大镜目视检查漏点，采用相应精度的量具进行漏点最大线性尺寸的测量，裸视检查其余外观质量
7检验规则
7.1检查和验收 7.1.1产品应由供方质量检验部门进行检验，保证产品质量符合本文件及订货单的规定 7.1.2需方可对收到的产品按本文件及订货单的规定进行检验，若检验结果与本文件及订货单的规定不符时，应在收到产品之日起三个月内向供方提出。如需仲裁，应由供需双方在需方共同取样或协商确定。 7.2组批
每批产品应由同一牌号、同一状态、同一规格、同一生产周期的产品组成 7.3 检验项目
每批产品应进行化学成分、外形尺寸及其允许偏差、结合牢固度、外观质量的检验 7.4取样
检验项目、取样位置及数量应符合表6的规定。
4 GB/T23520—2022
表6取样
检验项目化学成分厚度、长度、宽度尺寸
取样规定
技术要求的章条号 试验方法的章条号
每批产品的铂原料及基体原料各取 1个试样
5.1
6.1
逐件
外形尺寸
5.2
6.2
每批产品任取一件，在成品定尺前，在边部余料无缺陷处取1个试样每批产品任取一件，在成品定尺前，在边部余料无缺陷处取1个试样
铂复合层厚度
5.3 5. 4
6.3
结合牢固度
外观质量
逐件
6. 4
7.5 检验结果的判定 7.5.1 检验结果数值按GB/T8170规定修约到相应位数 7.5.2 化学成分不合格，则判定该批产品不合格。 7.5.3 总厚度、宽度、长度尺寸或外观质量检验不合格时，则判定被检验的单个产品不合格。 7.5.4铂复合层厚度、结合牢固度试验不合格时，应从该批产品（包括原检验不合格的那件产品）中另取双倍数量的试样进行重复试验。重复试验项目全部合格，则判该批产品合格。若重复试验项目结果中仍有试样不合格，则判定该批产品不合格。
8标志、包装、运输、贮存及随行文件
8.1 标志 8.1.1产品标志
应在检验合格的产品上打印如下标记（或挂标签）： a）牌号； b）状态； c) 规格； d) 产品批号。
8.1.2 包装标志
产品的包装箱上应系有标签（或标牌）： a) 供方名称； b）产品牌号、状态及规格、净重（数量）； c）产品批号。
8.2 包装、运输、存
每块阳极板的铂面先用软纸包裹，再用塑料泡膜包紧，装人木箱，产品周围用塑料泡膜塞紧，使产品不在木箱内晃动。产品在贮存和运输过程中应防止磕碰、擦伤
5 GB/T 23520—2022
8.3 随行文件
每批产品应附有随行文件，其中除应包括供方信息、本文件编号、出厂日期或包装日期外，还宜包括：
a) 产品名称； b) 产品牌号； c) 产品规格； d) 产品状态； e) 净重或数量； f) 原材料的化学成分、铂层厚度、牢固度等检测及判定结果，尺寸、外观检测判定结果
9 订货单内容
需方可根据自身的需要，在订购本文件所列产品的订货单内，列出如下内容： a) 产品名称； b) 牌号； c) 状态； d) 规格； e) 净重(或件数)； f) 本文件编号； g) 其他。
6
