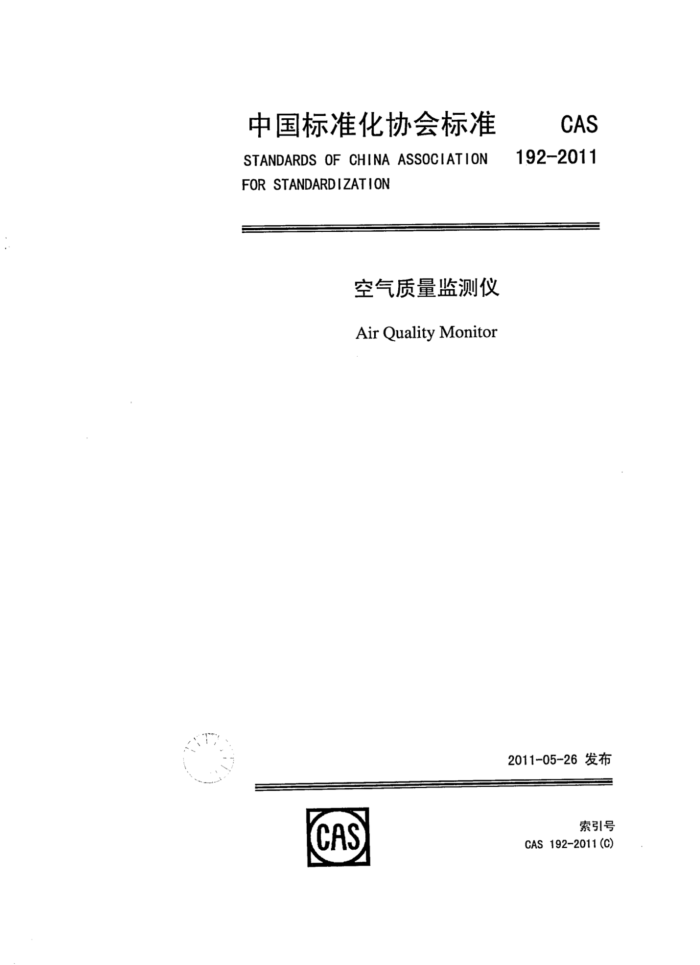

CAS
中国标准化协会标准 STANDARDS OF CHINA ASSOCIATION 192-2011 FOR STANDARDIZATION
空气质量监测仪
AirQualityMonitor
2011-05-26发布
CAS
索引号
CAS 192-2011(C) CAS 192-2011
该标准为中国标准化协会制定，其版权为中国标准化协会所有。除了用于国家法律或事先得到中国标准化协会文字上的许可外，不许以任何
形式再复制该标准。
中国标准化协会地址：北京市海淀区增光路33号中国标协写字楼
邮政编码：100048电话：6848620668481778传真：68485356 网址：www.china-cas.org
电子信箱：cas@china-cas.org
-
I CAS 192-2011
前言
中国标准化协会（CAS）是组织开展国内、国际标准化活动的全国性社会团体。制定中国标准化协会标准（以下简称：中国标协标准），满足企业需要，推动企业标准化工作，是中国标准化协会的工作内容之一。中国境内的团体和个人，均可提出制、修订中国标协标准的建议并参与有关工作。
中国标协标准按《中国标准化协会标准管理办法》进行管理，按CAS1.1-2001《中国标准化协会标准结构及编写规则》的规定编制。
中国标协标准草案经向社会公开征求意见，并得到参加审定会议的75%以上的专家、成员的投票赞同，方可作为中国标协标准予以发布。
使用中国标准化协会标准的单位，应按现行国家有关规定办理标准备案，并对技术内容负责。 本标准为首次制定。 本标准附录A为规范性附录。 在本标准实施过程中，如发现需要修改或补充之处，请将意见和有关资料寄给中国标准化协会，以
便修订时参考。
II CAS192-2011
引言
为满足环境空气质量监测仪（以下简称为监测仪）的生产、使用、质量和检测提供参考而制定本标
准。
本标准涉及的监测仪是国家科技部中小企业创新基金支持的项目，主要用于监测环境空气中的 SO2、NO2、CO、O;等气体。监测仪灵敏度高，可达10"mol/mol，能满足GB3095-1996《环境空气质量标准》中规定的不同级别标准空气质量限值的监测。监测仪可移动、便携、交直流两用。适用于环境质量评价的现场大气环境背景值监测、室内环境空气质量监测、突发事故的应急监测、农业生产的大气环境质量监测、林区的大气环境质量监测等。
本标准参照国家环境保护总局对定电位电解法仪器技术指标（见《空气和废气监测分析方法》（第四版）国家环保总局，中国环境科学出版社，2003)，同时也参照了国内和国外大气环境质量自动监测系统的技术指标。
..
II CAS 192-2011
空气质量监测仪
1范围
本标准规定了空气质量监测仪（以下简称监测仪）的术语和定义、分类、要求、试验方法、检验规则、标识、包装、贮存、运输和使用说明书等。
本标准适用于定电位电解法原理的监测仪。 2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB12358-2006作业环境气体监测报警器通用技术要求 GB4857.5仪器仪表包装通用技术条件（第四版）《空气和废气监测分析方法》
3分类 3.1按工作方式分类 3.1.1固定在线工作模式监测仪； 3.1.2便携在线工作模式监测仪。 3.2按监测气体种类分类 3.2.1单气体监测仪； 3.2.2多气体监测仪。 4要求 4.1结构和外观要求 4.1.1外观应具有计量许可认证号等标识。 4.1.2监测仪应具有防风、防雨保护结构。 4.1.3监测仪工作时应易于识别。 4.1.4监测仪应具有恒温恒湿或温湿度补偿装置。 4.1.5监测仪具有便携工作时应具有搬动提手体积小、垂量轻，单机重量宜小于20kg。配套装置、仪器、配件宜采用分体式，各连接件应为插拔模式。 4.2工作环境要求
工作温度：(-10~55)℃; 工作湿度： （10-90）%RH; 大气压力： (86-106k)Pa;
1 CAS192-2011
风速： 不大于6m/s。 4.3电源要求 4.3.1固定工作模式监测仪电源采用交流220伏供给，当主电源断电时监测仪自动切换至电池供电模式，当电池电量低于设定值时，应能发出欠电提示。在监测仪提示电量低的状态下，能继续工作15min，并且能存储当前监测数值，监测数值应符合5.6的检测误差要求。 4.3.2便携工作模式监测仪在电池充满电的情况下能连续运行24h。并能将采样数据完整的记录保存下来或准确的传送到其它数据存储器中。 4.4检测范围
监测仪检测气体种类和范围要求见表1。
表1监测仪检测气体种类和范围要求
气体种类 SO2 NO2 CO
单位mol/mol
检测范围 0~2000 0~2000 0~50 0~2000 0~2000
×10°9 X10 X10*6 ×10~ X109
03 HeS
4.5检测误差
监测仪检测气体种类误差要求见表2。
表2气体检测误差要求
气体种类 SO2 NO2 CO
示值误差 ±5 ±5 ±5 ±5 ±5
单位 %F. S. %F. S. %F. S. %F. S. %F. S.
03 HzS
注：F.S.表示满量程。
4.6方位试验
监测仪分别在X、Y、Z三个相互垂直的轴线上每旋转45°测其示值误差值，实验结果应符合5.6条规定要求。
2 CAS 192-2011
4.7流量影响
监测仪在流量为300m1/min土30%条件下通检测气体，示值误差应符合5.6的要求。 4.8稳定性
监测仪稳定性要求见表3。
表3监测仪稳定性要求
Co
Hzs
NO2
03
SO2 (X10"/24h) (×10/24h) (×10*/24h) (×10/24h) (×10/24h)
示值
项目
mol/mol 4 ±4
mol/mol ≤1 ±1
mol/mol ≤4 ±4
mol/mol ≤4 ±4
mol/mol ≤4 ±4
零点漂移跨度漂移
4.9响应时间
各种气体响应时间要求见表4。
表4气体响应时间要求
单位 s S s S s
响应时间 ≤90 ≤90 ≤90 ≤120 ≤100
气体种类 SO2 NO2
CO 03 HzS
4.10绝缘耐压试验 4.10.1连续工作模式监测仪插头与外壳绝缘电阻在正常情况下应不小于100M2，在湿热环境下应不小于1MQ。上述部位还应根据额定电压耐受频率为50Hz，有效值为1500V的交流电压，历时1min的耐压实验，试验期间监测仪不应发生死机或数据闪变现象。试验后示值误差应符合5.6条的要求。 4.10.2便携工作模式监测仪插头与外壳绝缘电阻在正常情况下应不小于100MQ2，在湿热环境下应不小于1M2。上述部位还应根据额定电压耐受频率为50Hz，有效值为500V的交流电压，历时1min的耐压实验，试验期间监测仪不应发生死机或数据闪变现象。试验后示值误差应符合5.6条的要求。 4.11辐射电磁场试验
监测仪应能耐受场强为10V/m，频率范围1-1000MHz的电磁辐射。试验期间监测仪应能正常工作，试验后示值误差应符合5.6条的要求。
3 CAS 192-2011
4.12静电放电试验
监测仪应能耐受静电放电电压8000V试验，试验期间监测仪能正常工作，试验后示值误差应符合 5.6条的要求。 4.13高、低温和湿热试验
监测仪高、低温和湿热环境试验要求见表5。
表5环境试验要求试验参数
试验名称高温试验
试验条件 55
工作状态正常监测
温度/℃ 持续时间/h 温度/℃ 持续时间/h 温度/℃ 相对湿度/RH 持续时间/h
2 -10 2 40 93 2
低温试验
正常监测
恒定湿热试验
正常监测
试验后示值误差应符合5.6条的要求。
4.14干扰气体影响试验
监测仪应能耐受表6干扰气体影响，试验结果的示值误差CO为不超过土2%F.S.，其余气体为不超
过1%F.S.。
表6干扰气体种类（单位mol/mol） SO2
气体名称 H20 (1. 9% ~2%)
NO2 ≤10×10 (100×10) ≤8×109 (100×10) ≤8×10~9 (100×10°)
CO ≤1×10* (10×10)
03 ≤10X10 (80×10)
≤10×10" (140×10)
NHs (200×10)
NO (500×10*)
CO2 (500×10*) 试验后示值误差应符合5.6条的要求。
≤1×10* (10×10)
4
