ICS _19.100 N 78
g2

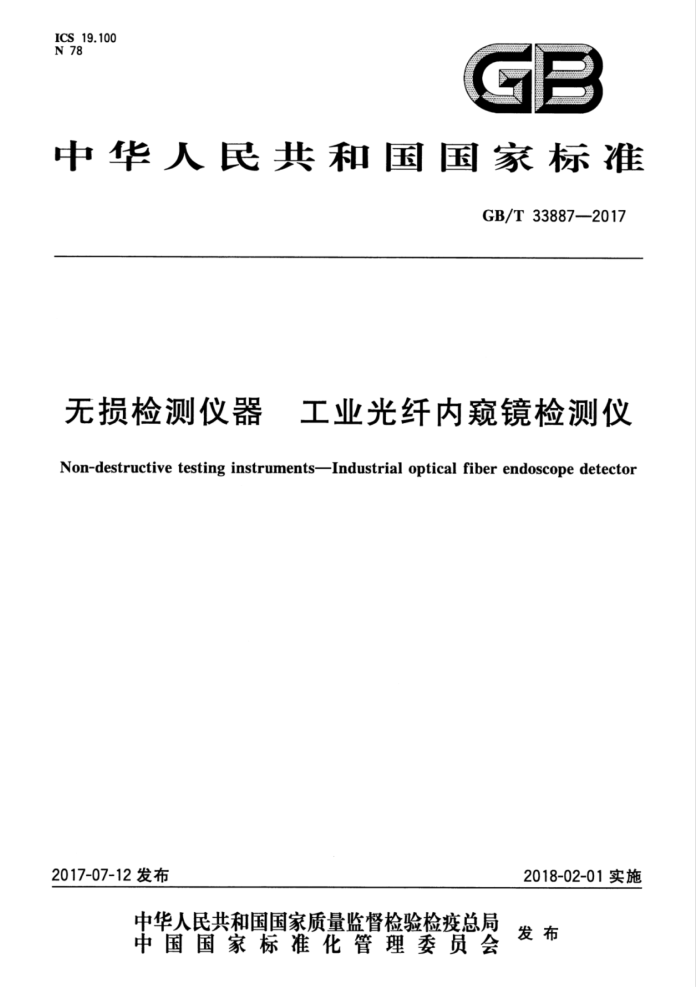

中华人民共和国国家标准
GB/T33887—2017
无损检测仪器 工业光纤内窥镜检测仪 Non-destructive testing instruments-Industrial optical fiber endoscope detector
2017-07-12发布
2018-02-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 33887--2017
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
II
型式和标记 5 要求 6 试验工具试验方法
4
..
7 8 检验规则 9 标志、使用说明书 10 包装、运输、贮存 GB/T 33887—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122)归口。 本标准负责起草单位：徐州豪美光学仪器有限公司、徐州威尔特光电科技有限公司、南京春晖科技
实业有限公司、上海延顺内窥镜有限公司、徐州麦科特光电仪器有限公司、北京国电电科院检测科技有限公司。
本标准主要起草人：张晓莉、于春生、陆晓健、申兆红、谢明政、孙景伟、刘斌。
Ⅲ GB/T33887—2017
无损检测仪器 工业光纤内窥镜检测仪
1范围
本标准规定了工业光纤内窥镜检测仪（以下简称光纤内窥镜）的命名、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于工业光纤内窥镜检测仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T9969工业产品使用说明书 总则 GB/T12085.1光学和光学仪器环境试验方法第1部分：术语、试验范围 GB/T13384机电产品包装通用技术条件
3术语和定义
下列术语和定义适用于本文件。
3.1
光纤传像束opticalfiberimagebundle 按照一一对应的关系，将若干根细微光纤有序排列成的光纤束。
3.2
工业光纤内窥镜检测仪industrialopticalfiberendoscopedetector 采用光纤传像束传像，通过物镜观察，配合其他机械和导光系统制作而成，用于工业领域在不解体
的状态下，对被检测物体内表面进行观察的仪器。 3.3
分辨力resolution 系统终端图像所具有解析观察目标细节的能力。单位为：LP/mm。
3.4
景深depthoffield 能够取得清晰图像的成像范围。 注：最近物镜且能够取得清晰图像的点叫近景深点；最远离物镜且能够取得清晰图像的点叫远景深点。近景深点
和远景深点之间的范围，叫景深范围。
3.5
照明均匀度lightinguniformity 在光纤内窥镜的有效景深范围内，能够给目标物体提供一致性照明的能力。
3.6
镜体lensbody 能够有效插人被检测物体内部的内窥镜工作部分。它的主要描述标是长度、外径等参数。其内置
1 GB/T33887—2017
照明系统、成像系统、光电转换系统、操控系统（非必需）等。
4 型式和标记
4.1 型式
光纤内窥镜的型式分为硬管式和软管式。 4.2标记
光纤内窥镜的标记由制造商自行定义的型号和规格两部分组成。 示例： O-O 其中第一个口为定义产品型号，第二个口为定义产品规格，其中产品规格通常是指能够插人被检测物体内部的有效
外径和长度，通常表示为ΦXL。 4.3光纤内窥镜的构成
光纤内窥镜是镜体部分、目镜和照明组成。（如图1所示）注：也可以根据用户需要，配置显示系统，其分辨率应满足观察图像的要求。
2
口
T
更
说明：
一目镜；操纵手轮；一操作部；镜体；外接导光缆。
1- 2 3 4
图1 光纤内窥镜结构示意图
5要求
5.1 一般要求
光纤内窥镜应符合本标准的要求，并应按照规定程序批准的图样和技术文件制造。 5.2 工作条件
工作条件应满足下列要求：
2
