ICS _17.120.10
N 12
GB

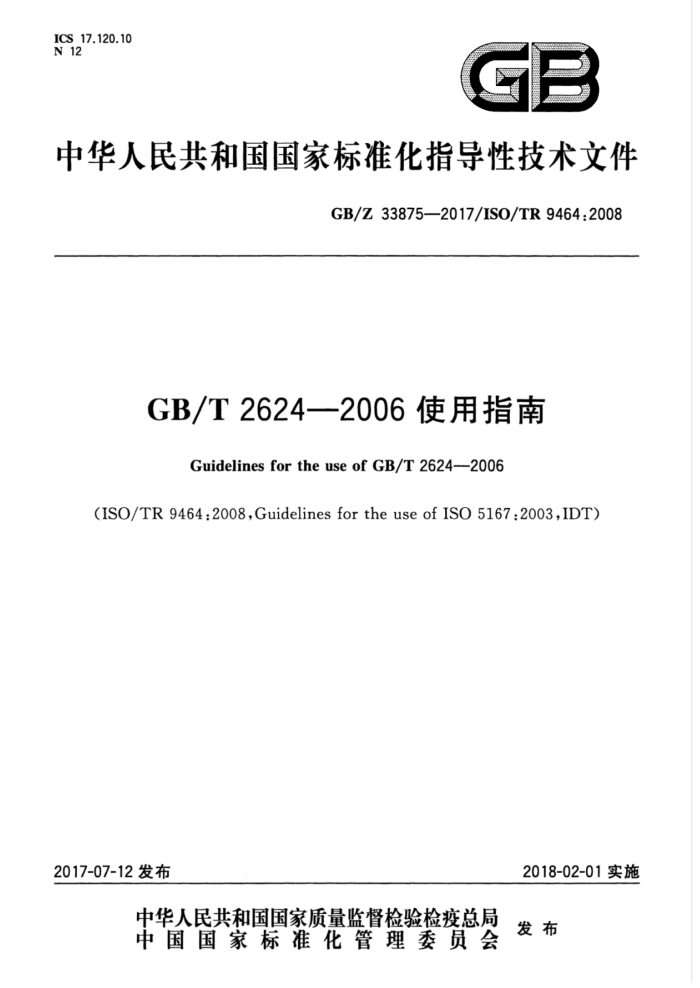

中华人民共和国国家标准化指导性技术文件
GB/Z33875—2017/ISO/TR9464:2008
GB/T2624一2006使用指南
GuidelinesfortheuseofGB/T2624-2006
(ISO/TR9464:2008,GuidelinesfortheuseofISO5167:2003,IDT）
2017-07-12发布
2018-02-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/Z33875—2017/IS0/TR9464:2008
目 次
前言 1 范围 2 规范性引用文件 3
术语和定义本指南与GB/T2624(所有部分)的对应关系
4
5 GB/T2624—2006（所有部分）使用指南 5.1GB/T2624.1—2006使用指南 5.2 GB/T2624.2—2006使用指南 5.3 GB/T2624.3—2006使用指南. 5.4GB/T2624.4—2006使用指南
2
19 20
与GB/T2624一2006（所有部分）应用相关的一般性信息 6.1 二次装置 6.2 压力和差压的测量， 6.3 温度的测量 6.4 密度的确定 6.5 电源和电气设备附录A（资料性附录）测量及计算原理附录B（资料性附录） 天然气压缩因子的计算 . 附录C（资料性附录） 孔板组件参考文献
20 20 22 25 29 33 34 46 47 55
6 GB/Z33875—2017/IS0/TR9464:2008
前言
本指导性技术文件按照GB/T1.12009给出的规则起草。 本指导性技术文件使用翻译法等同采用ISO/TR9464：2008《ISO5167：2003使用指南》。 与本文件中规范性引用文件有一致性对应程度的我国文件如下：
GB/T17611一1998封闭管道中流体流量的测量术语和符号（ISO4006：1991，IDT) GB/T26801一2011封闭管道中流体流量一次装置和二次装置之间压力信号传送的连接法(ISO2186：2007,IDT)
本指导性技术文件做了下列编辑性修改：
将文件名称改为《GB/T2624一2006使用指南》。 本指导性技术文件更正了ISO/TR9464：2008的编辑性错误：
-
6.3.5f)引用的GB/T2624.1一2006的6.1.9改为引用其7.1.7； —图16、图C.7、图C.8中，节流孔处加上两条竖线； —图A.1～图A.4流程图中，判据E，加上绝对值符号，改为IE，1。 本指导性技术文件由中国机械工业联合会提出。 本指导性技术文件由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本指导性技术文件负责起草单位：上海工业自动化仪表研究院。 本指导性技术文件参加起草单位：北京瑞普三元仪表有限公司、福建上润精密仪器有限公司、江苏
省质量技术监督气体流量计量检测中心、江阴市节流装置厂有限公司、上海威尔泰工业自动化股份有限公司、沈阳北星仪表制造有限公司、天信仪表集团有限公司、天津市亿环自动化仪表技术有限公司、天津新科成套仪表有限公司、浙江苍南仪表集团有限公司。
本指导性技术文件主要起草人：肖红练、李明华、李振中、戈剑、石建荣、颜永丰、徐臻、陈平、陶朝建、 刘扬、邢立刚、章圣意。
I GB/Z33875—2017/ISO/TR9464:2008
GB/T2624一2006使用指南
1范围
本指导性技术文件给出了GB/T2624一2006（所有部分）的使用指南。GB/T26242006是以圆形管道内收缩引起的压差为依据测量流量的国家标准（见GB/T2624.1一2006的5.1）。它根据流量测量领域开展的理论和试验工作提出了一系列规定及要求。
有关范围的详细内容见GB/T2624.1一2006的第1章。本文件适用的定义及符号见GB/T2624.1一
2006的第3章、第4章。
GB/T2624.1-一2006及本文件均不探讨理论背景细节，有关内容可参考其他关于流体流量的教科书。
按GB/T2624.1--2006的规定及要求，可实现流量测量的不确定度达到流量计算值的1%左右。 在为特定应用选择最适合的差压装置类型之前，应考虑GB/T2624一2006（第2到4部分）给出的每种一次装置的使用限制。第2到4部分也可作为计量系统初步设计的基础。
GB/T2624一2006（第2到4部分）给出了详细设计、制造及最终检查所必需的信息。 GB/T2624.1-2006不包括二次装置，但本文件第6章对ISO2186作了规范性引用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2624.1一2006用安装在圆形截面管道中的差压装置测量满管流体流量 第1部分：一般原理和要求（ISO5167-1：2003，IDT）
GB/T2624.2一2006用安装在圆形截面管道中的差压装置测量满管流体流量 第2部分：孔板（ISO5167-2:2003,IDT)
GB/T2624.3一2006用安装在圆形截面管道中的差压装置测量满管流体流量第3部分：喷嘴和文丘里喷嘴（ISO5167-3：2003，IDT）
GB/T2624.4一2006用安装在圆形截面管道中的差压装置测量满管流体流量第4部分：文丘里管（ISO5167-4：2003，IDT）
ISO2186封闭管道中流体流量的测量一次装置和二次装置之间压力信号传送的连接法（Fluid flow in closed conduitsConnections for pressure signal transmissions between primary and secondary elements)
ISO40o6封闭管道中流体流量的测量术语和符号（Measurementoffluidflowinclosedcon duits—Vocabulary and symbols)
ISO/TR3313：1998封闭管道中流体流量的测量流体脉动对流量测量仪表的影响指南（MeaS urement of fluid flow in closed conduitsGuidelines on the effects of flowpulsations on flow-meas urementinstruments)
3术语和定义
ISO4006界定的术语和定义适用于本文件。
1 GB/Z33875—2017/IS0/TR9464:2008
本指南与GB/T2624（所有部分）的对应关系
4
本文件的第5章给出了GB/T2624一2006四个部分的使用指南： —5.1涵盖第1部分； —5.2涵盖第2部分； 5.3涵盖第3部分； —5.4涵盖第4部分。 每个子条款对应每个部分的章。例如，5.1.1对应第1部分的第一章；5.4.3.1.1对应第4部分下的
3.1.1。
本文件的第6章适用于所有四个部分。
5GB/T2624一2006（所有部分）使用指南
5
5.1GB/T2624.1—2006使用指南 5.1.1范围
对本章内容没有说明。 5.1.2 天 规范性引用文件
对本章内容没有说明。 5.1.3 3术语和定义
对本章内容没有说明。 5.1.4 符号和下角标
对本章内容没有说明。 5.1.5 测量原理和计算方法 5.1.5.1测量原理
对本条内容没有说明。 5.1.5.2标准一次装置直径比的确定方法
见本文件的附录A。 5.1.5.3 流量的计算
GB/T2624.1一2006的第5章给出了确定测量系统中流量的计算公式。某些计算结果取决于安装尺寸，只需计算一次。另外一些需对每一个流量测量点进行反复计算。附录A给出了GB/T2624.1- 2006附录A中迭代计算的示例。 5.1.5.4密度、压力和温度的确定 5.1.5.4.1 总则
-
对本条内容没有说明。
2 GB/Z33875-—2017/IS0/TR9464:2008
表1(续) 英国工业标准
美国钢铁学会
德国工业标准
法国标准化协会
AISI 420
DIN
BS 970 420-S37
AFNOR Z30C13
高弹性不锈钢注：与AISI304、316和420相对应的我国不锈钢牌号为：06Cr19Ni10、06Cr17Ni12Mo2和20Cr13。
表2按表1中材料的AISI标号给出其平均线膨胀系数、弹性模量和届服应力。
表2常用钢材的特性
0℃～100℃间的平均线膨胀系数
弹性模量
屈服应力
AISI标号
Pa
Pa 215X106 230×106 494×105
K-1 17X106 16×10-6 10X10-6
304 316 420
193X109 193×109 200×109
表2中给出的值随温度和钢材加工过程而变化。若要精确计算，建议从厂家获取相关数据。 当一次装置的工作温度不同于确定其直径“d”的温度（此温度称作参比温度或校准温度）时，应计
算一次装置的膨胀或收缩。假如没有安装限制，可采用式（4)来计算用于直径比和流量计算的修正直径 "d".
d =d。[1+^a(T-T。)]
...(4)
式中： d 流动状态下一次装置的直径； d。 一参比温度下一次装置的直径；
一次装置材料的平均线膨胀系数；
入d T - 一流动状态下一次装置的温度；
-
T。- 一参比温度或校准温度。 若流量计算时不需要自动温度修正，由于温度变化导致“d”值的改变，会造成总不确定度计算中
“d”的不确定度增加（见GB/T2624.1一2006的8.2.2.4）。初步计算表明此附加不确定度小到可以忽略不计。 5.1.6.2流体的性质
对本条内容没有说明。 5.1.6.3 ：流动状态 5.1.6.3.1对本条内容没有说明。 5.1.6.3.2 若有可能出现此种相变时，可增加直径比以降低压差。 5.1.6.3.3 对本条内容没有说明。 5.1.7 安装要求 5.1.7.1 总则
检查控制所需的检查仪器包括但不仅限于以下设备：
4
