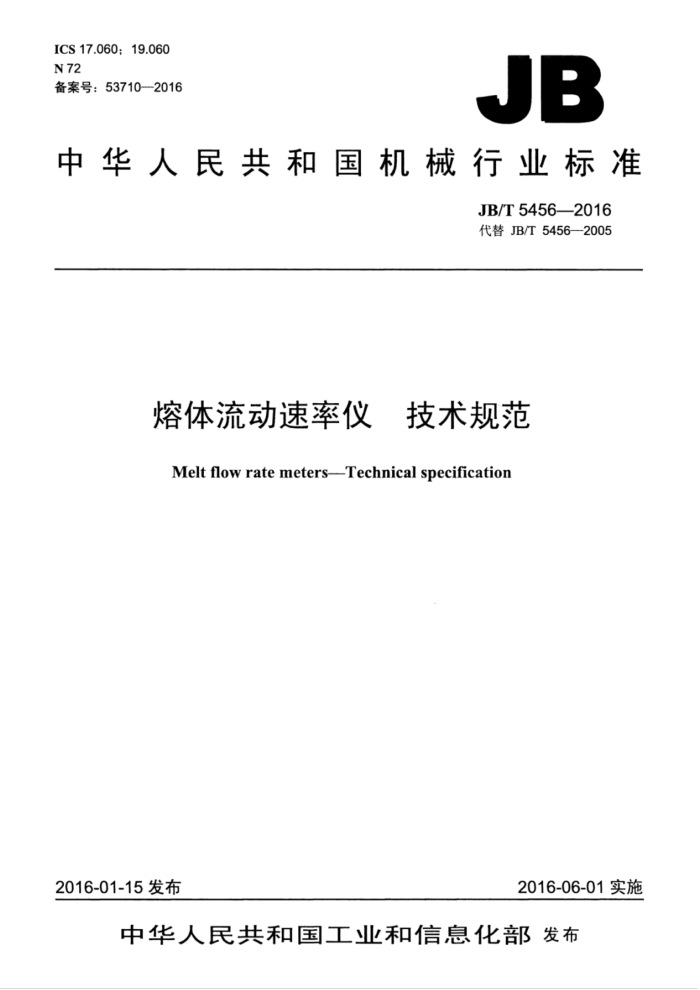

ICS17.060;19.060 N 72 备案号：53710—2016
JB
中华人民共和国机械行业标准
JB/T5456—2016 代替JB/T5456—2005
熔体流动速率仪 技术规范
Meltflowratemeters-Technicalspecification
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T5456—2016
目 次
前言 13 范围.. 2规范性引用文件 3术语和定义. 4主机结构.. 5技术要求， 5.1 工作环境条件.. 5.2 料筒、活塞、口模 5.3 温度控制系统 5.4 加力装置.. 5.5 活塞位移测量装置 5.6 切样装置 5.7 计时装置. 5.8 系统验证. 5.9 其他要求. 6 检验方法... 6.1 检验环境条件 6.2 检验用器具， 6.3 料筒、活塞和口模的检测 6.4 温度的检测， 6.5 加力装置的检测 6.6 活塞位移测量装置的检测， 6.7 切样装置的检验和系统验证， 6.8 计时装置的检测 6.9 其他要求的检查， 7检验规则.. 7.1 出厂检验， 7.2 型式检验... 7.3 判定规则， 8
I1I
.
X
标志、包装、运输和贮存 8.1 标志. 8.2 包装.. 8.3 运输. 8.4贮存... 9 随行文件.
2
X
2
2
图1熔流仪示意图图2 活塞头示意图
-
1 JB/T5456—2016
图3 温度测量装置示意图图4 活塞位移测量装置的检测装置示意图
6
....
**, 7
表1 温度随距离和时间变化的最大允许误差
.4
II JB/T54562016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T5456—2005《熔体流动速率仪 （技术条件》，与JB/T5456一2005相比主要技术变
化如下：
修改了温度范围（见第1章，2005年版的第1章）；修改了图1（见图1，2005年版的图1）；一增加了术语和定义（见第3章）；一修改了料筒内径公差（见5.2.1.2，2005年版的3.2.1）；一增加了图2（见图2）：
修改了其他可配备规格的口模尺寸（见5.2.3.2和5.2.3.3，2005年版的3.2.3的注）；一增加了可通过加卸质量来加力的加力方法（见5.4，2005年版的3.4）；修改了温度控制系统的技术指标，按符合标准情况分为A型和B型（见表1，2005年版的表1)；修改了温度控制系统控温范围和试验温度设置间隔（见5.3.1，2005年版的3.3.1）。
-
本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：承德市金建检测仪器有限公司、长春机械科学研究院有限公司、江苏明珠试验机
械有限公司、承德市精密试验机有限公司、江苏新真威试验机械有限公司。
本标准主要起草人：任雨峰、张金伟、朱明、赵凌云、张香玲、陈洪程、沈克会。 本标准所代替标准的历次版本发布情况为： -JB/T5456—1991、JB/T5456—2005。
III JB/T5456—2016
装置等组成。其基本结构如图1所示。
16
5
*1
2
11 10~
说明： 1-—位移测量装置； 2--码或电子加力装置； 3——隔热体： 4——活塞； 5-上参照标线： 6——下参照标线： 7—活塞头； 8—口模；
9 -切样装置； 10 一隔热板； 11- 一口模挡板； 12~ 温度传感器： 13——隔热体； 14——加热装置； 15- 一料筒； 16- 导向装置。
-
图1熔流仪示意图
5技术要求
5.1工作环境条件
熔流仪应能在下列条件下正常工作： a）环境温度为10℃～40℃； b）环境相对湿度为30%～80%； c）电源电压波动不超过其额定值的土10%； d）周围无腐蚀性介质，无较强的空气对流： e）周围无振动，无较强的电磁场干扰。
5.2料筒、活塞、口模 5.2.1料筒 5.2.1.1 料筒应采用在最高工作温度下抗磨损、抗腐蚀和导热性能好的材料制成。 5.2.1.2 2料筒的长度应在115mm～180mm之间，内径应为（9.550土0.007）mm，轴线直线度公差为Φ0.04mm。料筒内壁的维氏硬度应不小于500（HV5～HV100），其表面粗糙度Ra的最大值为 0.25 μm。
