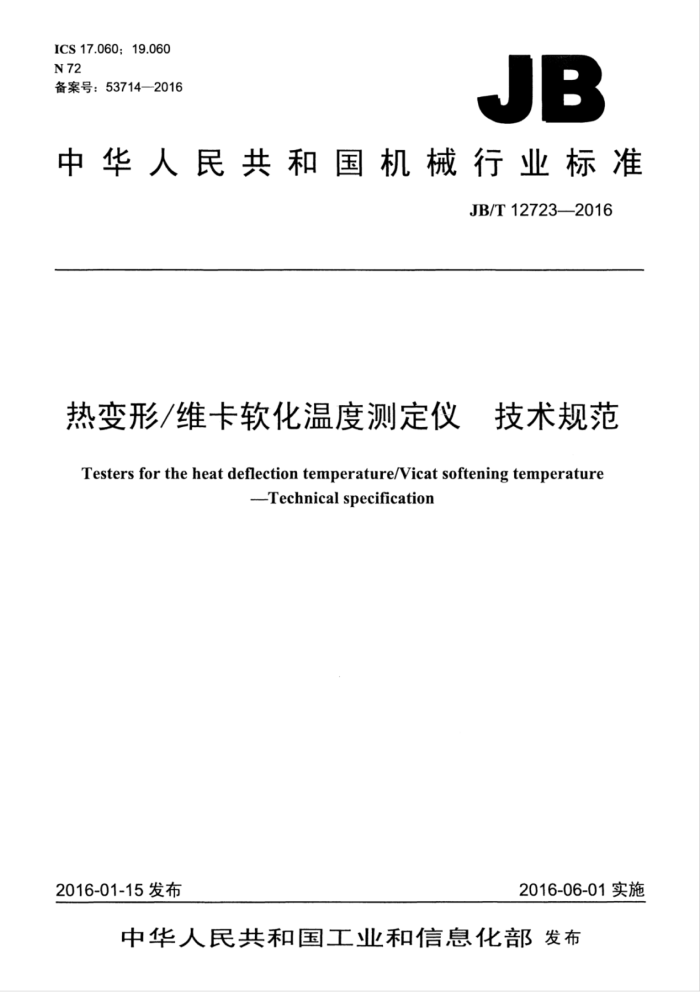

ICS17.060;19.060 N72 备案号：53714—2016
JB
中华人民共和国机械行业标准
JB/T12723—2016
热变形/维卡软化温度测定仪 技术规范
Testers for the heat deflection temperature/Vicat softening temperature
-Technicalspecification
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 中华 人民共和国
机械行业标准
热变形/维卡软化温度测定仪 技术规范
JB/T12723—2016
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2017年4月第1版第1次印刷
定价：15.00元
*
书号：15111·13792 网址：http：/www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010）88379399 JB/T12723—2016
目 次
前言， 1范围. 2规范性引用文件 3技术要求.. 3.1工作环境条件
II
3.2主机... 3.3电气设备.. 3.4安全防护装置 3.5外观质量.. 3.6耐运输颠簸性能， 4检验方法 4.1 检验条件. 4.2 检验用器具.. 4.3 试验架的检测 4.4 码的检测. 4.5 加热系统的检测 4.6 测控系统的检测. 4.7 电气控制系统的检查 4.8 安全防护功能的检查 4.9 外观质量的检查， 4.10耐运输颠簸性能的检查 5检验规则 5.1出厂检验. 5.2型式检验 5.3判定规则. 6标志、包装、运输、贮存和随机文件 6.1标志 6.21 包装... 6.3 运输、贮存. 6.4 随机文件，
→*
d
X
图1试验架结构示意图.. 图2组合力检测装置示意图，图3位移测量装置检测示意图
2
C JB/T12723—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国试验机标准化技术委员会（SAC/TC122）归口。 本标准起草单位：承德市金建检测仪器有限公司、长春机械科学研究院有限公司、承德市精密试验
机有限公司、昆山市创新科技检测仪器有限公司、江苏明珠试验机械有限公司、江苏新真威试验机械有限公司。
本标准主要起草人：张香玲、陈洪程、赵凌云、陶泽成、朱明、任雨峰、沈克会。 本标准为首次发布。
II JB/T12723—2016
热变形/维卡软化温度测定仪技术规范
1范围
本标准规定了热变形/维卡软化温度测定仪的技术要求、检验方法、检验规则、标志、包装、运输、 贮存和随机文件。
本标准适用于塑料和硬橡胶及其制品在液浴内进行负荷变形温度和维卡软化温度测定的仪器（以下简称测定仪）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2611一2007试验机通用技术要求 GB/T1633一2000热塑性塑料维卡软化温度（VST）的测定 GB/T1634.1一2004塑料负荷变形温度的测定第1部分：通用试验方法 JB/T6147一2007试验机包装、包装标志、储运技术条件
3技术要求
3.1工作环境条件
测定仪在下列条件下应能正常工作： a）温度为10℃~35℃； b）相对湿度不大于80%： c）电源电压的变化在额定电压的土10%以内； d）周围无腐蚀性介质； e）周围无影响试验结果的振源和较强的电磁场； f）在稳固的基础上水平安装。
3.2主机 3.2.1主机结构
主机由试验架、码、加热系统、测控系统四部分组成。 3.2.2试验架 3.2.2.1一般要求
试验架应包括负载杆、位移测量装置、压针或压头、码托盘、试样支架五部分。 试验架构件宜采用具有相同线胀系数的材料制造，试验架在热变形试验时整体膨胀变形量应小于
0.01mm，维卡试验时整体膨胀变形量应小于0.02mm。
1 JB/T127232016
负载杆、码托盘、压针或压头、位移测量装置的组合力应小于0.676N。具有多试验架的设备，各试验架的零部件宜具有互换性，没有互换性时应分别做架号标记。
试验架宜配置自动升降机构，升降机构应能匀速、平稳地将试验架从加热浴中提起或置入。 试验架结构示意图如图1所示。
元
4
2
Y
-10
10
说明： 1- 位移测量装置：
8----试验架； 9—试样； 10一压针或压头； 11- 液浴槽； 12~ 热变形试样支座； 13- 保温层。
一位移测量装置支架；一码；磁码托盘；一导向装置；温度测量装置；一负载杆；
2- 3- 4
6-
7-
图1试验架结构示意图
2 JB/T12723—2016
3.2.2.2负载杆
负载杆应安装在试验架上，一端装有码托盘，另一端固定压针或压头。负载杆应设有导向装置，在垂直方向应能自由移动，在导向装置内转动角度不大于2°，下端在任意方向的摆动量不大于0.25mm 3.2.2.3压针、压头
用于测试塑料的维卡软化温度的压针，为硬质钢制成的圆柱体，长为3mm，直径为1.128mm土 0.008mm。压针固定在负载杆下端，下表面应平整无毛刺，垂直于负载杆轴线。
用于测试塑料的负荷变形温度的压头，应为硬质合金钢制成，压头圆柱面曲率半径为3.0mm土 0.2mm，长度大于试样宽度，压头圆柱体轴线应垂直于试样长轴方向。
压针、压头的维氏硬度应不低于450HV0.2，表面粗糙度Ra的最大值为1.6μm。 3.2.2.4试样支座
试验架底部应平整，与负载杆轴线垂直，底部两端设有跨距1（见图1）为64mm土1mm和 100mm土1.mm的两组试样支座或在60mm～210mm之间可调的一组试样支座，每一组试样支座由两个金属条构成，与试样的接触面为圆柱面，曲率半径为3.0mm土0.2mm，与试样接触的两条线应位于同-水平面上，支座缘线与压头缘线应平行且对称分布。表面粗糙度Ra最大值为1.6μm，两组支座应具有足够的高度差，避免对试验造成影响。 3.2.2.5位移测量装置
位移测量装置的分辨力为0.001mm，示值误差不大于0.005mm。 3.2.3码
码配置应符合GB/T1633--2000中4.4和GB/T1634.1—2004-中5.3的要求。码质量最大允许误差为土1%。 3.2.4加热系统 3.2.4.1加热系统包括液浴槽、控温系统和测温系统。 3.2.4.2液浴槽宜用不锈钢材质，应能够使试样浸入深度h（见图1）至少达到50mm，液浴槽内应有搅拌装置，能够保证加热介质平稳无振动地流动，温度均匀度应不大于1℃。液浴槽应配有冷却装置，用于快速降温 3.2.4.3控温系统应能使液浴槽以50℃/h土5℃/h（即5℃/6min土0.5℃/6min）或120℃/h±5℃/h（即 12℃/6min土0.5℃/6min）的速度匀速升温，温度示值误差为土0.5℃。 3.2.4.4测温系统应使用铠装铂电阻或热电偶传感器。传感器应能够随试样尺寸变化调节测温点与试样中心的距离，该距离为2mm土0.5mm。温度测量系统可通过计算机或其他温度测量装置实时连续地采集和传递温度的变化。有效采样周期不大于3s，响应时间不大于5s。 3.2.5测控系统
测定仪宜提供实时温度-变形曲线图，或实时显示试验温度和试样变形量。当所有试验架均达到规定变形或挠度时，测定仪应能自动停止加热。 3.3电气设备
电气设备的标志、电击防护等应满足GB/T2611一2007中7.1和7.3的要求。开关、按钮、旋钮应
3 JB/T12723—2016
灵敏、可靠。 3.4安全防护装置
测定仪应有测控系统之外的独立的过温保护装置，达到保护装置设定温度限时，应能自动断开加热电源。
测定仪加热浴应与电器控制系统隔离，防止冷凝水损坏电器、电路。 3.5外观质量
测定仪的外观质量应符合GB/T2611一2007中第10章的要求。 3.6耐运输颠簸性能
测定仪及附件在包装的条件下，应能承受运输颠簸试验而无损坏。颠簸试验后，测定仪不经修调，应全面满足本标准的要求。
4检验方法
4.1检验条件
测定仪应在3.1规定的条件下进行检验。 4.2检验用器具
测定仪检验时使用的仪器、工具、量具、检具包括： a）半径规或投影仪： b）误差不超过士0.02℃的传感器式测温仪： c）量程不小于1000g、分度值不大于0.1g和量程小于1000g、分度值不大于0.01g的天平； d）绝缘电阻表； e）测量分辨力为0.01s的秒表； f）分度值为0.001mm的微米千分尺； g）旋转角度测量仪： h）组合力检测装置，力值测量准确度为0.5级； i）显微维氏硬度计； j）表面粗糙度测量仪。
4.3试验架的检测 4.3.1试验架一般要求的检测
试验架膨胀量的检测：将负载杆上端固定好码托盘，下端固定好压头，将一根80mm×10mm× 4mm的殷瓦钢试样平放于试样支座上，压头垂直压于试样上表面，将试验架浸入浴槽内。再将试验架分为三组，其中一组作用在试样上的总试验力不大于0.676N，一组总试验力为12N，另一组总试验力为50N，再将位移测量装置垂直压于码托盘或码上。启动控温系统，在使用温度范围内读取位移测量装置的读数，结果应符合3.2.2.1的要求。总试验力在12N以下时，试验架的膨胀变形量应符合热变形试验要求。
试验架组合力的检测：将试验架放置于组合力检测装置的支撑座上，如图2所示，安装好负载杆支撑座，并与上夹具连接、固定。调节负载杆底部与试样支座的距离h，使其为试样的厚度，以2.0mm/min
