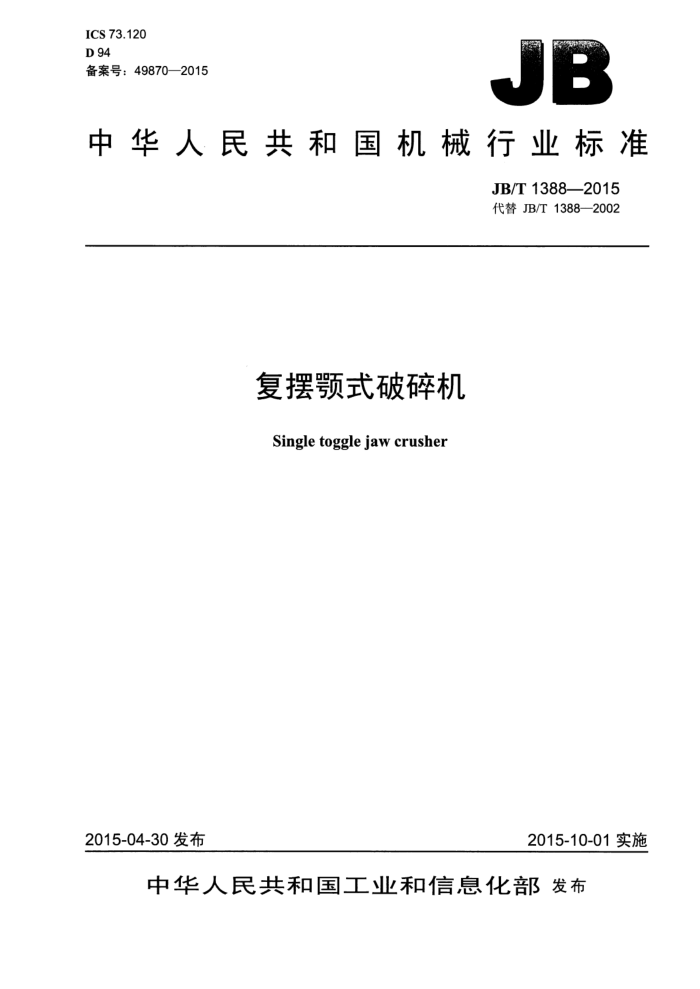

ICS 73.120 D 94 备案号：49870—2015
JB
中华人民共和国机械行业标准
JB/T 1388—2015 代替 JB/T 1388—2002
复摆颚式破碎机
Single toggle jaw crusher
2015-04-30 发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T 1388—2015
目 次
前言 1 范围. 2 规范性引用文件
.I
术语和定义… 型式与基本参数. 技术要求， 5.1 一般要求. 5.2 外观质量 5.3 主要零件质量.. 5.4 整机要求， 5.5 安全卫生要求.… 5.6 空负荷运转要求 5.7 破碎机成套供应范围.. 6　试验方法
3
4 5
6
检验规则. 7.1检验分类. 7.2出厂检验 7.3型式检验.. 8标志、包装、运输和贮存附录A（资料性附录） 排料粒度的组成和计算附录B（资料性附录） 处理能力的测定
7
..
t...........
........................
........
......
.6
6
6
..8 10 JB/T 1388—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T1388-2002《复摆颚式破碎机》，与JB/T1388—2002相比主要技术变化如下：
增加了PE-1500×1800型号规格； -增加了PEV型系列规格；一对处理能力、电动机功率、机器重量等技术参数进行了调整和优化；取消了制造保证要求。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：上海建设路桥机械设备有限公司。 本标准参加起草单位：浙江矿山机械有限公司。 本标准主要起草人：何瑞良、高潮、戴素江、王定华、陈锦月、潘斌、郭云杰。 本标准所代替标准的历次版本发布情况为：
-JB 1388—1974、JB 1388—1983、JB/T 1388—1992、JB/T 1388—2002。
II JB/T 1388—2015
复摆颚式破碎机
1范围
本标准规定了复摆颚式破碎机的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。
本标准适用于破碎抗压强度在250 MPa 以下的各种矿石或岩石的复摆颚式破碎机（以下简称破碎机)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T699—1999优质碳素结构钢 GB/T 700—2006碳素结构钢 GB/T 1222-2007 弹簧钢 GB/T3768声学声压法测定噪声源声功率级　反射面上方采用包络测量表面的简易法 GB/T5680—2010　奥氏体锰钢铸件 GB/T 113522009 一般工程用铸造碳钢件 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 JB/T5000.32007重型机械通用技术条件第3部分：焊接件 JB/T5000.6重型机械通用技术条件第6部分：铸钢件 JB/T5000.12—2007重型机械通用技术条件第12部分：涂装 JB/T5000.15—2007重型机械通用技术条件第15部分：锻钢件无损检测
3术语和定义
下列术语和定义适用于本文件。
3.1
给料口尺寸 size of feed opening 破碎机水平安放时，在破碎腔上端，活动颚板与固定颚板离开最远时，在一颚板齿顶与另一颚板齿
根之间水平距离的宽度尺寸和左右护板之间的长度尺寸。 3.2
最大给料尺寸max-feed size 受破碎机给料口限制的最大允许入料粒度。
3.3
开边排料口宽度width of open-side discharging opening 破碎机水平安放时，在破碎腔下端，活动颚板与固定颚板离开最远时，测得从一颚板齿顶到另一颚
1 JB/T 1388-—2015
板齿根之间的水平最短距离。 3.4
排料调整范围 adjusting range of discharging opening 排料口宽度从最小值到最大值的变化区域。
3.5
破碎机处理能力capacity 单位时间内通过破碎腔的物料立方米数。
3.6
首次大修期 月 period of first heavy repair 从正常使用到必须更换或全部拆卸修理动颚、偏心轴和机架的时间，以使其恢复原有功能。
4型式与基本参数
4.1破碎机的型式如图1 所示。该图不确定破碎机具体结构。 4.2破碎机传动装置可分为右装和左装两种。
注：面对给料口，传动装置在破碎机右侧称为右装，反之称为左装。
!!
aM
TUE
图1
4.3给料口长宽比小于或等于1.7。 4.4破碎机型号表示方法：
P E 口 一 口x1
给料口长度，单位为毫米（mm）给料口宽度，单位为毫米（mm） V形破碎腔标注V，基本型不标注复摆颚式破碎机
2 JB/T 1388—2015
表3
零件名称机架偏心轴动颚颚板弹簧
材 料
ZG270—500（GB/T11352—2009）或Q235（GB/T 700—2006）
45 钢（GB/T699—1999)
ZG270—500（GB/T 11352—2009）或Q235（GB/T 700—-2006)
ZG100Mn13 或 ZG120Mn13 (GB/T 5680—-2010)
60Si2Mn (GB/T 1222--2007)
5.3.4机架等主要焊接结构件的尺寸公差、角度公差应符合JB/T5000.3一2007中B级的规定，几何公差应符合F级的规定。一般要求焊接结构件的尺寸公差、角度公差应符合JB/T5000.3一2007中C级的规定，几何公差应符合G级的规定。 5.3.5铸钢机架的铸造质量应符合JB/T5000.6的规定。 5.4整机要求 5.4.1 破碎机的给料口尺寸、电动机功率等规格参数和标牌技术参数应符合表1、表2的规定。 5.4.2破碎机的排料口宽度应均匀，排料口宽度尺寸和调整范围应符合表1、表2的规定。 5.4.3物料种类和抗压强度以现场物料试验报告或地质部门的岩石报告为准。 5.4.4最大排料粒度大于1.6b的不应超过5%，在使用新颚板的T作条件下，排料粒度的加权平均尺寸不应大于·b。 5.4.5破碎机首次大修期限：
a）小于PE-900×1200，不应低于8000h; b）大于或等于PE-900×1200，不应低于:12000h。
5.5安全卫生要求 5.5.1破碎机外露切削加T面的锐边应倒钝。 5.5.2破碎机空负荷运转时的噪声声压级不应超过85dB（A）。 5.5.3破碎机的旋转传动部件应有安全防护装置。由用户自备的安全防护装置应在产品使用说明书和合同中予以说明。 5.5.4在掉进非破碎物或严重超载瞬时，应有保证破碎机的机架、动颚、偏心轴、飞轮、槽轮等主要零件不致损坏或机械、电气、液压等过载保护起保护作用的防护设施。 5.5.5在破碎机明显位置应有安全标识。 5.6空负荷运转要求 5.6.1 破碎机的动颚及运动部件转动应灵活，无卡阻现象。空负荷运转时应无异常的响声。 5.6.2破碎机连续空负荷运转时间不少于2h，但应在轴承温度稳定1h后方能结束试运转。 5.6.3破碎机空负荷运转时，滚动轴承的最高温度不应超过75℃，且温升不应超过35℃。 5.7破碎机成套供应范围
破碎机成套供应范围包括： a）破碎机主机; b）带; c）地脚螺栓; d）专用工具；
5
