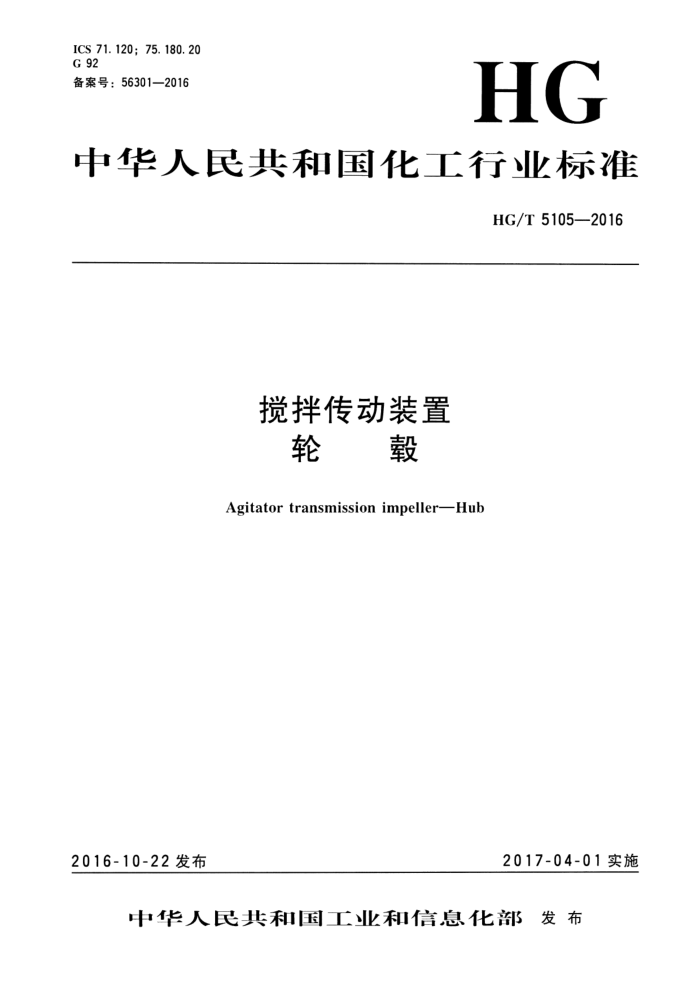

ICS 71. 120; 75. 180. 20 G 92 备案号：56301—2016
HG
中华人民共和国化工行业标准
HG/T 5105-2016
搅拌传动装置
轮毂 Agitator transmission impeller—Hub
２０１７-０４-０１实施
2016-10-22 发布
中华人民共和国工业和信息化都发布 HG/T 5105—2016
目 次
前言
范围 2 规范性引用文件 3符号、术语和定义
1
3.1符号 . 3.2　术语和定义 4轮毂的型式、代号和型号
4. 1 型式及代号 4.2型号表示方法及示例 5　基本尺寸 5.1 整体圆柱式轮毂基本尺寸 5.2 可拆圆柱式轮毂基本尺寸 5.3 三棱柱式轮毂基本尺寸 5. 4 四棱柱式轮毂基本尺寸 6 要求 7 检验 8 包装、运输和贮存
..
....
.......... ............................. HG/T 5105—2016
前創言
本标准按照GB/T 1.1-2009 给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国化工机械与设备标准化技术委员会（SAC/TC429）归口。 本标准起草单位：合肥华升泵阀股份有限公司、浙江长城减速机有限公司、上海化工研究院、合
肥工业大学
，
本标准主要起草人：梁海波、蔡明虎、黄志坚、李跃、高明亮、李继明、燕浩、陈先春、杨琪、 尹来弟、韩坤。
III HG/T 5105—2016
表 1轮毂的型式及代号代 号
序号
简 图
型 式
备 注
整体圆柱式
YZ
尺寸见表2
可拆圆柱式
YZC
尺寸见表3
2
三棱柱式
TLZ
尺寸见表4
3
四棱柱式
FLZ
尺寸见表5 HG/T 5105—2016
4. 2 型号表示方法及示例
口-□
G
轮毂高度，单位为毫米(mm)，见表2～表5 轮毂内径，单位为毫米(mm)，见表2～表5 轮毂型式代码，用大写字母表示(见表1) 轮毂代码，用大写字母G表示
示例1: 结构型式为整体圆柱式，直径为60mm、高度为90mm的轮毅，型号标识为
GYZ60-90
示例 2: 结构型式为可拆圆柱式，直径为100mm、高度为140mm的轮毂，型号标识为
GYZC100-140
5 基本尺寸
5.1整体圆柱式轮毂基本尺寸
整体圆柱式轮毂基本尺寸见表2。 5.2可拆圆柱式轮毂基本尺寸
可拆圆柱式轮毂基本尺寸见表3。 5.3三棱柱式轮毂基本尺寸
三棱柱式轮毂基本尺寸见表4。 5.4四棱柱式轮毂基本尺寸
四棱柱式轮毂基本尺寸见表5。 HG/T 5105—2016
表 2整体圆柱式轮毂基本尺寸
单位为毫米
d2 35 45 50 60 60 80 80 80 95 95 110 110 120 120 140 140 160 160 160 180 180 190 190 200 200 210 210 225 225 240 240 260
d 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200
h 30 40 50 60 60 80 80 80 90 90 110 110 120 120 140 150 170 170 170 190 190 190 190 210 210 210 210 250 250 250 250 290
5
