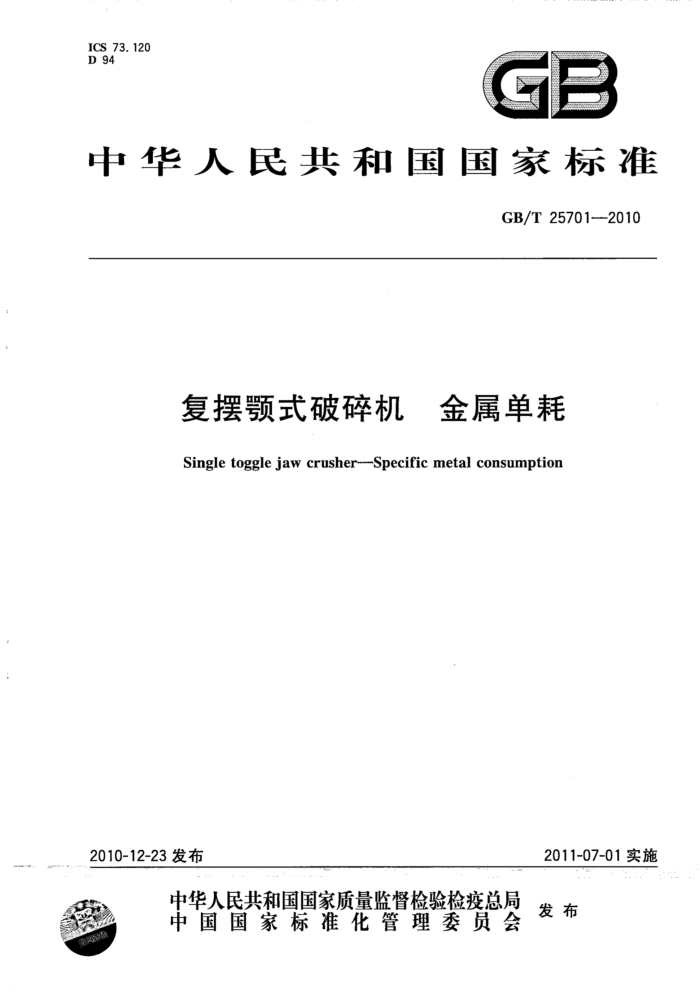

ICS 73.120 D 94
GB
中华人民共和国国家标准
GB/T257012010
复摆颚式破碎机 金属单耗 Single toggle jaw crusher--Specific metal consumption
2011-07-01实施
2010-12-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 25701—2010
前言
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88)归口。 本标准起草单位：洛阳矿山机械工程设计研究院有限责任公司、中信重工机械股份有限公司、浙江
矿山机械有限公司、上海建设路桥机械设备有限公司。
本标准主要起草人：郭明、张升奇、戴素江、赵金辉、杨现利、卜云峰、王定华、王亚东。
I GB/T25701—2010
复摆颚式破碎机 金属单耗
1范围
本标准规定了复摆颚式破碎机金属单耗的术语和定义、技术要求、试验方法、破碎机金属单耗的评
定及金属单耗等级标注。
本标准适用于复摆颚式破碎机（以下简称破碎机）
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T7679.5矿山机械术语第5部分：破碎粉磨设备 JB/T1388--2002复摆式破碎机
3术语和定义
GB/T7679.5确立的以及下列术语和定义适用于本标准。
3. 1
标准工况normalregime 破碎物料堆密度为1.6t/m3、抗压强度为150MPa的矿石；颚板为新颚板；工作情况为连续进料；
最大排料粒度大于1.6倍公称排料口宽度的不应超过5%，排料粒度的加权平均尺寸不大于公称排料口宽度，排料粒度组成应符合JB/T1388一2002中附录A的规定。 3.2
金属单耗specificmetalconsumption 在规定的标准工况条件下，破碎机的质量与处理能力之比，以t/（m/h)表示。
3. 3
节材降耗评价道vaiueofreducingofwearconsumpionanieconomyofmaieriai 达到节材降耗产品要求的金属单耗值。
4技术要求
4.1破碎机的设计、制造和质量应符合JB/T1388的规定。 4.2破碎机在寿命期内，在保障安全与使用性能的前提下，应通过设计降低金属材料消耗。破碎机第一次大修前的使用期限符合JB/T1388的规定。 4.3破碎机金属单耗各等级的指标值不应超过表1的规定。
表 1
金属单耗/[t/(m/h)
破碎机型号
3级 0.50 0. 40
1级 -0.40 0. 32
2级 -0, 45 0. 36
PE-150X250 PE-250X400
1 GB/T 25701—2010
表1(续）
金属单耗/[t/(m/h)］
破碎机型号 PE-400X600 PE-500×750 PE-600X 900 PE-750×1060
2级 0. 31 0. 31 0.30 0. 29 0. 29
3级 0. 35 0. 35 0. 34 0. 33 0. 33
1级 0. 28 0. 28 0. 27 0. 26 0. 26
PE-900×1200~PE-1500×1 800 注1：金属单耗等级分为1级、2级、3级，3级为基本级，2级为节材降耗评价值，1级要求最高。 注2：破碎机质量不包括电动机、电控等辅助配套装置质量。
5 试验方法 5.1 破碎机标准工况下处理能力的试验方法按JB/T1388的规定进行。 5.2 破碎机的金属单耗按式(1)进行计算：
P: G
·（1 )
Q
式中： P-—金属单耗，单位为吨每立方米每小时[t/(m/h)]; G 一破碎机的质量，单位为吨（t)； Q-一一破碎机的处理能力，单位为立方米每小时（m"/h）。
6 破碎机金属单耗的评定
破碎机金属单耗达到表1中3级为合格品，达到2级（或以上)为节材降耗产品。 金属单耗等级标注
7
7.1制造商宜根据本标准的规定和测试结果，确定破碎机的金属单耗等级。 7.2 制造商宜在其产品说明书中注明破碎机的金属单耗等级。
2 1
