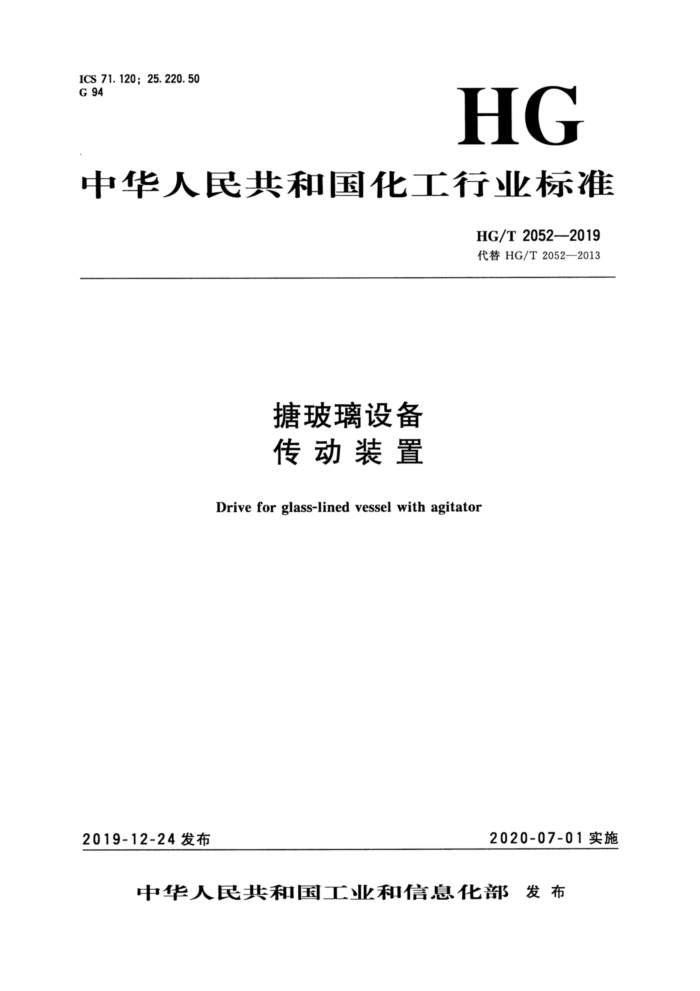

HG/T 2052-2019 代替 HG/T 2052-2013
搪玻璃设备传动装置
Drive for glass-lined vessel with agitator
2020-07-01实施
2019-12-24发布
前 言
本标准按照GB/T 1.1—2009 给出的规则起草。
本标准代替HG/T 2052—2013《搪玻璃设备 传动装置》。本标准与 HG/T 2052—2013 相比，除编辑性修改外主要技术变化如下∶
——增加 CR系列圆柱斜齿轮减速箱和 CK 系列斜齿轮
——圆锥齿轮减速箱的结构型式（见图1）;
——增加 SJ型双支点机架的型式及主要尺寸（见 3.2）;
——将原标准6.2"摆线针轮减速机的噪声、渗漏应符合 JB/T 2982的要求;噪声应不大于 85 dB（A）（距声源1m处，测4点，取平均值）;温升依据JB/T 5288.1测量，温升应不大于60 ℃"修订为"摆线针轮减速机的噪音、渗漏及温升符合JB/T 2982 的要求;齿轮减速机的噪音、渗漏及温升符合JB/T 7000—2010和JB/T 8853—2015的要求"（见6.2，2013年版的6.2）;
——将原标准6.4"机架本体材料选用铸铁时，其屈服强度不小于 200 MPa;选用钢材时，其力。学性能值应符合抗拉强度不小于375 MPa，屈服强度不小于 235 MPa"修订为"机架本体材料选用钢材时，其力学性能值不应低于Q235钢材的力学性能;选用铸件时，其力学性能值不应低于铸铁HT 200的力学性能"（见6.4，2013年版的6.4）;
——将原标准6.5"TB型传动装置输出轴的径向全跳动量不大于0.15 mm，DJ-T、DZ和 SZ型传动装置输出轴的径向跳动和轴向窜动应符合 HG/T 21563的要求"修订为"传动装置输出轴的径向跳动和轴向窜动应符合 HT/T 21563的要求"（见 6.5，2013年版的6.5）;
——将原标准表7中"DJ-T"修订为"DJ"，并对机架号 DJ65、DJ90、DJ110 对应的D1、D2、D;（Hg）、H1、n1-④，尺寸进行了修订（见表7，2013年版的表7）;
——增加表10"SJ型机架尺寸"（见表10）;
——删除原标准附录表 A.1中公称容积 400 L的规格（见 2013年版的表A.1）;
——将原标准附录 A.1.4a）、A.2.4 a）"锚式、框式搅拌器转速n=50 r/min～80 r/min"修订
为"锚式、框式搅拌器转速n=50r/min～80r/min，且叶片端部线速度不超过5m/s"【见A.1.2 a）、A.2.2 a），2013年版的A.1.4 a）、A.2.4 a）】。
本标准由中国石油和化学工业联合会提出。
本标准由全国搪玻璃设备标准化技术委员会归口（SAC/TC72）归口。
