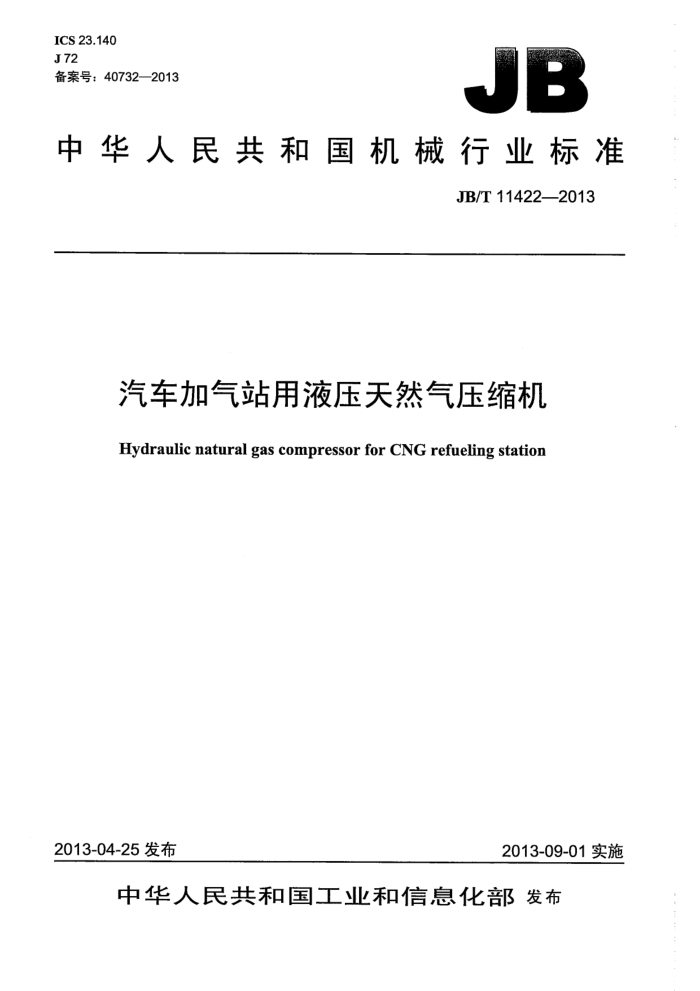

ICS 23.140 J 72 备案号：40732—2013
JB
中华人民共和国机械行业标准
JB/T114222013
汽车加气站用液压天然气压缩机
Hydraulic natural gas compressor for CNG refueling station
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 中华人民共和 中国
机械行业标准
汽车加气站用液压天然气压缩机
JB/T11422—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
·*
210mm×297mm·0.75印张·23千字
2013年10月第1版第1次印刷
定价：15.00元
*
书号：15111·11076 网址：http：/www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11422—2013
目 次
前言. 1范围 2规范性引用文件， 3术语和定义.. 4型号、基本参数 4.1型号 4.2基本参数 5要求... 5.1一般要求.. 5.2安全要求， 5.3材料要求.. 5.4 液压装置.. 5.5 辅助装置.. 5.6 成套要求... 5.7 质量保证试验方法
6 7
检验规则 7.1 检验类型. 7.2 型式检验 7.3 出厂检验.. 7.4 抽样检验 8标志、包装、运输和贮存 8.1标志 8.2 包装. 8.3 运输和贮存表1 液压压缩机基本参数，表2 比能耗. 表3易损件的寿命表4清洁度. 表5报警和停机要求表6 一次抽样方案..
2
2
2 JB/T11422—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国压缩机标准化技术委员会（SAC/TC145）归口。 本标准负责起草单位：武汉齐达康环保科技有限公司、西安昆仑液压传动机械厂、青岛绿科汽车燃
气开发有限公司。
本标准参加起草单位：欧特莱能源装备有限公司。 本标准主要起草人：唐广州、苏养元、杜磊磊、方红星、高云峰、张志红、张飞燕。 本标准为首次发布。 JB/T11422—2013
汽车加气站用液压天然气压缩机
1范围
本标准规定了汽车加气子站用液压天然气压缩机（以下简称“压缩机”）的术语和定义、型号、基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于额定排气压力不大于25MPa，以天然气为介质，液压驱动方式的单列气缸或多列气缸的汽车加气子站用液压天然气压缩机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150（所有部分）压力容器 GB151管壳式换热器 GB/T2100 一般用途耐蚀钢铸件 GB/T 3766 液压系统通用技术条件 GB 3836.1 爆炸性环境第1部分：设备通用要求 GB/T 3853 容积式压缩机验收试验 GB/T 4975 容积式压缩机术语总则 GB/T4980 容积式压缩机噪声的测定 GB/T 5099 钢质无缝气瓶 GB/T 5330 工业用金属丝编织方孔筛网 GB/T 7777 容积式压缩机机械振动测量与评价 GB/T 7935 液压元件通用技术条件 GB/T 10544 钢丝缠绕增强外覆橡胶的液压橡胶软管和软管组合件 GB10892 固定的空气压缩机安全规则和操作规程 GB/T12243 弹簧直接载荷式安全阀
标牌
GB/T13306 GB/T15622 液压缸试验方法 GB50050 工业循环冷却水处理设计规范 JB/T 6908 容积式压缩机用钢锻件 JB/T7240 一 般往复活塞空气压缩机 主要零部件技术条件 JB/T7663.1 容积式压缩机包装技术条件 JB/T 8935 工艺流程用压缩机安全要求 JB/T9107 往复式压缩机术语 JB/T10205 液压缸 NB/T47007 空冷式热交换器 TSGR0004 固定式压力容器安全技术监察规程 JB/T11422-2013
表2比能耗
比能耗 kW ·h/m3 0.040 0.045 0.048
驱动电动机功率P。
kw P≤22 2245
5.1.8 液压压缩机的易损件寿命应符合表3的规定。
表3 3易损件的寿命
单位为小时
气体密封 3 000 :4000
易损件名称不同介质的动密封件相同介质的动密封件
5.1.9 压缩机的冷却水质应符合GB50050的规定。 5.1.10压缩机的气缸、气缸盖、气缸套等零件应进行水压试验，水压试验压力为最大工作压力的1.5 倍；凡气缸、湿式气缸盖等有水腔的零件，应对水腔以0.6MPa的压力进行水压试验。保压30min无渗漏。 5.1.11 压缩机的气路、水路、油路的连接应保证密封良好，无相互渗漏和外泄。 5.1.12 压缩机主要零部件的制造质量、装配要求应符合JB/T7240的规定。 5.1.13 压缩机内部应清洁，压缩机清洁度指标应不大于表4的规定。
表4清洁度
清洁度 mg 300 450 600
驱动电动机功率Pe
kw P,≤22 2245
5.2 安全要求 5.2.1压缩机的安全要求应符合GB10892和JB/T8935的规定。 5.2.2压缩机应设置启闭灵敏的闭式安全阀，安全阀应符合GB/T12243及TSGR0004的规定。泄放的天然气应回收或集中引放到安全处。 5.2.3液压系统应设置过压保护。 5.2.4压缩机外露的运动部件应设置防护装置。 5.2.5应保证液压泵进口的油温不大于60℃；油温在不大于15℃时，宜采取相应措施使液压压缩机也能正常工作。 5.2.6压缩机各级压缩后级间的排气温度，不大于135℃。 5.2.7压缩机电动机、电接点仪表、电器元件为隔爆型，其防爆等级应符合GB3836.1的要求，防爆等级为ExdIBT4，电路系统应采取相应防爆措施，并有可靠的接地装置。 5.2.8非防爆电器应隔离安装。 5.2.9隔声罩应设置泄漏检测及通风装置，并应采用可逃逸式安全门。 5.2.10电动机应设保护和启停装置，电动机控制装置应有过载保护和低电压停机保护，并有自动或手
4
