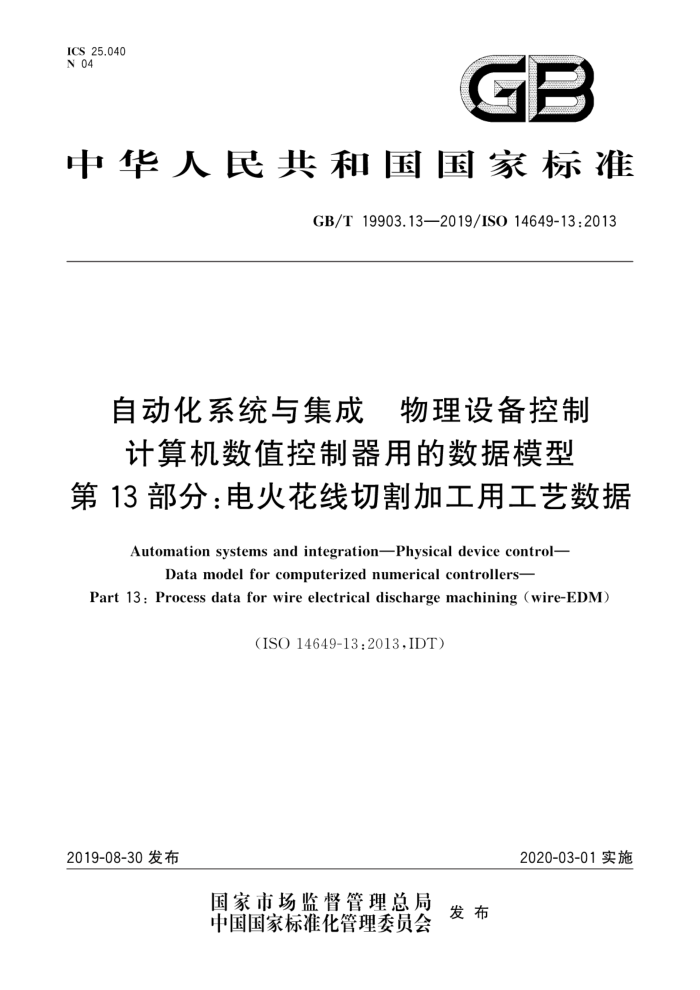

ICS 25.040 N 04
GB
中华人民共和国国家标准
GB/T19903.13—2019/ISO14649-13:2013
自动化系统与集成物理设备控制计算机数值控制器用的数据模型
第13部分：电火花线切割加工用工艺数据
Automation systems andintegrationPhysical devicecontrol-
Data modelfor computerized numerical controllers-
Part 13:Process data for wire electrical discharge machining (wire-EDM)
（ISO14649-13:2013,IDT)
2020-03-01实施
2019-08-30发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T19903.13—2019/ISO14649-13:2013
目 次
前言引言
范围规范性引用文件 3 术语和定义电火花线切割工艺数据 4.1 标题和引用 4.2 电火花线切割加工特征 4.3附加类型与实体 4.4电火花线切割的加工操作附录A（资料性附录） EXPRESS列表附录B（资料性附录）） EXPRESS-G 附录C（资料性附录）Simplewire-EDM示例1 附录D（资料性附录） Simplewire-EDM示例2 参考文献
/
2
4
-
14
18 26
30
34 GB/T19903.13—2019/ISO14649-13:2013
前言
GB/T19903《自动化系统与集成 物理设备控制 计算机数值控制器用的数据模型》目前计划发布如下部分：
第1部分：概述和基本原理；第10部分：通用工艺数据；第11部分：铣削用工艺数据；第12部分：车削用工艺数据；
一
第13部分：电火花线切割加工用工艺数据；
一
一第14部分：电火花成形加工用工艺数据；一第111部分：铣床用电极丝；一第121部分：车床用电极丝；
第201部分：切削工艺机床数据。 本部分为GB/T19903的第13部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO14649-13：2013《自动化系统与集成 物理设备控制 计算机数值
控制器用的数据模型第13部分：电火花线切割加工用工艺数据》。
与本部分规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T19903.10—2006 工业自动化系统与集成物理设备控制 计算机数值 控制器用的数据模型第10部分：通用工艺数据（ISO16469-10：2004，IDT）
本部分由中国机械工业联合会提出。 本部分由全国自动化系统与集成标准化技术委员会（SAC/TC159)归口。 本部分起草单位：国家机床质量监督检验中心、山东建筑大学、北京机械工业自动化研究所有限公
司、苏州电加工机床研究所有限公司、中国石油大学（北京）、沈阳高精数控智能技术股份有限公司、浙江宏恩智能装备技术有限公司、江门市高成数控机械有限公司、浙江思纳克热流道科技有限公司。
本部分主要起草人：姬帅、蒋、黄祖广、薛瑞娟、黎晓东、王应、王金江、于东、倪柏钢、邓文、金维新。
I GB/T 19903.13—2019/IS0 14649-13:2013
引言
GB/T19903.10描述了数控机床加工通用工艺数据及其模式（schema）。该模式的主题（称为ma- chining_schema)是通常与不同加工工艺（例如，铣削、车削、电火花线切割)有关的数据类型定义。该模式包括工件定义、包含特征的特征目录（这些特征或许被几项技术引用）、通用可执行文件和运算定义基础。模式中不包含引用自ISO10303泛型资源的几何项和表达，也不包括GB/T19903单独部分定义的特定工艺定义。
GB/T19903.10并非独立标准，需要至少一项附加工艺专用部分（如，GB/T19903.11，有关铣削）配合其执行。GB/T19903的本部分描述了电火花线切割工艺，并定义了电火花线切割加工专用的工艺数据类型。
GB/T19903的本部分主要给出了数据实体的定义和说明，电火花线切割控制器需要这些数据实体提供控制数据信息。
这些数据实体的EXPRESS形式在附录A中再次给出，但无信息说明文本。 附录B提供了这些数据实体的另一种视角，以不同图形显示出不同要素的图形表达。这些图形信
息丰富：这些图形的实体详细说明在第4章相应文本定义中给出。
附录C和附录D给出了GB/T19903的两个示例文件，提供了可能用例的说明另外，模式使用类似于ISO10303-224的加工特征。工艺数据描述采用ISO10303-11定义的EX
PRESS语言。数据编码使用ISO10303-21。
II GB/T19903.13—2019/ISO14649-13:2013
自动化系统与集成物理设备控制计算机数值控制器用的数据模型
第13部分：电火花线切割加工用工艺数据
1范围
GB/T19903的本部分为电火花线切割指定过程数据所需的工艺专用数据元素。它与 GB/T19903.10阐述的通用工艺数据一起，为电火花线切割说明了计算机数字化控制器及其程序系统（如CAM系统或车间程序系统)间的接口。在此类机械上，它可用于（指导）电火花线切割操作
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
ISO14649-10工业自动化系统与集成物理设备控制计算机数值控制器用的数据模型 第10
部分：通用工艺数据（Industrialautomationsystemsand integration一Physicaldevicecontrol一Data model for computerized numerical controllersPart 10: General process data)
3术语和定义
ISO14649-10界定的以及下列术语和定义适用于本文件。
3.1
粗加工roughing 用于切割零件的机械加工操作。 注1：粗加工的目的是在短时间内去除大量的材料，表面质量通常并不重要注2：粗加工之后通常是精加工操作，参见精加工（3.2）。
3.2
精加工 finishing 用于达到特征要求公差的机械加工操作。 注：精加工操作之前通常是粗加工（3.1)，之后通常跟随表面光整（3.3)操作。
3.3
表面光整 surfacefinishing 用于达到要求的表面质量的机械加工操作。 注：表面光整操作之前通常是精加工（3.2)操作。
4电火花线切割工艺数据
4.1标题和引用
下列清单给出标题和这种模式内所引用的实体表，
1 GB/T19903.13—2019/ISO14649-13:2013
SCHEMA wire_edm_schema; ( *
Version5ofFeb28,2003 Author:GaborErdos Modifiedby:WillyMaeder Jacques Richard
*) REFERENCE FROM machining_schema（* ISO 14649-10*） (
bounded_curve, cartesian_point, direction, identifier. label, length_measure, machine_functions, machining_operation, machining_feature, machining_tool, material, pressure_measure, property_parameter, speed_measure, plane_angle_measure, technology, machining_strategy: toolpath_list
); 4.2 电火花线切割加工特征 4.2.1 概述
本条款定义的电火花线切割特征是电火花线切割工艺所特有的，这些特征没有在ISO14649-10中定义，其基类是ISO14649-10中定义的machining_feature。 4.2.2 一般路径（General_path)
常用的四轴电火花线切割采用规则曲面来描述其加工特征，但多数情况下，基于曲线就可以描述其特征，general_path即是由曲线驱动电极丝实际运动定义的特征。
general_path特征由下列两种方法描述： 1）通过一条曲线、一个选择侧角和一个可选的过渡类型规定。 2）由两条同步曲线进行定义。 ENTITY general_path
SUPERTYPEOF(ONEOF(general_single_path,general_twin_path))
2 GB/T19903.13—2019/ISO14649-13:2013
SUBTYPE OF (machining_feature);
END_ENTITY ;
4.2.3 一般单路径（General_single_path）
图1所示的一般单路径由一条有斜度的普通二维或三维曲线和若干特征参数进行定义。常用的二轴电火花线切割操作是斜度为零的一般单路径的特例
ENTITY general_single_path
SUBTYPE OF (general_path); feature_principal_boundary:bounded_curve; slope:OPTIONALplane_angle_measure; transition_types: OPTIONAL EDM_transition;
END ENTITY; feature_principal_boundary：形成general_path主要边界的轮廓或形状。当沿着曲线定义的方向
进给时，根据axis2_placement_3d中的方位，材料位于曲线的左侧（即当曲线投影在局部XY平面）。 axis2_placement_3d继承自machining_feather，其定义了局部Z轴和局部XY平面。 一般路径边界相对于局部之轴的可选角度值，默认为0度。第二曲线边界的隐式定义为：将主要边界曲线上的每个点按照特定的角度沿局部Z轴的负方向直线延伸，这些直线在厚度距离上与第二个平面相接形成了第二曲线边界。该隐式第二边界的形状也由过渡类型决定。 非相切面之间的过渡类型。
slop:
transition_types:
slop
(斜度)
1
喜
feature_ principal_boundary
图1一般单路径
4.2.4 ：一般双路径（General_twin_path）
般双路径由两条一般二维或三维曲线定义。这两条曲线通过曲线的参数实现同步。这意味着切
割面可定义为：用直线连接起主要边界和第二边界曲线上的对应的参数相同的点。machining_feather 中的厚度属性对本定义无用，可以忽略。
ENTITY general_twin_path
SUBTYPE OF(general_path);
3 GB/T19903.13—2019/ISO14649-13:2013
feature_principal_boundary:bounded_curve; feature_secondary_boundary:bounded_curve;
END ENTITY : feature_principal_boundary：形成一般路径主要边界的轮廊和形状。当沿着曲线定义的方向进给
时，根据machining_feather中定义的axis2_placement_3d，材料位于曲线的左侧。
feature_secondary_boundary：形成general_path第二边界的轮廓或形状。
feature_ secondary_boundary
4
喜
feature_ principal_boundary
图2一般双路径
4.2.5一般路径型腔（General_path_pocket)
电火花线切割加工型腔类特征的抽象基类，该基类派生出封闭型腔和开口型腔。型腔的几何形状由一条一般路径定义。型腔中可以有一个或多个凸台。
ENTITY general_path_pocket
ABSTRACT SUPERTYPE OF (ONEOF(general_path_closed_pocket, general_path_open_pocket)) SUBTYPE OF (machining_feature); its_hole: SET [o:?] OF general_path;
END_ENTITY; its_hole:
general_path实体的可选项，定义了孔的轮廓。该选项定义了型腔制造过程中不用切割的部分，它们在型腔切割的同时被加工出来。
4.2.6一般路径封闭型腔（General_path_closed_pocket)
派生自general_path_pocket类，如图3所示的general_path_closed_pocket型腔是周围全部被材料包围的general_path_pocket型腔。
ENTITY general_path_closed_pocket
SUBTYPE OF (general_path_pocket); feature_boundary : general_path;
END_ENTITY; 4
