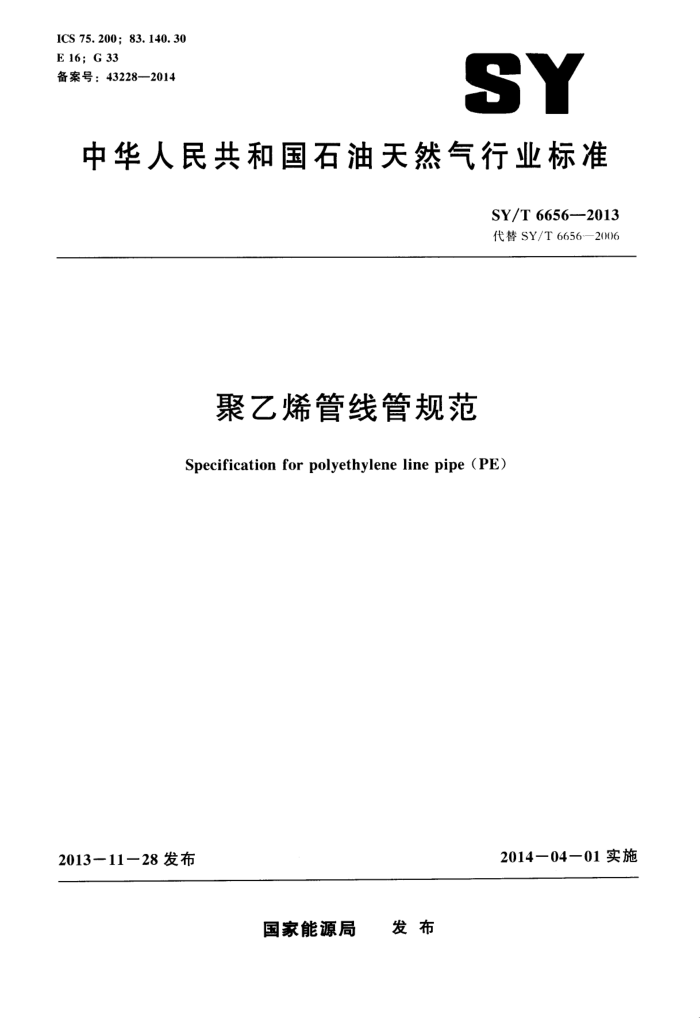

ICS 75.200; 83.140.30 E 16; G 33 备案号：43228—2014
SY
中华人民共和国石油天然气行业标准
SY/T6656-2013 代替SY/T6656—2006
聚乙烯管线管规范
Specification for polyethylene line pipe (PE)
2014一04一01实施
2013-11-28发布
国家能源局 发布 SY/T6656—2013
目 次
前言范围 1. 1 目的 1. 2 适用范围 1. 3 单位换算 2规范性引用文件
I
2. 1 应用标准 2. 2 要求 2. 3 等效标准 3术语和定义、缩略语 3.1术语和定义 3.2 缩略语 4 采购指南设计
5
5. 1 设计 5. 2 尺寸与公差制造工艺· 6. 1 总则· 6. 2 材料· 6.3 回用料· 6. 4 管件 6. 5 表面质量和工 艺质量质量控制 7. 1 质量手册· 7. 2 质量控制试验· 7. 3 检验与拒收.. 8 产品标记 9 搬运、储存及安装， 9. 1 储存· 9. 2 搬运 9. 3 安装· 附录A（资料性附录） 单位换算附录B（资料性附录） 外压压力等级（挤毁压力) 附录C（资料性附录） 交联聚乙烯·
16 16 16 16 17 17
6
17
7
18 2(）
2
1
21
22 22
23
24
25 1 SY/T6656—2013
附录D（资料性附录） 安装 .. 参考文献 ....
27
..
..
- .
+.. 33
= SY/T 6656—2013
前言
本标准按照GB/T1.1一2009《标准化.T.作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6656--2006《聚乙烯管线管规范》，与SY/T6656一2006相比，除编辑性修改外，主要技术变化如下：
本标准的适用范围增加了衬管用聚乙烯管线管；删除了聚乙烯管件的尺寸要求；附录增加了交联聚乙烯的有关技术要求
本标准使用重新起草法修改采用APISpec15I.E：2008《聚乙烯管线管规范》（英文版），主要差异如下：
删除原标准正文条文未引用的规范性应用文件；删除表2中关于加拿大联邦法规及美国联邦安全标准的内容；
+
按照GB/T1.1一2009的规定，对附录C的章条号进行了顺序编排。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由石油管材专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团石油管工程技术研究院、浙江金洲管道工业有限公司、华油钢管
有限公司、中国石油化工股份有限公司西北油田分公司。
本标准主要起草人：杨红兵、杜伟、顾苏民、徐婷、骆传教、羊东明。
II SY/T6656—2013
聚乙烯管线管规范
1范围
1.1目的
本标准的技术内容包括性能、设计、材料检查、尺寸和公差、标志、搬运、贮存及运输等要求。 本标准的目的是提供适用于石油和天然气T业输送石油、天然气和非饮用水的埋地、地面及衬管
用聚乙烯管线管标准。
本标准不提供设计、安装和使用的产品在安全方面的相关问题解决办法。健康和安全方面因素是标准使用者的责任。
按本标准制造的产品应使用与使用压力匹配的材料，但产品可能会在增压、无压或负压情况下使用。 1.2适用范围 1.2.1产品
本标准适用于石油、天然气和非饮用水的产出和输送用聚乙烯管线管。产品可在新建、更换、管线扩建及维修时的地面管线和埋地管线中使用。本标准包括的特定产品如下：
a）聚乙烯管线管。 b）聚乙烯管件。
1.2.2 使用条件
适用于本标准的标准压力等级的使用条件如下： a） 静水压设计基数（HDB）按50年设计。 b） 服役温度为-34℃～60℃。
输送流体为石油、天然气和非饮用水。 d）轴向载荷仅包括由压力产生的管端载荷除本标准的使用条件外，其他使用条件见第5章
C）
1.3单位换算
SI（国际单位制）单位与英制单位的换算关系参见附录A。
2规范性引用文件
2.1应用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO9001 质量管理体系要求（Qualitymanagementsystems-Requirements） APISpecQ1石油、石化和天然气T.业质量纲要规范（Specificationforqualityprogramsfor SY/T 6656--2013
petroleum. petrochemical and natural gas industry)
ANSIB16.5管子法兰和法兰管件（Pipeflangesandflangedfittings） ASMEB31.3T.艺管道（Processpiping） ASTMD1238热塑性塑料熔体流动速率的试验方法（Standardtestmethodformeltflowrates
of thermoplastics by extrusion plastometer)
ASTMD1505用密度梯度法测定塑料密度的试验方法（Standardtestmethodfordensityof plastics by the density - gradient technique)
ASTMD1598恒定内压下塑料管的失效时间试验方法（Standardtestmethodfortime-to failure of plastic pipe under constant internal pressure)
ASTMD1599）塑料管及管件短时静水压失效压力的试验方法（Standardtestmethodfor resistance to short - time hydraulic failure pressure of plastic pipe, tubing and fittings)
ASTMDi600)有关塑料缩略语的术语（Standardterminologyforabbreviatedtermsrelatingto plastics)
ASTMI)2122热塑性塑料管和管件尺寸的测量方法（Standardtestmethodfordeterminingdi- nmensions of the thermoplastic pipe and fittings)
ASTMD2290用叠分法测定塑料或增强塑料管的表观环向拉伸强度试验方法（Standardtest method for apparent hoop tensile strcngth of plastic or reinforced plastic by split disk method)
ASTMI)2321下水道和其他自流设备用热塑性塑料压力管的地下安装规程（Standardpractice for underground installation of thernoplastic pipe for sewers and other gravity-flow applications)
ASTMD2513：2007热塑性塑料输气管、配管和管件规格（Standardspecificationfon thermoplastic gas pressure pipe, tubing and fittings)
ASTMD268.3用于外径控制的聚乙烯管的承插式聚乙烯管件（Standardspecificationforsocket - type polyethylene fitings for outside diameter--Controlled polyethylene pipe and tubing)
ASTMID2765测定交联乙烯塑料的凝胶体含量和膨胀比率的试验方法（Standardtestmethods for determination of gel content and swell ratio of crosslinked ethylene plastics)
ASTMD277+热塑性塑料压力管和管件的埋地安装做法（Standardpracticeforunderground installation of thermoplastic pressure piping)
ASTMD2s.37获得热塑性塑料管材的液体静压设计基数的测试方法（Standardtestmethodfor obiaining hydrostatic design basis for thermoplastic pipe materials)
ASTMI)3035基于外径控制的聚乙烯（PE）塑料管（DR-PR）［Standardspecificationforpo lyethylene (PE)plastic pipe (DR-PR)based on controlled outside diameter)
ASTMD3261 聚乙烯塑料管及管材用热熔平接聚乙烯（PE）塑料配件的规格［Standard specification for butt heat fusion polyethylene (PE) plastic fittings for polyethylene (PE) plastic pipe and tubing
ASTM D3350 聚乙烯塑料管和管件材料规格（Standardspecificationforpolyethyleneplastics pipe and fitings materials)
ASTMF71+基于外径控制的聚乙烯（PE）塑料管（SDR-PR）［Standard specificationforpo- yethylene(PE>plastic pipe(SDR-PR)based on outside diameterJ
ASTMF1055外径控制的聚乙烯管和管路用电熔型聚乙烯管件（Standard specificationforelec- trofusion typc polyethylene fittings for outside diameter controlled polyethylene pipe and tubing)
ASTMF1417用低压空气对塑料重力污水管道进行安装验收的推荐标准（Standardtest method for installation acceptance of plastic gravity sewer lines using low-pressure air)
ASTMF168埋地塑料管铺设程序的标准导则（Guideforconstructionproceduresforburied
2 SY/T6656—2013
plastic pipe)
ASTMF2164使用静液压的聚乙烯压力管道系统的现场泄漏试验的推荐标准·［Standard practice for field leak testing of polyethylene (PE) pressure piping systems using hydrostatic pres- sure]
ASTMF22(6平接熔接聚乙烯塑料管、管件、薄板、厚板或板坏的成品配件规格LStandarc
specification for fabricated fittings of butt-fused polyethylene (PE) plastic pipe,fittings. sheer stock，platestockorblockstock
ASTMF2620聚乙烯管及管件热熔联接（Standardpracticeforhealfusionjoiningof polyethylene pipe and fittings)
PPITR-4热塑性管材的静水压设计基数、强度设计基数、压力设计基数和最小要求强度表
[Listing of hydrostatic design basis （HDB),strength design basis（SDB),pressure design basis (PDB),and minimum required strength(MRS)ratings for thermoplastic piping materials or pipe
PPITR-33聚乙烯输气管线的平接熔接（Buttfusionjoiningofpolyethylenegaspipe） PPITR-41聚乙烯输气管道的通用鞍形熔接.T.艺（Genericsaddlefusionjoiningprocedurefor
polyethylene gas piping) 2.2要求
本标准所包含的引用标准中的各项规定，对产品的安全性和互换性是不可或缺的。 2.3等效标准
本标准的引用标准可能由其他的国际标准或国家标准取代，新标准的要求可能与原应用标准的要求相同或超出。使用新标准替代本标准的应用标准的制造商对标准的等效性负责。当一个标准更新时，最新版标准可以在发布后使用，但必须在改版日期6个月内强制执行。
3术语和定义、缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3. 1. 1
接收准则acceptancecriteria 对材料、产品或服役特性定义的极限范围。
3. 1. 2
转换接头adapters 不同连接系统允许使用的连接元件。
3. 1.3
平板对接焊buttfusion 聚乙烯材料按照规定的程序进行熔接，对管子进行平头和矫直，将管端加热至所规定的温度，对
矫直的端部进行加压，其结果应使两根管子材料的连接部位具有与其母材相同的静水压强度。 3. 1. 4
材料分类cellclassification 本标准采用ASTMD3350中规定的聚乙烯材料化合物。聚乙烯管和管件材料以密度、熔融指数、
弯曲模量、屈服强度、慢速裂纹增长、静水压设计基数（HDB）及紫外稳定性等进行分类
3 SY/T6656-2013
