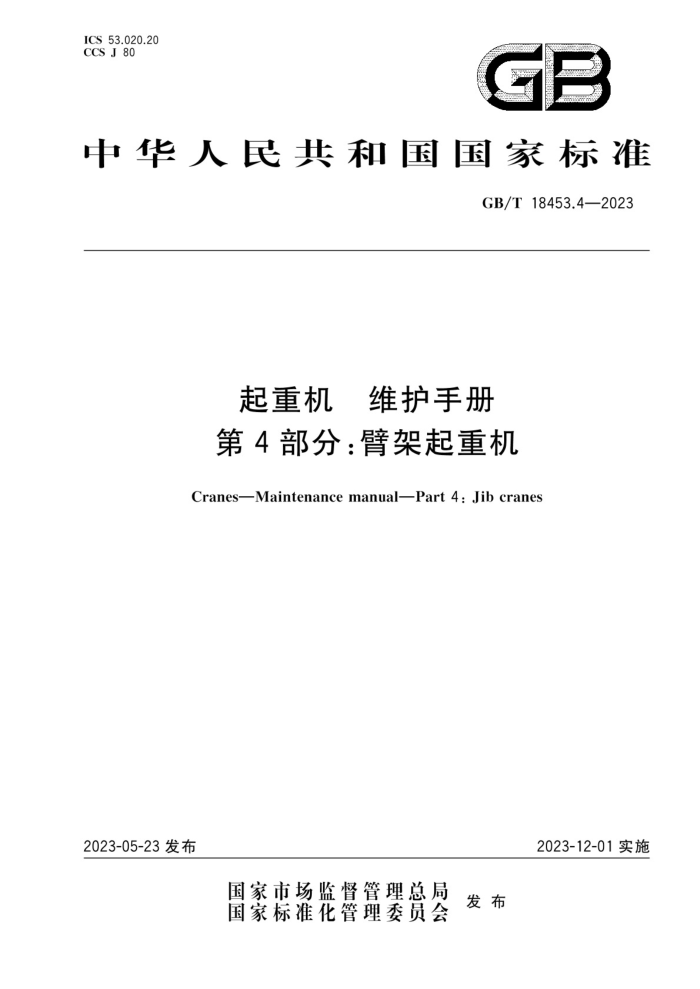

ICS53.020.20 CCS J 80
GB
中华人民共和国国家标准
GB/T18453.4—2023
起重机 维护手册第4部分：臂架起重机
CranesMaintenancemanualPart4:Jibcranes
2023-12-01实施
2023-05-23发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T18453.4—2023
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 手册的表达方法 5 维护
III IV
...
:
润滑和液压油维护作业的安全措施
6
7
附录A（资料性） 维护项目示例参考文献 ........
12 GB/T18453.4—2023
前言
本文件按照GB/T1.1一2020《标准化工作导则 可第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件是《起重机 几维护手册》系列标准的第4部分。该系列标准已经发布了以下部分：第1部分：总则；一第4部分：臂架起重机。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中华人民共和国交通运输部提出。 本文件由全国起重机械标准化技术委员会（SAC/TC227)归口。 本文件起草单位：交通运输部水运科学研究院、天津港（集团)有限公司、上海海事大学、扬戈科技股
份有限公司、太原科技大学、上海振华重工（集团）股份有限公司、武汉港迪智能技术有限公司、山东陆海重工有限公司、微特技术有限公司、大连理工大学。
本文件主要起草人：宁伟婷、张德文、王轩、梅潇、杨广平、文豪、周会勤、张涛、陈艳萍、刘龙、董达善、 孙立杰、缪文峰、吴强、刘艳、滕儒民、王全伟、张新瑞、史良忠、黄文栋、蔡小雨、赵激，
II GB/T18453.4—2023
引言
臂架起重机广泛应用于港口、船厂和装备制造、水电建设、核电建设、铁路、桥梁等领域。根据 ISO/TC96标准体系，将起重机分为流动式起重机、塔式起重机、臂架起重机、桥式和门式起重机四类，《起重机维护手册》系列标准拟由五个部分构成。
第1部分：总则。目的在于规定起重机维护手册表达方法和内容的通用要求
-
第2部分：流动式起重机。目的在于规定流动式起重机维护手册表达方法和内容的一般要求。 一第3部分：塔式起重机。目的在于规定塔式起重机维护手册表达方法和内容的一般要求。
第4部分：臂架起重机。目的在于规定臂架式起重机维护手册表达方法和内容的一般要求。 一第5部分：桥式和门式起重机。目的在于规定桥式和门式起重机维护手册表达方法和内容的
一般要求。
N GB/T18453.4—2023
起重机维护手册第4部分：臂架起重机
1范围
本文件规定了臂架起重机维护手册的表达方法、维护、润滑和液压油、维护作业的安全措施等内容
编写的一般要求。
本文件适用于GB/T6974.4定义的臂架起重机维护手册的编写。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18453—2001 起重机 维护手册第1部分：总则 GB/T31052.1一2014起重机械检查与维护规程第1部分：总则
：术语和定义
3
下列术语和定义适用于本文件。
3.1
维护 maintenance 为使起重机保持或恢复到能执行其规定功能的状态而进行的一系列工作。 注1：维护分为计划性维护和非计划性维护。 注2：维护工作包括保养和维修。 ［来源：GB/T31052.1—2014,3.5，有修改
3.2
保养 preventing maintenance 为保证起重机正常及安全运行，而按计划所进行的必要的作业。 注：保养包括清洁、润滑、紧固、调整、防腐等来源：GB/T31052.1一2014，3.6，有修改
3.3
维修 repair 针对目常或不正常的原因而造成影响起重机正常工作的设备损坏及故障等，通过修理或更换受损
的零部件，使设备功能得到恢复的一系列工作，
［来源:GB/T31052.1—2014,3.7]
3.4
计划性维护 planned maintenance 为了减少起重机的故障或性能降低发生的概率，根据制定的周期表和相应规范进行的维护。 ［来源：GB/T31052.1—2014,3.8]
1 GB/T18453.4—2023
3.5
非计划性维护 unplanned maintenance 在发生故障或检测到故障后，将起重机修复到能执行其规定功能的状态而进行的维护 [来源：GB/T31052.120143.9
3.6
维护人员 maintenance personnel 对需维护的起重机及维护过程中所面临或存在的危险性充分了解，熟悉维护程序，接受过适当的指
导和专业培训，具备维护能力的人员。
［来源：GB/T31052.1—2014,3.12，有修改］
手册的表达方法
4
手册的表达方法应符合GB/T18453一2001中第3章的规定。
5维护
5.1通则
手册中应列人以下内容： a 起重机主要部分的构成和工作原理，其内容至少应包括金属结构、起升机构、变幅机构、回转机
构、运行机构及主要零部件的构成、工作原理和控制单元的控制策略；
b) 需要测试的数据及要求宜附以说明和必要的简图、图表（如开关程序）以及检查项目清单。
5.2 2计划性维护
计划性维护的维护项目、方法、内容、要求及周期的典型示例见附录A。
5.3 磨损极限
应列表给出维护作业中可能需要更换的部件的磨损极限。典型的表项示例见表1。
表1磨损部件尺寸数据
名称
检测值
零部件编号
原始尺寸
磨损尺寸极限
5.4 4非计划性维护
非计划性维护的维护指导应按章节编写且有主要零部件和各系统的组成部分的图解说明，并应包
括但不限于下列内容：
a) 排除故障程序： b） 拆卸或安装顺序，包括有关扭矩、预加载荷和其他安装提示的技术说明； c) 要求检查磨损、延伸率、裂纹的部件和组件的技术规格以及钢丝绳、制动器衬垫、离合器摩擦
片、链条等的报废规范； d) 必备的专门工具、工装和设备的技术规格；
2 GB/T18453.4—2023
对起重机零部件吊装的特殊要求。
e）
5.5检查方法
应符合GB/T31052.1—2014中5.4的规定。 5.6 维护记录
维护记录应包括保养记录和维修记录，其内容应包括但不限于： a) 维护的日期和地点； b) 维护人员签名和其所属单位的名称； c) 被维护设备的名称、型号、出厂编号及主要参数： d) 各维护项目、维护方法及维护结果； e) 对维护结果验证的说明。
6 润滑和液压油
6.1 润滑剂和液压油数据
应包括下列信息：
所使用的润滑剂、液压油等介质的技术规格；
a) b) 油箱和油路容积（L）
在适当之处列出厂方推荐的润滑剂、液压油的类型和(或)牌号。 润滑剂技术规格的典型的表项示例见表2。
表 2 润滑剂数据表
容量 L
环境温度
部件
推荐的种类
标准符号或参考标志
℃
液压油技术规格的典型的表项示例见表3，
表3 3液压油数据表
容量 运动黏度 酸值（以KOH计） 水分 闪点(开口) 固体污染等级推荐的种类 标准符号或
部件
%
L
mm/s
mg/g
参考标志
℃
6.2润滑计划
润滑计划应包括臂架起重机润滑要求并指明润滑剂类型、润滑周期、润滑部位，按周期实施润滑计划。润滑部位应给出示意图。
臂架起重机润滑部位应包括但不限于：减速器、开式齿轮、联轴器、轴承、钢丝绳、回转支承、有相对运动的铰轴等。
3 GB/T18453.4—2023
6.3 液压油更换计划
更换计划应包括臂架起重机液压油更换要求并指明液压油类型、换油指标、检查周期，根据检查结果实施更换计划。
7 维护作业的安全措施
手册应包含臂架起重机维护作业过程中的安全措施，包括但不限于以下方面。
维护场所（维护地点的安全保障措施）：
a
大风、雷雨、冰雪严寒、大雾等恶劣天气，严禁在室外进行维护作业； 2) 将起重机移至维护区（可能时）； 3) 维修区做好区域封闭； 4) 上方的维护工作会对下方造成危险时，在下方使用警示标志和设置警戒区域： 5) 当几台起重机在同一轨道或同一场所时，做好防碰撞措施； 6) 若预测到臂架伸缩、回转和变幅会危及临近高压电线、建筑物或公路，禁止相应操作； 7) 维护工作完成后，拆除维护中采取的临时设施，并清理现场。
1)
b）起重机（非带载状态）：
1) 检查起重机有无漏电情况； 2) 切断或锁定电源开关防止非授权的再通电； 3) 在维护前放电，释放或排出储存的能量（液力、气力或电力）； 4) 检查断电后的各种功能，确认所有电源已切断。
c）操作：
1) 使用安全可靠的工具； 2) 采取防止触电的措施； 3) 采取必要的消防措施； 4) 有足够的照明； 5) 在合适的场所使用工作平台； 6) 在轴承和电路附近焊接时采取适当的防护措施。
d) 人员：
1) 穿戴防护装备（安全带、安全帽、防护眼镜、防护鞋等）； 2) 做好维护中存在高处坠落危险情况下的合理防护； 3) 在适当的场所使用支撑柱或垫块； 4) 根据工作任务需要选定专职维护人员； 5) 维护工作由2个或2个以上维护人员一起进行； 6) 要善地搬运和处置危险品。
4
