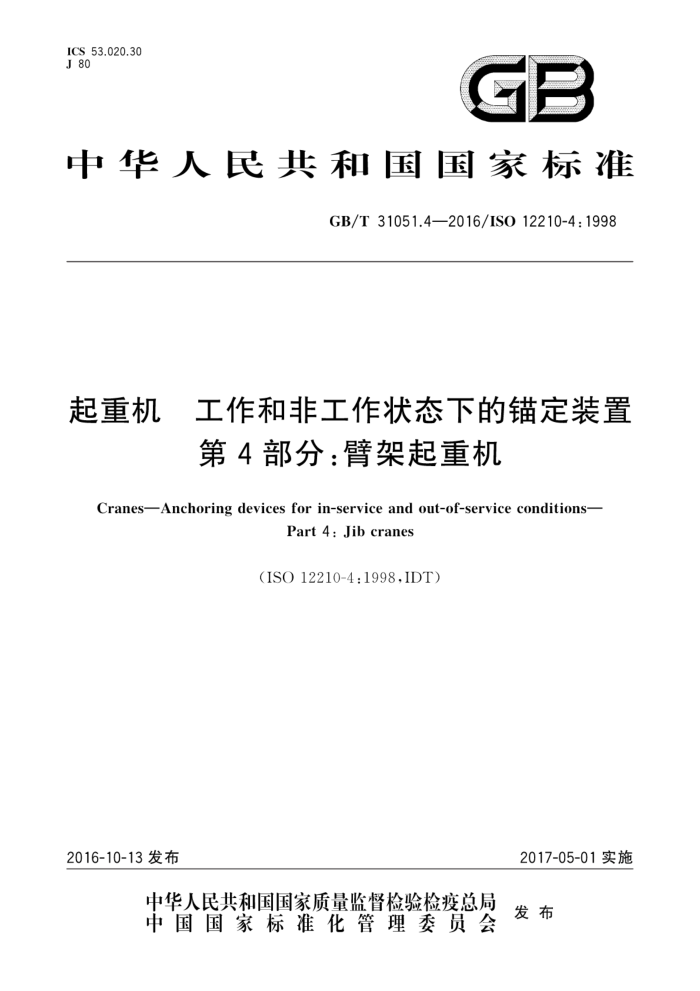

ICS 53.020.30 J 80
GB
中华人民共和国国家标准
GB/T31051.4—2016/IS012210-4:1998
起重机 工作和非工作状态下的锚定装置
第4部分：臂架起重机
CranesAnchoring devices for in-service and out-of-service conditions-
Part 4: Jib cranes
（ISO12210-4:1998,IDT)
2017-05-01实施
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T31051.4—2016/ISO12210-4:1998
前言
GB/T31051《起重机工作和非工作状态下的锚定装置》分为以下几部分：一第1部分：总则； .. 一第4部分：臂架起重机； * 本部分为GB/T31051的第4部分本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用ISO12210-4：1998《起重机 几工作和非工作状态下的锚定装置 第4
部分：臂架起重机》（英文版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T22437.1—2008 B 起重机载荷和载荷组合的设计原则 第1部分：总则（ISO8686-1： 1989,MOD) GB/T31051.1—2014 起重机 工作和非工作状态下的锚定装置 第1部分：总则 (ISO12210-1:1998,MOD)
为便于使用，本部分做了下列编辑性修改：
参考文献中增加了GB/T6974.1—2008。 本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会（SAC/TC227)归口。 本部分起草单位：交通运输部水运科学研究院、大连博瑞重工有限公司、大连理工大学、上海国际港
务（集团)股份有限公司。
本部分主要起草人：谢琛、李益琴、张德文、刘元利、屈福政、沈讽、赵激、罗建平。
I GB/T31051.4—2016/ISO12210-4:1998
起重机工作和非工作状态下的锚定装置
第4部分：臂架起重机
1范围
GB/T31051的本部分对ISO4306-1中定义的臂架起重机在工作和非工作状态下的锚定装置提出了特殊要求。塔式起重机、流动式起重机、铁路起重机的锚定装置部分内容包含在GB/T31051的其他部分。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO8686-1起重机载荷和载荷组合设计原则第1部分：总则（Cranes一Designprinciplesfor loadsand load combinations—Part1:General)
ISO12210-1起重机工作和非工作状态下的锚定装置第1部分：总则（Cranes一Anchoring devices for in-service and out-of-service conditionsPart 1:General)
3 设计和配置
锚定装置应按ISO12210-1中的规定设计并按表1的要求配置。
资料提供
4
应按ISO12210-1中的规定提供相关信息。
表1 锚定装置
配置锚定装置)
起重机类型和运动
非工作状态
工作状态
高风速工作状态*)
门座/半门座起重机
X
大车运行起升回转变幅小车运行枪杆起重机
X
X x x x
0 0 0
0 0 0
x 0
x 0
x x
行走起升回转变幅
1 GB/T31051.4—2016/IS012210-4:1998
表1(续
配置锚定装置" 工作状态
起重机类型和运动
非工作状态
高风速工作状态*
柱式悬臂起重机
回转起升小车运行 1）X代表强制性要求；O代表选择性要求；一代表不要求 2）无论是自动还是手动，锚定装置都应在风速超过ISO8686-1规定的工作风速时锁定
X
2 GB/T31051.4—2016/IS012210-4:1998
参考文献
[1] GB/T6974.1一2008起重机术语第1部分：通用术语 [2] ISO4302:1981 Cranes—Wind load assessment [3] ISO 4306-1:1990 Cranes—Vocabulary—Partl:General 866:1
中华人民共 和国
国家标准
起重机 工作和非工作状态下的锚定装置
第4部分：臂架起重机 GB/T 31051.4—2016/ISO 12210-4:1998
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045)
网址：www.spc.org.cn 服务热线：400-168-0010 2016年11月第一版
*
书号：155066·1-55063
版权专有 侵权必究
GB/T‘31051.4-2016
