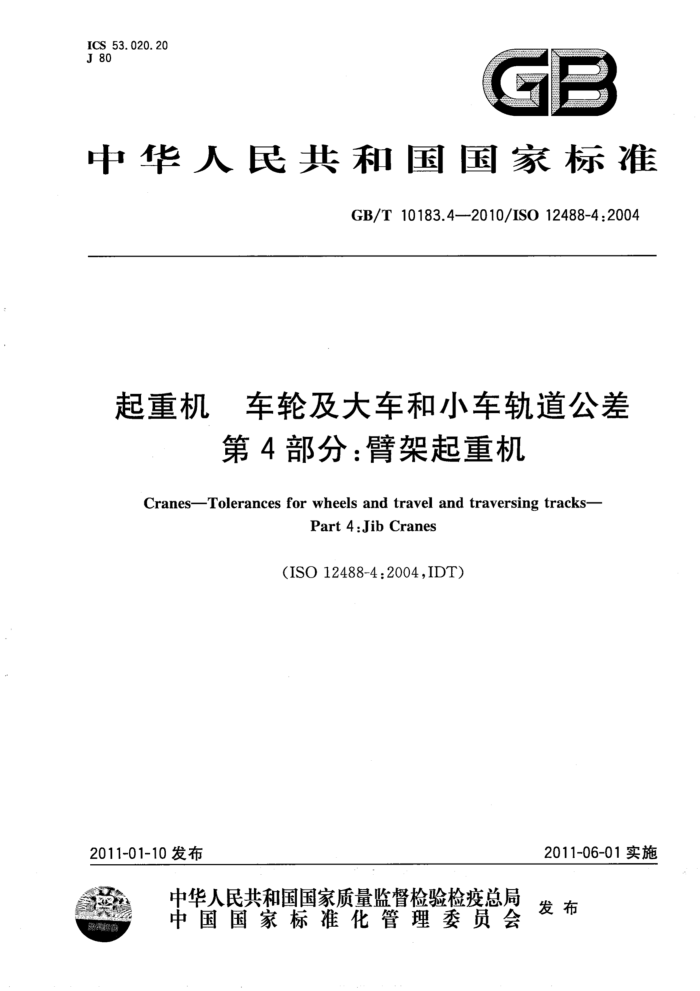

ICS 53.020.20 J 80
C E
中华人民共和国国家标准
GB/T10183.4—2010/IS012488-4:2004
起重机 车轮及大车和小车轨道公差
第4部分：臂架起重机
Cranes-Tolerances for wheels and travel and traversing tracks-
Part4:JibCranes
（ISO12488-4:2004,IDT)
2011-06-01实施
2011-01-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T10183.4—2010/ISO12488-4:2004
前言
GB/T10183《起重机车轮及大车和小车轨道公差》分为2个部分：
第1部分：总则；第4部分：臂架起重机。
本部分为GB/T10183的第4部分。 本部分等同采用ISO12488-4：2004《起重机车轮及大车和小车运行轨道公差 第4部分：臂架起
重机》（英文版）。
本部分等同翻译ISO12488-4：2004。 为便于使用，本部分做了下列编辑性修改： a) “ISO12488的本部分”一词改为“GB/T10183的本部分”； b) 删除了ISO12488-4：2004的前言； c) 对于ISO12488-4：2004引用的国际标准，已被等同采用为我国标准的用我国标准代替对应的
国际标准。 本标准对IS012488-4：2004中的笔误做了改正，如6.1中“表3至表8”改为“表2至表7”；6.2中
“表5和表6”改为"表4和表5”。
本部分由中国机械工业联合会提出。 本部分由全国起重机械标准化技术委员会(SAC/TC227)归口。 本部分负责起草单位：大连重工·起重集团有限公司、北京起重运输机械设计研究院。 本部分参加起草单位：大连理工大学。 本部分主要起草人：吕新民、桂佩康、何铀、杜长顺、滕儒民。
1 GB/T10183.4—2010/IS0 12488-4:2004
引 言
GB/T10183的本部分规定了反映当代起重机械的设计水平的要求，给出了导则和设计准则。所规定的准则，体现了能保证达到基本安全要求并使部件具有充裕的使用寿命的成功设计经验。偏离这些准则一般会导致风险增大或寿命缩短。但也应承认，技术创新与新材料的采用等等有可能会产生新的方案，最终获得同等的或更高的安全性与耐久性。 GB/T10183.4—2010/IS012488-4:2004
起重机车轮及大车和小车轨道公差
第4部分：臂架起重机
1范围
GB/T10183的本部分规定了由GB/T6974.1定义的臂架起重机及其轨道的公差。 GB/T10183的本部分不适用于在曲线轨道上运行的臂架起重机。
2规范性引用文件
下列文件中的条款通过GB/T10183的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6974.1起重机术语第1部分：通用术语（GB/T6974.1—2008，ISO4306-1：2007， IDT)
GB/T10183.1一2010起重机车轮及大车和小车运行轨道公差第1部分：总则（ISO12488- 1:2005,IDT) 3术语和定义
GB/T10183.1规定的术语和定义适用于本部分。 4符号
GB/T10183.1规定的符号适用于本部分。 5公差分级
刚性支撑结构的臂架起重机应按GB/T10183.1-2010中的2级公差设计。 铰接支撑门架结构的起重机应按GB/T10183.1--2010中的3级公差设计。 注：其他公差等级的使用可根据制造商和买方的协议确定。
6公差 6.1总则
各级公差由GB/T10183.12010的表2至表7给出。 6.2多轮结构
臂架起重机通常具有多轮结构，例如，以2至16个车轮通过台车架、平衡梁和上部平衡梁与每个角相连接的结构。应使用GB/T10183.1--2010的表4和表5中给出的公差值，包括与台车、平衡梁和门架结构有关的公差值。下列基本公差应考虑：
A一一用于“同一排”的所有车轮； Ae--一用于所有车轮基距e以及台车或平衡梁内的车轮内基距e； △h.一一用于车轮底面的平均值，是与门架相连接的所有车轮或台车或平衡梁的累计垂直公差。 符号、r、、，可用于所有车轮，并且是与门架相连的台车或平衡梁的公差累计平均值。 00:8081
