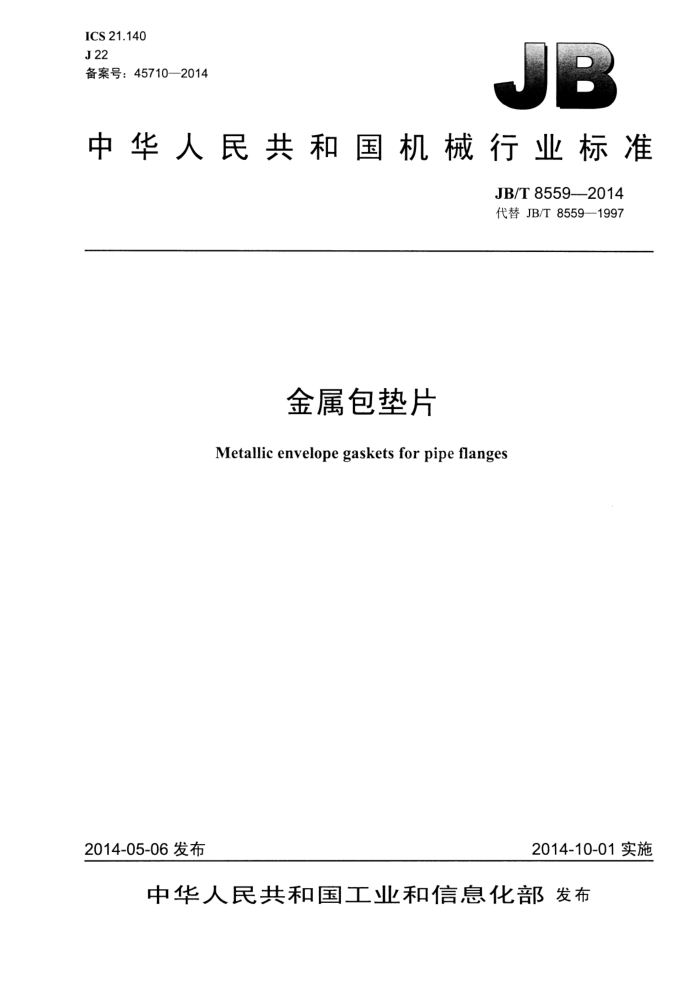

ICS 21.140 J 22 备案号：45710—2014
中华人民共和国机械行业标准
JB/T8559-2014 代替JB/T8559—1997
金属包垫片
Metallic envelope gaskets for pipe flanges
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准金属包垫片 JB/T85592014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字 2014年12月第1版第1次印刷
定价：12.00元
*
书号：15111·12027 网址：http：//www.cmpbook.com 编辑部电话： (010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8559—2014
目 次
前言. 1 范围. 2 规范性引用文件， 3分类 3.1 材料及代号 3.2 标记. 4要求 4.1 材料. 4.2 外观质量. 4.3 尺寸公差。 4.4 性能. 5检验 5.1 检验型式及检验项目 5.2 检验方法... 5.3 抽样及判定规则， 6标志、包装和贮存 6.1 标志.. 6.2 包装. 6.3 贮存 JB/T85592014
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T8559一1997《金属包垫片》，与JB/T8559一1997相比主要技术变化如下：
修改了泄漏率、压缩率及回弹率的试验条件：一增加了022Cr19Ni10和06Cr18Ni11Ti金属包覆材料，修改了对填充材料的规定： -增加了公称通径为2000mm以上垫片金属板焊接接头数的规定。 本标准由中国机械工业联合会提出。 本标准由全国填料与静密封标准化技术委员会（SAC/TC350）归口。 本标准起草单位：合肥通用机械研究院、合肥通用机电产品检测院有限公司。 本标准主要起草人：熊微、辛安见、冯翠花。 本标准所代替标准的历次版本发布情况为：
JB/T8559—1997。
II JB/T8559—2014
金属包垫片
1范围
本标准规定了金属包垫片（以下简称垫片）的分类、要求、检验、标志、包装和贮存。 本标准适用于金属包垫片。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T12385-2008 管法兰用垫片密封性能试验方法 GB/T12622—2008 管法兰用垫片压缩率及回弹率试验方法
分类
3
3.1 材料及代号
垫片用材料代号按表1、表2的规定，用户对材料若有特殊要求，按双方协定。
表1
代号 x R N
填充材料纤维板？柔性石墨板耐火纤维板
纤维板包括无石棉板、石棉板
表 2
金属包覆材料镀锡薄钢板镀锌薄钢板
代号 A B C D E F G H I J
08F 铜T2 铝1060 06Cr13 06Cr19Ni10 022Cr19Ni10 022Cr17Ni12Mo2 06Cr18Ni11Ti
- JB/T8559—2014
3.2标记
金属包垫片口口- □-□-□
本标准编号公称压力公称通径填充材料代号金属包覆材料代号
示例： DX10040JB/T8559 表示金属包垫片公称通径为100mm，公称压力为4.0MPa，金属包覆材料为铜T2，填充材料为纤维板。
4要求
4.1材料
金属包覆材料行合相应材料标准的相关规定，厚度为0.25mm~0.5mm。
4.1.1 4.1.2填充材料的性：“台：立材料的相关标准的规定，厚度一般应不小于1.5mm。 4.2 外观质量
4.2.1填充材料应完金色金包壳内。垫片表面应平整、光滑，不允许有裂纹、皱折、锈斑和径向贯通划痕等缺陷， 4.2.2金属包覆材料一般整张金属板，若需对接时，其焊接接头数不超过表3的规定，接头必须打磨平整。
表3
公称通径 mm 接头数个
>2 000 ≤6
800~1200
>1200~2000
≤3
≤4
4.3 3尺寸公差
垫片的尺寸公差按表4的规定。
表4
单位为毫米
公称通径 <600 ≥600
外径
内径 +ts +:0
厚度 0
-1.s -9.0
*08
4.4性能
垫片性能应符合表5的规定。
2 JB/T8559—2014
表5
性能指标
压缩率% 20~35
回弹率% ≥15
泄漏率cm/s ≤1.0× 10-2
5检验
5.1检验型式及检验项目 5.1.1 垫片检验分出厂检验和型式检验。 5.1.2 出厂检验的项目为4.24.3规定的项目。 5.1.3 型式检验的项目为4.2～4.4规定的项目。 5.1.4 有下列情况之一时，应进行型式检验：
a）新产品开发； b）产品转型： c）正式生产后，在结构、材料、工艺上有较大改变，可能影响产品性能； d）正常生产满一年； e）质量监督机构或顾客提出进行型式检验要求。
5.2检验方法
5.2.1 垫片外观用目测法检验， 5.2.2垫片的尺寸用分度值为0.02mm的游标卡尺测量，精确到0.1mm；公称通径不小于600mm的垫片，内、外径测量可用分度值为1.0mm的量尺测量，精确到1.0mm：测量结果取圆周方é等三处测量值的算术平均值。 5.2.3垫片的压缩率、回弹率试验按GB/T12622一2008中的方法B进行。 5.2.4垫片的泄漏率试验按GB/T12385-2008中的方法A进行。 5.3抽样及判定规则 5.3.1出厂检验时，同一材料、同一规格的产品以100片为一批（不足100片按一批计，不足抽样数量需全检），每批任意抽取5片按5.1.2进行检验。任何一项如有1片不符合本标准的规定，则取加倍数量的样品对该项进行复检；如仍有1片不符合本标准的规定，则该批产品需全检。外观应全检。 5.3.2型式检验时同一材料、同一规格、同一压力等级的产品为一批，任意抽取6片按5.1.3进行检验。 任何一项如有1片不符合本标准的规定，则取加倍数量的样品对该项进行复检；如仍有1片不符合本标准的规定，则判定该批产品为不合格品或型式检验不合格。
6标志、包装和贮存
6.1标志
产品出厂时，应有产品合格证，其上注明： a）产品名称； b）制造组织名称或商标； c）产品数量： d）产品规格： e）制造日期；
3 JB/T8559—2014
f）材质； g）产品批号： h）检验员姓名或代号。
6.2 2包装
除用户另有规定外，产品应按材料、规格分别包装，包装应保证产品在贮存和运输过程中不致损坏。 6.3 3贮存
产品的贮存应符合材料的要求，贮存期间应放置在常温及通风干燥的仓库内，防止日光直接照射，远离热源。
