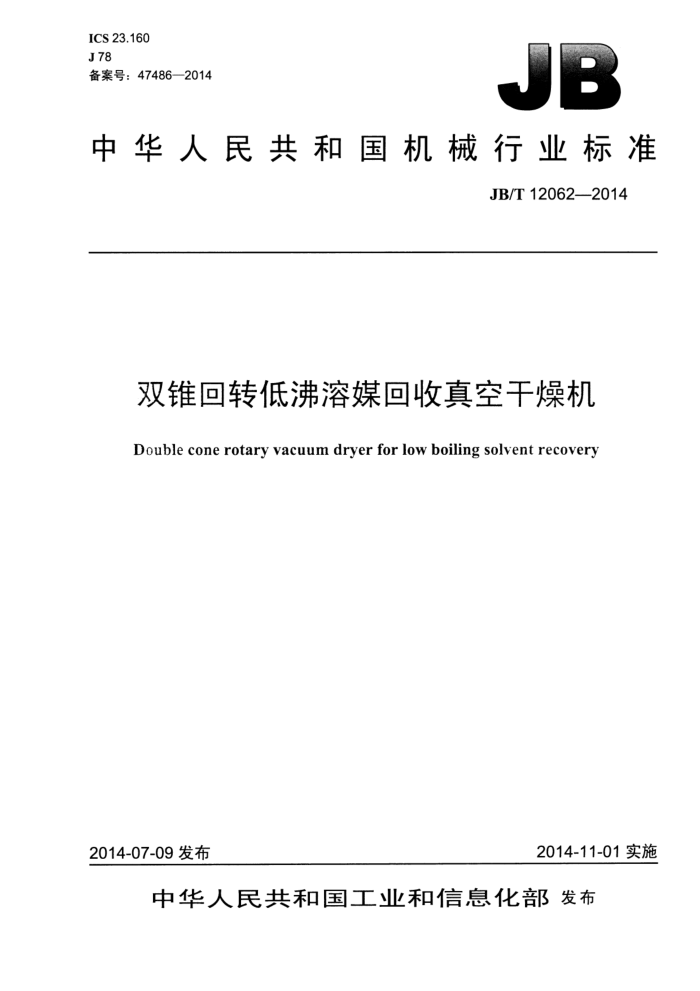

ICS 23.160 J 78 备案号：47486—2014
中华人民共和国机械行业标准
JB/T 12062—2014
双锥回转低沸溶媒回收真空干燥机
Double cone rotary vacuum dryer for low boiling solvent recovery
2014-07-09 发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T 12062—2014
目 次
前言
II
范围 2　规范性引用文件.
·····.·········
．型号与标 3.1型号编制.. 3.2型号示例.. 4　技术要求 4.1材料 4.2外观. 4.3 性能 4.4 电气系统安全性能 4.5 干燥质量 5试验方法 5.1材料试验.. 5.2外观试验. 5.3性能试验. 5.4电气系统安全性能试验. 5.5 干燥质量试验 6检验规则. 6.1检验分类. 6.2出厂检验. 6.3型式检验 7标志、包装、运输及贮存. 7.1标志 7.2 包装， 7.3 运输， 7.4 贮存
....................
........ .......
.......................................
6 6
C
表1出厂检验项目 JB/T 12062—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业干燥设备标准化技术委员会（CMIF/TC25）归口。 本标准起草单位：常州市宇通干燥设备有限公司、常州先锋干燥设备有限公司、中机生产力促进中
心。
本标准主要起草人：陆文光、顾晓峰、周裕兆、谢洪清、王冉，本标准为首次发布。
II JB/T 12062--2014
5.2外观试验 5.2.1目测检查外观表面和焊缝质量 5.2.2用表面粗糙度测定仪测定本体容器内表面的表面粗糙度。 5.3性能试验 5.3.1 设计
干燥机受压元器件设计应按GB150.3一2011中的第4章～第9章的规定进行检验 5.3.2制造
干燥受压元器件的制造应按GB150.4一2011中第10章的规定进行检验。 5.3.3空运转试验
干燥机空运转1h，目测运转状况，耳听应无杂音，手动调速装置，检查本体容器回转速度应可调。 5.3.4温度控制与显示试验
目测检查加热温度进口处与溶媒回收冷凝处的温度控制点设有的温度传感器。在加热温度设定值 95℃，与冷凝冷却温度设定值25℃范围内，用热电阻与精度不低于0.5℃的测量仪表组成温度测量装置，分别于上述两处温度控制点进行测量，当仪表温度显示值达到设定值后，观察其实测温度值与仪表显示值偏差。 5.3.5真空泄漏率试验 5.3.5.1试验条件如下：
a）干燥机空运转试验合格后; b）试验前清洁本体容器真空系统及试验装置： c）试验在空载状态下进行，真空压力为-0.098 MPa; d）按试验机型计算其本体容器的容积，单位为升（L）。
5.3.5.2试验器具如下：
a）试验装置由真空泵、真空阀、真空仪表与管道等组成； b）计时器。
5.3.5.3操作步骤如下：
试验前关闭管道阀门，开启真空泵，将本体容器抽真空至极限值后，继续抽真空30 min后停机，待真空仪表压力值上升至-0.09MPa 时，开始计时，并记录真空压力值p,，30min（△t）后，读取真空仪表指示停留压力值P2° 5.3.5.4真空泄漏率按公式（1）计算。
Q = V P2 - Pi
(1)
△t
式中：
Q一真空泄漏率，单位为兆帕升每秒（MPa·L/s);
一干燥器本体容积，单位为升（L);
P2-Pl——相邻两次测量的压强差，单位为兆帕（MPa); △t——由 p,至p间所需时间，单位为秒（s)。
3
