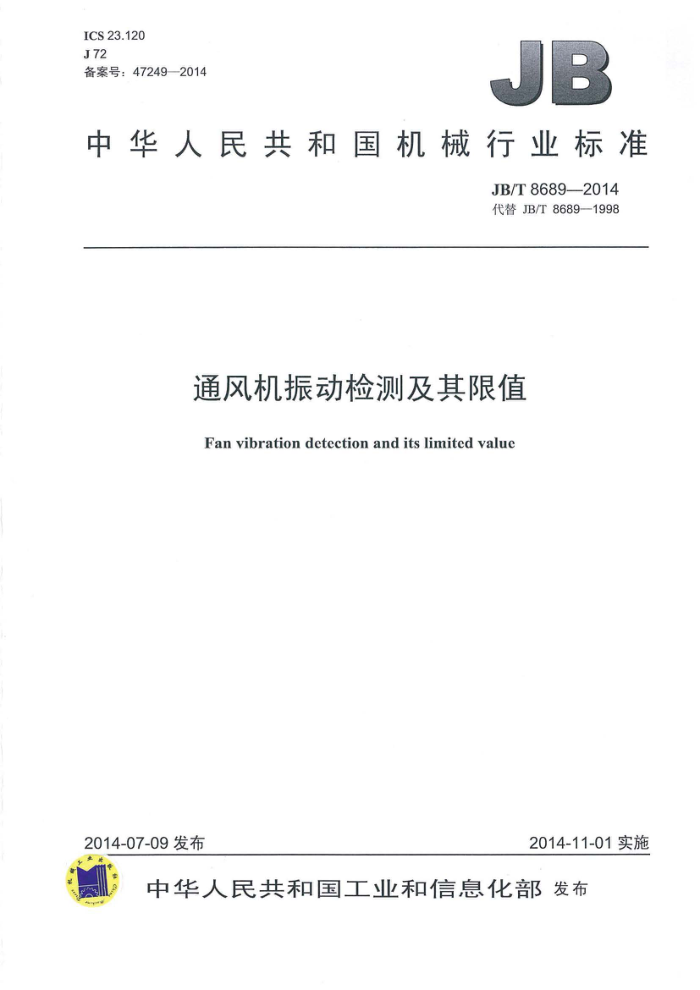

ICS 23.120 J72 备案号:47249—2014
JB
中华人民共和国机械行业标准
JB/T8689—2014 代替JB/T8689—1998
通风机振动检测及其限值
Fan vibration detection and its limited value
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布
JB/T86892014
目 次
前言. 1 范围. 2 术语和定义 3 要求 3.1 测量参数及其限值 3.2 测量部位.. 3.3 测量仪器... 3.4 被测通风机的安装 3.5 被测通风机的运行条件附录A(资料性附录)振动速度与振动位移限值
II
eo+r+-++++e+o+心
N
4
00010016
008004
表A.1 限值
JB/T 8689—-2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8689—1998《通风机振动检测及其限值》,与JB/T8689—1998相比主要技术变化如
下:
在前言中增加了标准历次版本发布情况。 -范围中的表述进行了修订。 -3.3.1中附录A(提示的附录)修订为:附录A(资料性附录)。 附录A(提示的附录)修订为:附录A(资料性附录)。
本标准由中国机械工业联合会提出。 本标准由全国风机标准化技术委员会(SAC/TC187)归口。 本标准起草单位:沈阳鼓风机研究所(有限公司)、重庆通用工业(集团)有限责任公司、上虞通
风机有限公司、浙江亿利达风机股份有限公司、上海通用风机股份有限公司。
本标准主要起草人:陈中才、陈凤义、郑华、廖玉龙、俞海水、章启忠、龚兴龙。 本标准所代替标准的历次版本发布情况为:
-JB/TQ334—1984、JB/TQ334—1987、JB/T 8689—1998。
I
JB/T86892014
通风机振动检测及其限值
1范围
本标准规定了通风机运行的振动限值、测量通风机振动的测量部位、测量仪器的要求、被测产品的安装及测量时的运行条件。
本标准适用于离心式、轴流式和混流式通风机产品出广检验、型式试验和使用现场振动指标的验收。
2术语和定义
下列术语和定义适用于本文件。
2.1
振动速度方均根值root-mean-squarevalueofvibrationvelocity 振动速度方均根值,也称振动速度有效值。 对于周期振动,它是指在一个振动周期内、振动速度瞬时值平方后平均值的平方根,它的数学表达
式如下:
-ora
式中: Vrms 振动速度方均根值(有效值),单位为毫米每秒(mm/s);
Tm振动周期,单位为秒(s); v(t)一随时间t变化的振动速度函数,单位为毫米每秒(mm/s);
一时间自变量,单位为秒(s)。
对于单频率下的正弦波振动,v(O)vcosot,则按上式求出来的振动速度均方根值为:
Vrms"J2
D
式中:
-振动速度单峰值,单位为毫米每秒(mm/s)。
7
V-Xo
式中: X一振动位移单峰值,单位为毫米(mm);
角频率,单位为孤度每秒(rad/s)。
o
2.2
周期振动periodicvibration 每经过一个时间周期T,其振动波形就重复一次的振动。
2.3
刚性支承rigid support 通风机被安装后,“通风机-支承系统”的基本固有频率高于通风机的工作主频率,称为刚性支承。 注:一般通风机直接与坚硬基础紧固连接。
2.4
挠性支撑flexiblesupport
1
JB/T86892014
通风机被安装后,“通风机-支撑系统”的基本固有频率低于通风机的工作主频率,称为挠性支撑。 注:在特殊条件下,通风机通过隔振体与基础连接。
3要求
3.1 测量参数及其限值 3.1.1测量参数为振动速度方均根值(vrms),它可以由具有有效值检波特性的仪器直接测量和显示。 3.1.2在3.2所规定的各个测量方向和测量点上,测得的振动速度方均根值不应超出如下规定:
刚性支承:Vrms≤4.6mm/s; 挠性支撑:Vrms≤7.1mm/s。
3.2测量部位 3.2.1对叶轮直接装在电动机轴上的通风机,应在电动机定子两端轴承部位测量其垂直、水平和轴向3 个方向的振动值 (见图1)。 当电动机带有风扇罩时 轴向振动可
量
垂直方向
?
轴向
水平方筒
图1
3.2.2 2对于双支承有2个轴承体的通风机,对每个轴承按图2所示的3个方向测量其振动值。
垂
向
轴向
水平方向
图2
3.2.3当2个轴承都装在同一个轴承箱内时,按图3所示的要求,在轴承箱体轴承部位测量其振动值。
注:图中→及×为测点方向和位置。 3.2.4当被测的轴承箱在通风机壳体内部时,按3.2.2或3.2.3的要求,并预先装置振动传感器,然后引出风机以外与指示器连接测量其振动值。传感器的安装方向与测量方向的偏差应在土5°之内。 2
JB/T8689—2014
垂直方向
A
轴向
水平方向
图
3.2.5当被测的轴承箱在通风机壳体内部、又无法预设振动传感器时,可在支撑轴承处的通风机外壳相应部位测量垂直和水平2个方向的振动值,如图4所示。
玉
水平方向
图4
3.3测量仪器 3.3.1测量仪器应具有有效值检波特性,能直接显示振动速度的方均根值。当不具备这种仪器时,经用户同意可参照附录A测量 3.3.2测量仪器的频率范围一般应为10Hz~1000Hz。少数通风机的工作主频率低于10Hz,这时应采用更专业化的测量仪表,仪表的频率范围应包括通风机工作转速下的频率。 3.3.3测量仪器的测量误差应在指示值的土10%之内。 3.3.4测量仪器须经计量部门检定合格后才能使用。 3.4被测通风机的安装 3.4.1厂内检验时,应将被测通风机直接紧固在坚实的试车台基座上,实现刚性支承。 3.4.2现场验收时,被测通风机完全按实际使用安装,可以是刚性支承,也可以是挠性支撑。 3.5被测通风机的运行条件 3.5.1通风机应在稳定的额定转速和额定工况下运行。如果通风机有多种额定转速和额定工况,则应分别测量各种额定条件下的振动。取其中最大的测量值代表该通风机的振动值,并注明测量时的运行条件。 3.5.2如因客观条件所限,通风机被测时不能同时实现额定转速和额定工况,则应在额定转速下尽量
3
JB/T 86892014
接近额定工况,测量其振动值,并记录测量时的运行条件。 3.5.3如果通风机采用变速调节器调节使用范围,则应在通风机所规定的转速调节范围内分别测量其高、中、低3种转速下的振动值,每种转速下均应尽可能接近使用工况。取其中最大的测量值代表该风机的振动值,并注明测量时的运行条件。 3.5.4通风机被测时不能满足实际热态运行条件,可在冷态下,取其电动机所允许的最接近额定工况的条件运行,并注明测量时的运行条件。 3.5.5通风机运转与不运转的振动值之差应大于通风机不运转时的3倍,否则认为被测通风机存在外界振动环境,应采取措施,避免外界的影响。 3.5.6通风机周围的温度、湿度、磁场、腐蚀特性等应满足仪器使用的要求。
4
JB/T8689—2014
附录A (资料性附录)
振动速度与振动位移限值
若现有的测振仪表不具备有效值检波功能,经用户同意后可测量振动速度(峰值)或振动位移(峰峰值),它们的限值见表A.1。
表A.1限值振动位移(峰-峰值)X
近似对应的振动速度有效值Vms
振动速度(峰值)V
支承类型刚性支承挠性支撑注:n为通风机工作转速,单位为转每分(r/min)
mm/s ≤6.5 《10
mm/s ≤4.6 ≤7.1
μm ≤1.24×10°/n ≤1.90×105/n
