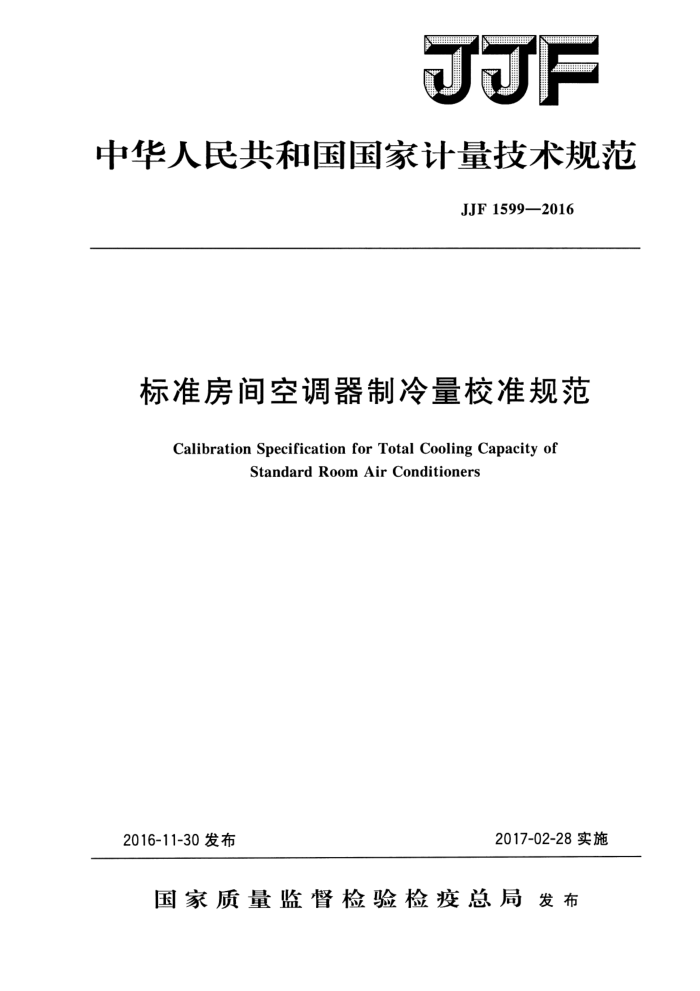

JJF
中华人民共和国国家计量技术规范
JJF1599—2016
标准房间空调器制冷量校准规范
Calibration Specification for Total Cooling Capacity of
Standard Room Air Conditioners
2017-02-28实施
2016-11-30发布
国家质量监督检验检疫总局发布 JJF1599—2016
标准房间空调器制冷量
校准规范
JJF1599—2016
Calibration Specification for Total Cooling
Capacityof StandardRoomAirConditioners
归口单位：全国法制计量管理计量技术委员会
能效标识计量检测分技术委员会
主要起草单位：中国计量科学研究院
山东省计量科学研究院
参加起草单位：青岛海尔空调器有限总公司
海信科龙电器股份有限公司
本规范委托全国法制计量管理计量技术委员会能效标识计量检测分技术委员会负责解释 JJF1599—2016
本规范主要起草人：
杭晨哲（中国计量科学研究院）周雪芬 （中国计量科学研究院）徐定华（中国计量科学研究院）杨雷 (山东省计量科学研究院)
参加起草人：
军（青岛海尔空调器有限总公司）于洪杰（海信科龙电器股份有限公司） JJF1599—2016
目 录
引言 1 范围· 2 引用文件· 3 术语和计量单位 4 概述· 5 计量特性…
(Ⅱ) (1) (1) (1) (2) (2 ) (2)
校准条件· 6.1环境条件 6.2 测量标准 7校准方法… 7.1工况条件. 7.2校准方法… 7.3 其他 8校准结果… 8.1 校准记录.· 8. 2 数据处理 8.3 校准证书·· 8.4测量不确定度 9校准周期附录A 校准前准备附录B 校准原始记录格式附录C 校准证书内页格式附录D 制冷量校准不确定度评定示例
6
·
(2) (2) (3) (3) (3) (4) (4) (4) (4) （6) (6) (6) (7) (9) (12) (13)
..*
..
...
.
.
I JJF1599—2016
引言
为统一标准房间空调器制冷量量值传递方法，制定本规范本规范部分内容引用GB/T7725一2004《房间空气调节器》和GB17790一2008
《家用和类似用途空调器安装规范》等标准
本规范为首次发布。
Ⅱ JJF1599—2016
标准房间空调器制冷量校准规范
1范围
本规范规定了采用风冷冷凝器、全封闭型电动机-压缩机、气候类型T1型、结构形式为整体式或分体式、额定制冷量在2000W～14000W范围内的标准房间空调器的计量特性、校准条件、校准项目和校准方法、校准结果等内容。其他额定制冷量范围的标准房间空调器制冷量校准可参考本规范。
本规范适用于标准房间空调器制冷量的校准，对标准房间空调器制冷量的赋值可参照本规范。
其他类型的房间空调器制冷量的校准或赋值也可参考本规范。
2引用文件
本规范引用了下列文件： GB/T7725—2004房间空气调节器 GB/T8170一2008数值修约规则与极限数值的表示和判定 GB17790一2008家用和类似用途空调器安装规范凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
下列术语和定义适用于本规范。
3.1标准房间空调器standardroomairconditioner
在规定工况下制冷量输出稳定并经社会公用计量标准校准，用于制冷量量值传递的房间空调器。 3.2制冷量totalcoolingcapacity
房间空调器在GB/T7725规定的额定工况和规定条件下进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量总和，计量单位为W。 3.3制冷消耗功率totalcoolingpowerinput
房间空调器在GB/T7725规定的额定工况和规定条件下进行制冷运行时，所输人的总功率，计量单位为W。 3.4平衡环境型房间量热计balancedambientroom-typecalorimeter
一种具有相邻两间隔室用于测量房间空调器制冷量或热泵制热量的测量装置。它主要包括装有空气调节设备的室内侧隔室和室外侧隔室以及外面温度可控的套间。房间空调器室内侧制冷量是通过测量用于平衡房间空调器制冷量和除湿量所输入量热计室内侧隔室的热量和水量来确定；房间空调器室外侧制冷量是通过用于平衡房间空调器冷凝器侧排出的热量和凝结水量而从量热计室外侧隔室取出的热量和水量来确定。
1 JJF1599—2016
4概述
本规范采用房间型量热计法的平衡环境型房间量热计对标准房间空调器的制冷量进行校准或赋值。通过测量平衡环境型房间量热计室内侧隔室总输人功率、室内侧隔室加湿用的水或蒸汽的熔值、从室内侧隔室排出的标准房间空调器凝结水的恰值、标准房间空调器的凝结水量、由室外侧隔室通过中间隔墙转到室内侧隔室的漏热量以及除中间隔墙外从周围套间环境通过室内侧隔室的墙、地板和天花板传到室内侧隔室的漏热量来实现制冷量的校准或赋值。 5计量特性
5.1制冷量 5.1.1 测量范围：2000W~14000W。 5.1.2最大允许误差：土2%。
6校准条件
标准房间空调器制冷量的校准应在平衡环境型房间量热计中进行。 6.1环境条件 6.1.1温度：5℃~35℃。 6.1.2湿度：40%RH~75%RH。 6.1.3大气压：86kPa～106kPa。 6.1.4供电电源：电压（220.0士2.2）V或（380.0士3.8）V；频率：（50.0士0.5）Hz 总谐波失真<3%。 6.1.5周围无影响设备正常工作的其他干扰。 6.2测量标准
平衡环境型房间量热计 6.2.1制冷量
a）测量范围：1200W14000W b）相对扩展不确定度：1%（k=2）
6.2.1.1铂热电阻温度计
a）测量范围：0℃～50℃ b）扩展不确定度：0.03℃（k=2)
6.2.1.2热电偶温度计
a）测量范围：0℃～50℃ b）扩展不确定度：0.3℃（k=2）
6.2.1.3质量流量计
a）测量范围：0.1kg/h～10kg/h b）相对扩展不确定度：0.2%（k=2）
2 JJF1599—2016
6.2.1.4数字功率计
a）测量范围：1W~15000W b）相对扩展不确定度：0.3%（k=2)
6.2.1.5电子天平
a）测量范围：0.01kg～15kg b）相对扩展不确定度：0.3%（k=2）
6.2.1.6微差压计（喷嘴）
a）测量范围：0.1Pa～1000Pa b）相对扩展不确定度：0.1%（k=2)
6.2.1.7微差压计（内室）
a）测量范围：一50Pa～50Pa b）相对扩展不确定度：0.1%（k=2)）
6.2.1.8大气压力计
a）测量范围：一800hPa~1060hPa b）相对扩展不确定度：0.3%（k=2）
6.2.1.9计时器
a）测量范围：0s~86400s b）最大允许误差：0.05%
6.2.2制冷消耗功率
a）测量范围：1W~5000W b）相对扩展不确定度：0.3%（k=2）
7 校准方法
校准前，应按照附录A的要求对被校准的标准房间空调器进行外观和功能性核查，对技术文件或资料、标识标注等进行核查并予以记录。 7.1工况条件
标准房间空调器制冷量应在表1规定的工况条件下进行校准。
表1工况条件
温度条件干球温度/℃ 湿球温度/℃ 干球温度/℃ 湿球温度/℃
运行状态
27.00±0.10 19.00±0.10 35.00±0.10 24.00±0.10
室内侧隔室回风状态室外侧隔室回风状态
额定制冷运行
7.2校准方法
a）按照本规范附录A要求，将被校准的标准房间空调器安装在平衡环境型房间量热计内（如图1所示），并按照说明书或其他技术文件要求对被校准的标准房间空调器的工作状态进行设置。
3
