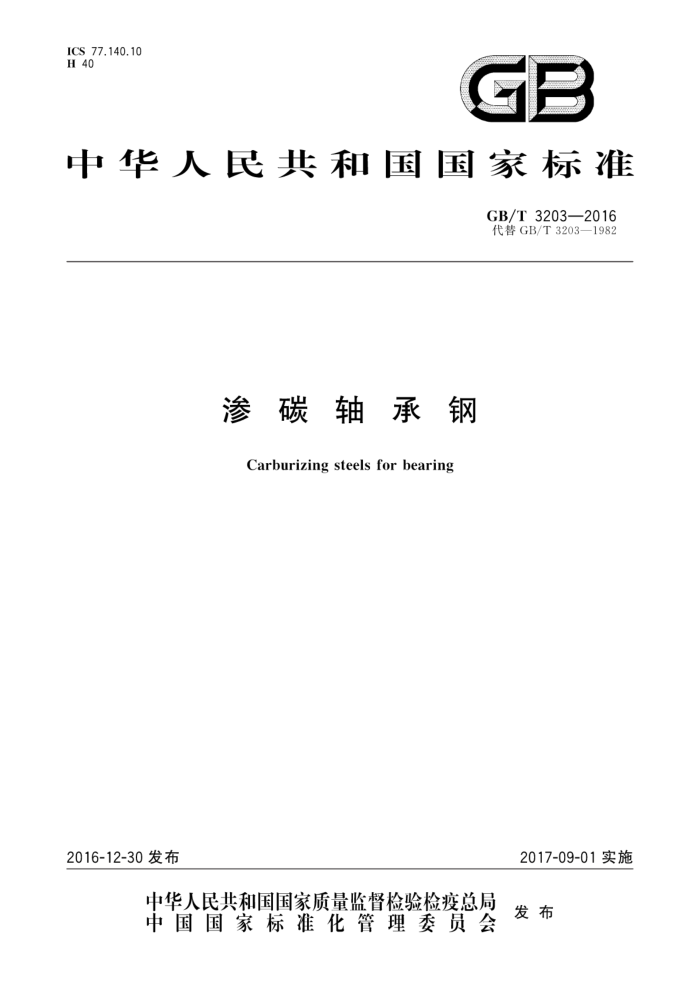

ICS 77.140.10 H 40
GB
中华人民共和国国家标准
GB/T3203—2016 代替GB/T3203—1982
渗碳轴承钢 Carburizing steels for bearing
2017-09-01实施
2016-12-30发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T3203—2016
目 次
前言范围
1
规范性引用文件分类与代号 4 订货内容尺寸、外形、重量
2
3
5
6 技术要求
试验方法…. 8 检验规则
2
9
...............
包装、标志和质量证明书
9
10 GB/T 3203—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T3203一1982《渗碳轴承钢技术条件》。 本标准与GB/T3203一1982相比，主要技术变化如下：
增加了银亮圆钢，取消了“钢坏”（见第1章）；增加了“规范性引用文件”（见第2章）；增加了“分类和代号”（见第3章）；增加了“订货内容”（见第4章）；修改了尺寸、外形及允许偏差（见第5章，1982年版第1章）；增加了G23Cr2Ni2Si1Mo牌号及相关技术要求（见6.1.1、6.5、6.6、6.8）；增加了G20CrMo钢中镍含量和G20Cr2Ni4钢中钼含量的要求（见表4，1982年版表2）；修改了G20CrNiMo和G20CrNi2Mo钢中硅、锰、铬含量的要求（见表4，1982年版表2）；加严了磷、硫含量，并增加了铝、钛、钙、氧、氢含量的要求（见表5，1982年版表2）；删除了平炉冶炼方法（见1982年版2.2）；力学性能修改为协议要求，并增加了G20CrMo钢力学性能指标，修改了G20CrNiMo力学性能指标（见6.5，1982年版2.4）；增加了G20CrMo钢率透性指标，并提高了G20CrNi2Mo距末端9mm硬度下限值（见表9， 1982年版表5）；加严了高级优质钢的低倍缺陷合格级别（见表10，1982年版表6）；修改了非金属夹杂物检验标准、取样方法和取样数量，并增加了氮化钛评级要求（见表6.9，
一
1982年版2.7)；显微组织修改为协议要求（见表6.11，1982年版2.9）；增加了脱碳层检测（见6.12）；修改了超声检测要求（见表6.14，1982年版2.11）；修订了复验与判定规则（见表8.4，1982年版4.3）；修改了包装、标志和质量证明书（见第9章，1982年版第5章）
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：大冶特殊钢股份有限公司、西宁特殊钢股份有限公司、东北特殊钢集团有限责任
公司、冶金工业信息标准研究院、宝钢特钢有限公司、燕山大学、洛阳轴研科技股份有限公司、钢铁研究总院。
本标准主要起草人：肖爱平、栾燕、苗红生、雷建中、卢必红、张福成、李德胜、陆鹤鸣、俞峰、康戈、 邹莲娣、徐尚呈。
本标准所代替标准的历次版本发布情况为：
GB/T3203—1982。
I GB/T3203—2016
渗碳轴承钢
1范围
本标准规定了渗碳轴承钢的分类与代号、订货内容、尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书
本标准适用于制作轴承套圈及滚动体用渗碳轴承钢热轧、锻制、冷拉及银亮圆钢（以下简称钢材）。 经供需双方协商，也可供应其他牌号及尺寸的钢材，具体要求宜在合同中注明。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T223.5 钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T 223.9 钢铁及合金 铝含量的测定 铬天青S分光光度法 GB/T 223.11 钢铁及合金铬含量的测定可视滴定或电位滴定法 GB/T 223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金 镍含量的测定 丁二酮分光光度法 GB/T223.26 钢铁及合金 钼含量的测定 硫氰酸盐分光光度法 GB/T 223.59 钢铁及合金 磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.60 钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量 GB/T 223.63 钢铁及合金化学分析方法 高碘酸纳（钾）光度法测定锰量 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.69 钢铁及合金碳含量的测定管式炉内燃烧后气体容量法 GB/T 223.77 钢铁及合金化学分析方法火焰原子吸收光谱法测定钙量 GB/T 223.82 钢铁氢含量的测定情气脉冲熔融热导法 GB/T 223.84 钢铁及合金钛含量的测定 二安替比林申烧分光光度法 GB/T224—2008 钢的脱碳层深度测定法 GB/T 225 钢 淬透性的末端淬火试验方法(Jominy试验） GB/T 226 钢的低倍组织及缺陷酸蚀试验法 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T702—2008 热轧钢棒尺寸、外形、重量及允许偏差 GB/T905—1994 冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差 GB/T908—2008 锻制钢棒尺寸、外形、重量及允许偏差 GB/T 1979 结构钢低倍组织缺陷评级图 GB/T 2101 型钢验收、包装、标志及质量证明书的一般规定 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T3207—2008银亮钢
1 GB/T3203—2016
GB/T 4162 锻轧钢棒超声波检验方法 GB/T 4336 碳素钢和中低合金钢 火花源原子发射光谱分析方法（常规法） GB/T 6394— 2002 金属平均晶粒度测定方法 GB/T10561—2005 钢中非金属夹杂物含量的测定标准评级图显微检验法 GB/T 11261 钢铁 氧含量的测定脉冲加热惰气熔融-红外线吸收法 GB/T 15711 钢材塔形发纹酸浸检验方法 GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法 GB/T 20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125 低合金钢 多元素含量的测定电感耦合等离子体发射光谱法 YB/T 4307 钢铁及合金氧、氮和氢含量的测定脉冲加热情气熔融-飞行时间质谱法（常规法）
3 ：分类与代号
3.1 钢按冶金质量分类：
a） 优质钢； b) 高级优质钢（牌号后加“A”）。
3.2 钢按冶炼方法分类：
a) 真空脱气； b) 电渣重熔。
3.3 钢按加工方法分类：
a) 锻制WHF； b) 热轧WHR； c) 冷拉WCD； d) 银亮：
1） 剥皮SF； 2） 磨光SP。
3.4 钢按使用加工用途分类：
a) 压力加工用钢UP； b) 切削加工用钢UC。
订货内容
4
按照本标准订货的合同应包括下列内容：
标准编号； b) 牌号； c) 尺寸及精度； d) 重量和/或数量； e) 冶炼方法（见6.2）； f) 交货状态（见6.3）； g) 冶金质量（见6.2、6.7~6.9）； h) 使用加工方法（见6.13）； i) 由供需双方协商，并在合同中注明的项目或指标； j) 其他特殊要求。 2
a) GB/T3203—2016
尺寸、外形、重量
5
5.1 尺寸 5.1.1 直径及其允许偏差
钢材的直径及其允许偏差应符合表1的规定。
表 1 钢材的直径及其允许偏差
钢材种类热轧圆钢锻制圆钢冷拉圆钢银亮圆钢经供需双方协商并在合同中注明，也可按其他级别规定交货
允许偏差
公称直径/mm，不大于
GB/T702—2008中表1第2组 GB/T908—2008中第1组 GB/T905—1994中h11级
310 400 60 120
GB/T3207—2008中表4的11(h11)级
5.1.2 长度 5.1.2.1 钢材的交货长度应符合表2的规定
表 2 钢材的长度
单位为毫米
钢材种类热轧圆钢锻制圆钢冷拉圆钢银亮圆钢经供需双方协商，并在合同中注明，也可提供其他长度要求的钢材。
通常长度 3000~12000 2 000~6 000 3000~6000 4 000~7 000
是否允许交付短尺
不允许不允许
允许交付长度不小于2000mm的短尺钢材，但重量应不超过该批总重量的10%
5.1.2.2 钢材应在规定长度范围内以齐尺长度交货，每捆中最长与最短钢材的长度差应不大于 1000mm。 5.1.2.3 钢材可按定尺或倍尺交货，其长度应在合同中注明，允许偏差为+°mm。 5.2 外形 5.2.1 弯曲度和不圆度
钢材的弯曲度和不圆度应符合表3规定。经供需双方协商，并在合同中注明，也可提供其他弯曲度和不圆度的钢材。
3 GB/T3203—2016
表3 钢材的弯曲度和不圆度
单位为毫米
弯曲度
不圆度
钢材种类
总弯曲度
每米弯曲度
不大于
热轧圆钢锻制圆钢
3.0 5.0 2.0 1.5 1.5
GB/T702—2008中表9 公称直径公差的70%
0.3%×钢材长度 0.5%X钢材长度 0.2%X钢材长度 0.15%×钢材长度 0.15%×钢材长度
直径≤25 直径>25
冷拉圆钢
公称直径公差的50%
银亮圆钢
5.2.2 扭转
钢材不应有显著扭转 5.2.3 端头形状 5.2.3.1 热轧（锻）圆钢端头应锯切或剪切整齐，不应有飞边、毛刺及影响使用的切斜和压扁。圆钢一般不允许气割。在个别情况下（主要指取样时）允许每批中不多于6支钢材的一端用气割。经供需双方协商，并在合同中注明，可一端或两端倒角交货。 5.2.3.2 冷拉圆钢和银亮圆钢端头不应有切斜和影响使用的剪切变形。 根据用户要求，并在合同中注明，端部可倒角交货。 5.3 重量
钢材一般按实际重量交货。根据用户要求，并在合同中注明，也可按理论重量交货。
6 技术要求
6.1 牌号及化学成分 6.1.1 钢的牌号及化学成分（熔炼分析）应符合表4的规定。除非得到用户同意，生产厂不应有意加人钙及其合金脱氧或控制非金属夹杂物形态。
表4 钢的牌号及化学成分
化学成分（质量分数)/% Mn
序号 1 2 G20CrNiMo 0.17~0.23 0.15~0.40 0.60~0.90 0.35~0.65 0.40~0.70 0.15~0.30 ≤0.25
牌号 G20CrMo
Si
Cr
Ni
Mo
Cu
C 0.17~0.23 0.20~0.35 0.65~0.95 0.35~0.65 ≤0.30 0.08~0.15 ≤0.25
G20CrNi2Mo 0.19~0.23 0.25~0.40 0.55~0.70 0.45~0.65 1.60~2.00 0.20~0.30 ≤0.25 G20Cr2Ni4 0.17~0.23 0.15~0.40 0.30~0.60 1.25~1.75 3.25~3.75 ≤0.08 ≤0.25 G10CrNi3Mo 0.08~0.13 0.15~0.40 0.40~0.70 1.00~1.40 3.00~3.50 0.08~0.15 ≤0.25
3 4 5 6 G20Cr2Mn2Mo 0.17~0.23 0.15~0.40 1.30~1.60 1.70~2.00 ≤0.30 0.20~0.30 ≤0.25 7 G23Cr2Ni2SilMo 0.20~0.25 1.20~1.50 0.20~0.40 1.35~1.75 2.20~2.60 0.25~0.35 ≤0.25 4
