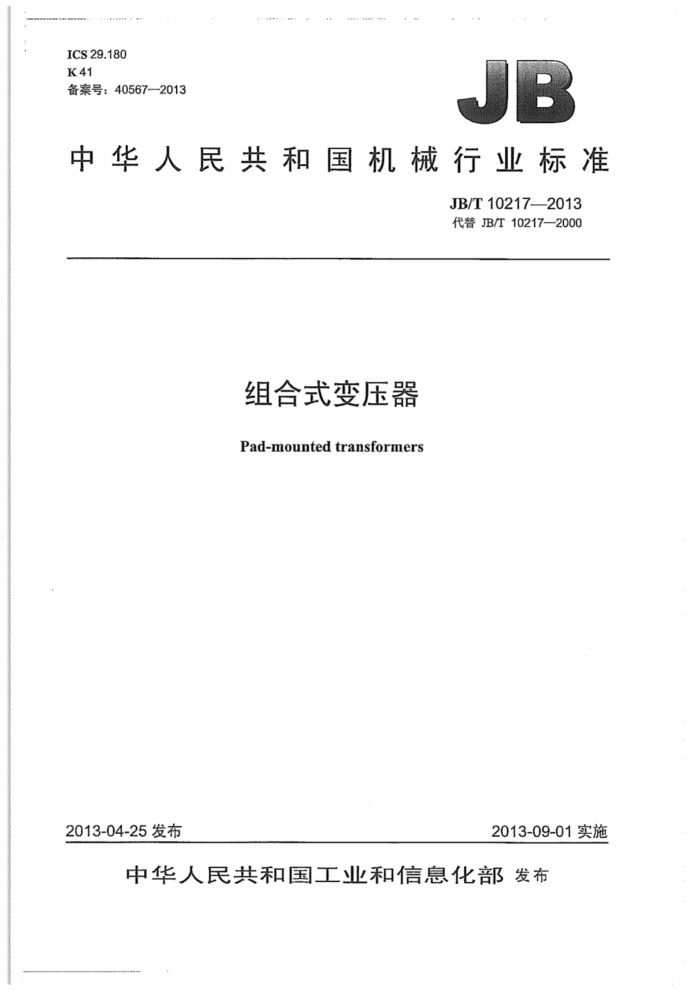

ICS29.180 K41 备案号：40567--2013
JB
中华人民共和国机械行业标准
JB/T102172013 代替JB/T10217—2000
组合式变压器 Pad-mounted transformers
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T10217--2013
目 次
前言 1范围 2规范性引用文件 3术语和定义 4使用条件 4.1正常使用条件.. 4.2特殊使用条件.. 5产品分类和产品型号 5.1产品分类 5.2产品型号. 6基本参数
T
6.1 额定电压 6.2 高压侧设备最高电压 6.3 额定容量. 6.4 高压分接范围 6.5 联结组标号. 6.6 额定电流... 6.7 额定频率 6.8 绝缘水平 6.9 声级水平 6.10 箱体防护等级， 6.11 温升限值 6.12 性能参数 7 技术要求 7.1 基本要求 7.2 允许偏差 7.3 箱体. 7.4 接地 7.5 机械特性 7.6 安全保护装置 7.7 油位指示装置 7.8 油温测量装置 7.9 油箱附件 8试验方法
8.1 一般检查 8.2 机械试验 8.3 油箱密封试验和机械强度试验 8.4 绝缘试验
7
1 JB/T10217—2013
8.5 温升试验 8.6 短路承受能力试验 8.7 防护等级试验 8.8 声级测定. 8.9 防雨试验 9检验规则 9.1 总则.. 9.2 例行试验 9.3 型式试验 9.4特殊试验... 10 铭牌.. 11 标志、起吊、包装、运输和贮存表1组合式变压器产品型号字母的排列顺序及涵义表2组合式变压器的绝缘水平，
8
.8
9 0
的出的5
江 JB/T10217—2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T10217—2000《组合式变压器》，与JB/T10217—2000相比主要技术变化如下：
-增加了20kV和35EV电压等级的相关内容；一增减并修改了一些引用标准；增减并修改了些术语和定义；调整了高压电器元件额定电流：在组合式变压器产品型号组成型式中，增加了特殊用途或特殊结构等方面的表示；一删除了有关低压辅助设备及低压辅助回路的相关技术内容：一删除了高压电器元件的绝缘水平；一删除了有关负荷开关额定短路关合电流的相关技术内容：一对其他有关的技术内容进行了修改和完善。
本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、顺特电气有限公司、明珠电气有限公司、国网
电力科学研究院、广东钜龙电力设备有限公司、三变科技股份有限公司、广东海鸿变压器有限公司、上海置信电气股份有限公司
本标准主要起草人：孙军、胡建新、邹长春、任晓红、王文光、俞尚群、郭献清、顾伟。 本标准于2000年11月首次发布，本次为第一次修订。
III JB/T10217--2013
组合式变压器
1范围
本标准规定了组合式变压器的术语和定义、使用条件、产品分类和产品型号，基本参数、技术要求、 试验方法、检测规则、铭牌、标志、起吊、包装、运输和贮存等。
本标准适用于电压等级为6kV~35kV、额定容量为30kVA~2500kVA~额定频率为50Hz的油浸组合式变压器。对于其他频率或额定容量的组合式变压器可参照使用本标准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB1094.1—1996电力变压器第1部分：总则 GB1094.2 电力变压器第2部分：温升 GB1094.3 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙 GB1094.5 电力变压器第5部分：承受短路的能力 GB/T1094.7电力变压器第7部分：汕浸式电力变压器负载导则 GB/T1094.10电力变压器第10部分：声级测定 GB/T2900.1 电工术语基本术语 GB/T2900.15 电工术语变压器、互感器、调压器和电抗器 GB4208外壳防护等级（IP代码） GB/T6451: 油漫式电力变压器技术参数和要求 GB/T11022-1999高压开关设备和控制设备标准的共同技术要求 GB/T15166.2高压交流熔断器，第2部分：限流熔断器 GB/T25289 20kV油漫式配电变压器技术参数和要求 GB/T25446 油浸式非晶合金铁心配电变压器技术参数和要求 JB/T501电力变压器试验导则 JB/T3837 变压器类产品型号编制方法 JB/T10088 6kV500kV级电力变压器声级 JB/T10681一2006组合式变压器用油浸式负荷开关
3术语和定义
GB1094.1—1996、GB/T2900.1~GB/T2900.15和JB/T10681—2006中确立的以及下列术语和定义适用于本文件。 3.1
组合式变压器pad-mountedtransformer 将变压器器身、负荷开关、熔断器等在油箱中进行组合的变压器。
1 JB/T10217--2013
f）三相电源电压对称
组合式变压器的三相电源电压应大致对称。
4.2特殊使用条件
除上述正常使用条件外的其他使用条件应按GB1094.1的规定。
5产品分类和产品型号
5.1产品分类
组合式变压器按油箱结构一般分为共箱式和分箱式： a）共箱式一般为高压电器元件与变压器器身共用一个变压器油箱。 b）分箱式一般为把负荷开关等高压电器元件单独置于一个油箱，而其他高压电器元件与变压器器
身置于另一个油箱，两油箱间油路不通。
5.2产品型号
5.2.1组合式变压器产品型号的组成型式如下：
口口-口·口-口口口
特殊使用环境代号电压等级，单位为干伏（KV）额定容量，单位为干伏安（kVA）特殊用途或特殊结构高压接线方案损耗水平代号产品型号基本字母
注1：“高压接线方案”与“特殊用途或特殊结构”间用“。”开。 注2：损耗水平代号“即变压器损耗水平代号）、特殊使用环境代号及产品型号的其他有关规定见JB/T3837。
5.2.2 组合式变压器产品型号字母的排列顺序及义按表1的规定。
表1组合式变压器产品型号字母的排列顺序及涵义分类
序号 1
酒 义
代表的字母
“共”箱式 “分”箱式
ZG ZF D S
型式相数
组合式变压器
“草相 “三"相一般变压器油高“燃”点油
2
绝缘油
3
R 一 B L LB TL
铜线铜“箔” “铝”线 “铝箔" “铜铝”复合
线国导线材质：
4
3 JB/T 102172013
表1（续）
+
序号 5
涵电工钢片非晶“合”金 “环”网型 “终端型 “地”下用 “风”力发电用
分类铁心材质
代表的字母
H H Z D F R RL
6
高压接线方案
特殊用途或特殊结构
7
一般结构 “立”体结构
卷（绕）铁心
如果调压线翻或调压段的导线材质为铜、其他导线材质为铝时表示铝。“铜铝”复合是指采用铜铝复合导线或采用铜铝复合线圈（如：高压线圈或低压线图采用铜包铝复合导线：高压线圈采用铜线，低压线圈采用铝线或低压线圈采用铜线、高压线圈采用铝线》的产品。 对于同时具有两种及以上特殊用途或特殊结构的产品，其字母之间用“·“隔开。
示例：ZGSBH11-Z-F-500/10 该型号表示共箱式、三相、绝缘油为一般变压器油、低压采用铜箱式绕组、铁心采用非晶合金、产品损耗水平代号
为11、商压接线方案为终端型、风力发电用、额定容量为500kVA、电压等级10kV的组合式变压器。
6基本参数
6.1额定电压
组合式变压器的额定电压如下：高压侧为：6kV10kV、20kV、35kV 低压侧为：0.4kV、0.69kV
6.2高压侧设备最高电压
组合式变压器的高压侧设备最高电压为：7.2kV、12kV、24kV、40.5kV。 6.3额定容量
组合式变压器的额定容量为：30kVA50kVA、63kVA、80kVA、100kVA、125kVA、160kVA、 200 kVA.250 kVA.315 kVA-400 kVA.500 kVA.630 kVA. 800 kVA.1000 kVA.1 250 kVA.1 600 kVA 2000kVA-2500kVA:
注：根据用户要求，也可选用其他额定容量。 6.4高压分接范围
组合式变压器的高压分接范围为土5%。 注：如果用户带要，组合式变压器的高压分接范围也可为土2×2.5%。
6.5联结组标号
组合式变压器的联结组标号为Dyn11、Yyn0或Yznl1e 注：根据用户要求，也可以选用其他联结组标号。
