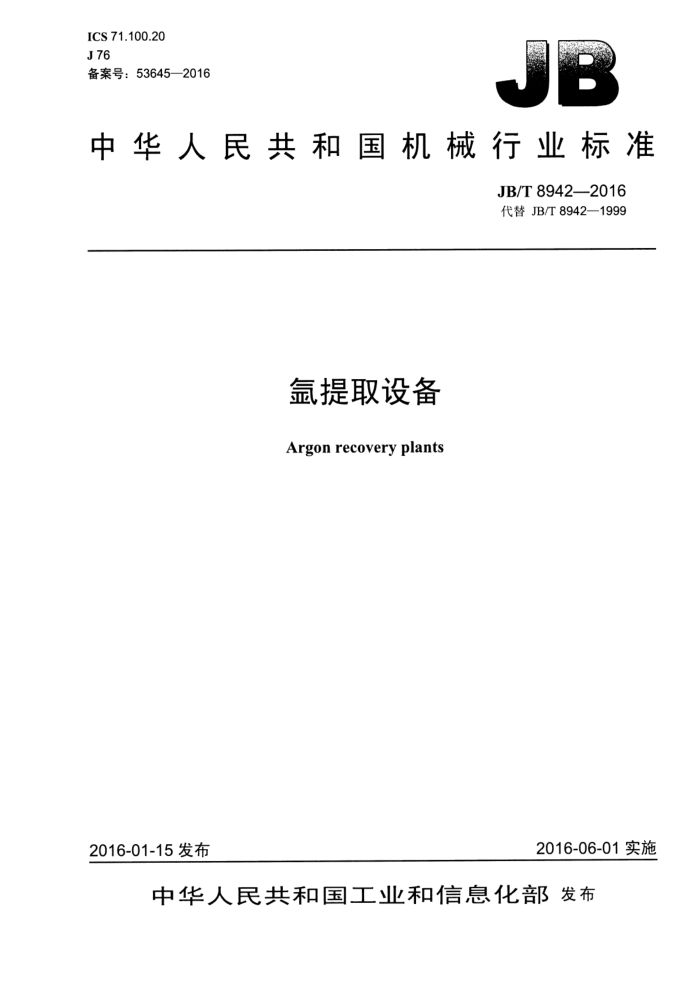

ICS 71.100.20 J76 备案号：53645—2016
中华人民共和国机械行业标准
JB/T 8942—2016 代替JB/T8942—1999
氩提取设备 Argon recovery plants
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 8942--2016
目 次
前音.
1I
范围. 2 规范性引用文件 3 产品类型和型号.. 4 技术要求.. 4.1工程条件.. 4.2 一般规定， 4.3产品性能指标... 4.4生产工艺要求... 4.5其他.. 5试验方法. 5.1 出厂检验.… 5.2 性能试验.. 6检验规则.
1
+.........................
............... ........
.................2
.3
2
.........................
A
....... 4
.5
................
标志、包装、运输和贮存
7
7.1 标志， 7.2 包装， 7.3 运输和贮存
...................................
8
:8
+............................................. JB/T 8942-2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T8942—1999《氯提取设备》，与JB/T8942—1999相比主要技术变化如下：
一本标准增加了提取设备的技术性能指标内容; -本标准修改了工程条件冷却水、仪表空气的规定。
本标准由中国机械工业联合会提出。 本标准由全国气体分离与液化设备标准化技术委员会（SAC/TC504）归口。 本标准起草单位：杭州杭氧股份有限公司、杭州杭氧低温液化设备有限公司。 本标准主要起草人：范燕萍、苏卫、周芬芳、王新杰、李吉南、蔡毅、胡炜、姚明本标准所替代标准的历次版本发布情况为：
ZB J76 014.1—1989, ZB J 76 014.2—1989; -JB/T 8942-1999。
II JB/T 8942—2016
造厂应对反馈意见及时处理。
5试验方法
5.1出厂检验
5.1.1 氩提取设备须经制造厂质量检验部门检查合格，并附有产品合格证方能出厂。 5.1.2压力容器必须按TSGR0004、GB150、JB/T4734的规定进行检验，并提供相应的质量证明文件。 5.1.3所有外购件、外配件及配套单机，如电动机、压缩机、泵、阀门、电控设备、仪表及其他部机等均须有制造厂的产品合格证明书。 5.1.4钯触媒催化剂和分子筛等吸附剂均应有制造厂的产品合格证明书。 5.2 性能试验 5.2.1 性能试验条件 5.2.1.1 氟提取设备的成套性能试验在用户现场进行。 5.2.1.2 空分设备运转正常，工况稳定后，与其配套的氟提取设备方可进行成套性能检验。 5.2.1.3 氟提取设备的成套性能检验必须在运行正常、工况稳定后进行，连续测定时间为48h或按合同规定， 每小时测定1次，取其平均值。 5.2.1.4 测试工况偏离本标准规定或偏离设计时，应对测试结果进行修正。 5.2.1.5产品氛的产量与纯度测定应同步进行。 5.2.1.6测试用仪器、仪表可以使用制造厂配套的仪器、仪表，但必须经过计量部门校验合格并在有效期内。 5.2.1.7测试用仪器、仪表精度见表7。
表7
测量参数温度测量压力测量 压力变送器
仪表名称
精度
铂电阻温度计Pt100 双金属温度计
经补偿和校验［±（0.15℃+0.0024t），t为实际温度）】 1.0级 0.1级 1.6级 0.1级 ± 2.0% 满度值的±1.5%，最小分度值10Pa～40 Pa，连接管内径≥6mm ± 1.0% ± 1.0% ± 1.0% 最小分度值为±2℃ 最小分度值为0.2×10-6（体积分数）
压力计差压变送器
流量测量 转子流量计
U型压差计氩分析仪 FSD 氯分析仪 FSD
成分分析 微量氮分析仪FSD
微量水分析仪微量氧分析仪
5.2.2 气态产品氩产量测定 5.2.2.1测试前应检查所有管接头，不得有泄漏或堵塞。 5.2.2.2 测量仪表：
a）通常采用流量测量节流装置。
5
