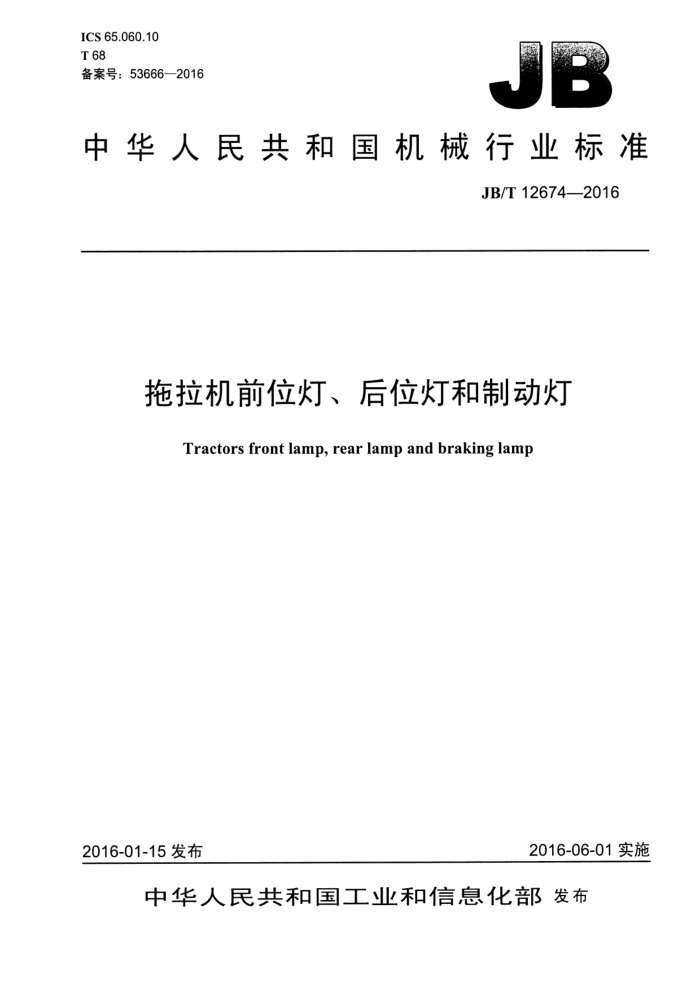

ICS 65.060.10 T 68 备案号：53666—2016
中华人民共和国机械行业标准
JB/T 12674—2016
拖拉机前位灯、后位灯和制动灯
Tractors front lamp, rear lamp and braking lamp
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T 12674-2016
目 次
前言. 范围. 2　规范性引用文件 3术语和定义 4要求..
.
1
........................................
4.1 -般要求， 4.2 配光性能 4.3 耐候性（适用于采用塑料配光镜的灯具） 4.4 耐温（适用于采用塑料壳体和配光镜的灯具） 4.5 耐振动. 4.6 耐冲击… 4.7 防尘..… 4.8 防淋雨 4.9 耐盐雾.. 4.10 连续点亮性（适用于采用塑料壳体和配光镜的灯具） 5 试验方法 5.1 般要求 5.2 配光性能. 5.3 耐候性, 5.4 耐温 5.5 耐振动.. 5.6 耐冲击. 5.7 防尘 5.8 防淋雨 5.9 耐盐雾 5.10 连续点亮性， 6 检验规则 6.1 出厂检验. 6.2 型式检验. 6.3 判定规则.. 6.4 生产一致性检验， 7 标志、 包装、运输和贮存.
...............................................
......
2
........................
......
6
s
7.1 标志 7.2 包装. 7.3 运输和贮存
10 .10
+....................................................................
图1 前位灯、后位灯和制动灯发光强度分布图图2防尘试验箱 JB/T 12674—2016
图3 淋水和溅水试验箱
....8
...........................
表1「 前位灯、后位灯和制动灯在基准轴线方向上的发光强度. 表2耐振动试验扫频频率、扫频周期、振动加速度、最大振幅、时间表表．耐冲击试验. .表防 试验. 表5耐盐雾试验... 表6试样数量、检验项目和顺序汇总表
3 .4
X
S .5
........ 9
I1 JB/T 12674—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：江苏省车用灯具产品质量监督检验中心、国家拖拉机质量监督检验中心、江苏省
农业机械试验鉴定站。
本标准主要起草人：许琳、姜和泉、梁毅、王惠平、蒋小明、高波、戚锁红。 本标准为首次发布。
III JB/T 12674—2016
拖拉机前位灯、后位灯和制动灯
1范围
本标准规定了拖拉机前位灯、后位灯和制动灯的术语和定义、要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于拖拉机前位灯、后位灯和制动灯。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1740--2007漆膜耐湿热测定法 GB/T2423.1电工电子产品环境试验 第2部分：试验方法　试验A：低温 GB/T2423.2电工电子产品环境试验　第2部分：试验方法　试验B：高温 GB/T2423.5电工电子产品环境试验第2部分：试验方法试验Ea和导则：冲击 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17电工电子产品环境试验　第2部分：试验方法　试验Ka：盐雾 GB4785—2007汽车及挂车外部照明和光信号装置的安装规定 GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB15766.1道路机动车辆灯泡尺小、光电性能要求 GB/T 20949 农林轮式拖拉机照明和灯光信号装置的安装规定 JB/T6701拖拉机前照灯
3术语和定义
GB/T20949界定的以及下列术语和定义适用于本文件。
3.1
装置device 用来执行一种或多种功能的部件或组合件。
3.2
可组合单灯grouped lamp 由两个单灯或组合灯组成的组合件，这些灯无论相同与否，应具有相同的功能，既可以作为单灯又
可以作为双灯的组成装置，一般标有“D”标识。 3.3
可更换光源 replaceable light source 不用工具就能插入灯座和从灯座上取出的光源。
3.4
不可更换光源 原 non-replaceable light source 只能进行整体更换的光源。 JB/T 12674--2016
3.5
光源模块light source module 个装置的专用光学部件，包含一个或几个不可更换光源，且只有使用工具才能从装置上卸掉。
3.6
S1 类制动灯 S1 braking lamp 只有一个发光强度级的制动灯装置。
3.7
S2 类制动灯 S2 braking lamp 具有两个发光强度级的制动灯装置，白天、晚上使用不同的发光强度级。
3.8
标准灯丝灯泡 standard filament lamp 具有无色透明玻壳（琥珀色灯泡除外），较小的灯丝几何公差、尺小公差并用于测量照明或光信号
装置光学性能的灯丝灯泡。每种类型的标准灯丝灯泡仅规定一种试验光通量。 3.9
试验光通量 test luminous flux 为了测量照明或光信号装置光学性能，在试验时对标准灯丝灯泡必须调整到的光通量。
3.10
光色light color 发光体发出的光被物体透射或反射后的颜色。
3.11
配光 light distribution 光信号装置发射的可见光的光度（照度或发光强度）分布。
3.12
配光镜lens 通过发光面透射光束的最外面的部件。
3.13
HV 点 HV point 过灯具基准中心的水平线至配光屏幕的垂足。
3.14
H-H线 H-H line 在配光屏幕上通过HV点的水平线。
3.15
V-V线V-Vline 在配光屏幕上通过HV点的铅垂线。
4　要求
4.1一般要求
4.1.1前位灯、后位灯和制动灯应满足本标准的要求。 4.1.2前位灯、后位灯可组合成组合灯或混合灯，也可作为示廓灯使用。 4.1.3在黑暗中也能把灯泡装在正确的位置上，即定位卡脚能准确进入定位槽中（尺寸配合适当），当灯泡装错位置有明显歪斜时，应能调整到正确位置。 4.1.4前位灯、后位灯和制动灯的光色在本标准图1所示的区域内，应符合GB/T20949规定的要求。 2 JB/T 12674—2016
前位灯为白色，后位灯和制动灯均为红色，颜色应均匀，在区域外光色应无明显变化。色度特性应符合 GB 4785—2007 中4.2.4 的要求。 4.1.5可更换光源式装置应使用符合GB15766.1规定的灯丝灯泡。 4.1.6 不可更换光源式装置的标称电压可为6V、12V或24V，其光电参数由主机厂与灯具制造厂商定。 4.2配光性能 4.2.1前位灯、后位灯和制动灯在基准轴线方向上的发光强度应符合表1的规定。
表1前位灯、后位灯和制动灯在基准轴线方向上的发光强度
单位为坎
发光强度 最大值
灯类前位灯
发光强度最小值
单灯 可纽合单灯 两个单灯纽合(双灯)
42 一 8.5 130 366 56
84
2.8 2.8 2.8 42 90 21
60 100 12 185 520 80
与前照灯混合的前位灯
后位灯个发光强度级（S1类）二个发光强度级
17 260 728 112
制动灯
白天夜晚
(S2 类)
4.2.2前位灯、后位灯和制动灯的几何可见度最小角应符合GB/T20949的规定，并且在几何可见度最小角范围内，发光强度应符合下列规定：
a）在图1所示的各测量方向上，发光强度不低于各测量方向上的百分数与表1规定的发光强度最
小值的乘积。
20
10°
10
2(
H
H
10
20
201
20
-10°
10°
-20°
-10° -5°
20°
0
5
L
注：图中度数足与H—H线所成的水平角和与V一V线所成的垂直角。
图1前位灯、后位灯和制动灯发光强度分布图
b）在任一可见方向上的发光强度应不大于表1规定的最大值。 c）对于与制动灯混合的后位灯，H一H向下5°线及其以下范围的允许发光强度为60cd。 d）在任一可见方向上，前位灯、后位灯的发光强度应不低于0.05cd。
2
