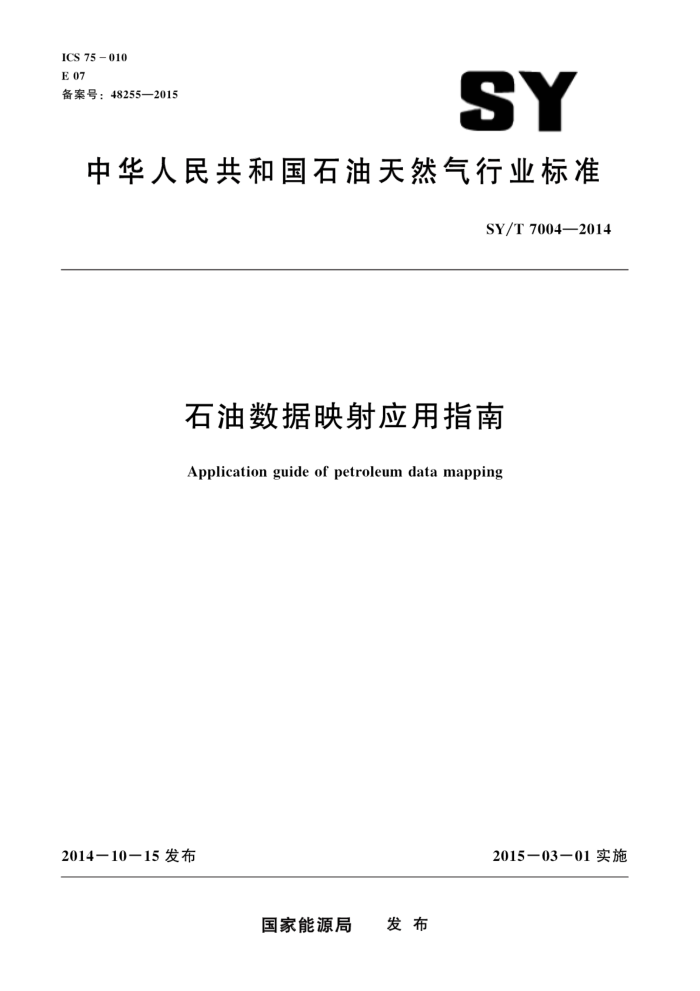

ICS 75-010 E 07 备案号：48255—2015
SY
中华人民共和国石油天然气行业标准
SY/T 70042014
石油数据映射应用指南
Application guide of petroleum data mapping
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T7004—2014
目 次
前言引言
I
I
范围规范性引用文件
2
3 术语和定义 4数据映射的概念 5数据映射框架与流程 6属性映射规则分类附录A（资料性附录） E&P数据模型与EPDM模型间差异性分析附录B（资料性附录） 石油数据映射 石油勘探开发数据模型与EPDM模型间的映射实例10 参考文献
13 SY/T7004—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由石油信息与计算机应用专业标准化委员会提出并归口。 本标准起草单位：中国石油勘探开发研究院、东北石油大学、大庆油田勘探开发研究院。 本标准主要起草人：袁满、高雪、黄刚、袁靖舒、熊华平、陈付平、吕洪艳、富宇、王开燕。
Ⅱ SY/T70042014
引 言
本标准定义了模式层映射、表级映射以及属性级三级映射模式。重点定义了属性级的映射规范。 使得石油领域数据映射有规范可遵循。无论是数据交换，还是集成，通过对这些映射规则的解析可以实现从源模式数据模型到目标模式数据模型的数据抽取、转换以及加载或数据处理等应用，从而实现数据交换。本标准主要阐述数据映射的原则，定义了相关术语、映射的流程、映射规则分类等。通过这些过程分析，提炼出企业数据映射规范化过程的一般性指导方法 SY/T 70042014
石油数据映射应用指南
1范围
本标准规定了石油天然气行业信息系统两个数据库之间数据映射的基本概念，流程、映射的分类
以及各种映射规则。
本标准适用于石油行业各级信息系统的数据交换和数据集成，包括： a） 数据交换。 b）应用集成。 c） 数据集成。 d) 数据接口。 e) 数据抽取、转换和加载。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20001.1一2001标准编写规则第1部分：术语 SY/T6227一2005石油工业数据库设计规范 SY/T6705一2007石油工业数据元设计原则
3术语和定义
GB/T20001.1一2001界定的以及下列术语和定义适用于本文件
3.1
模式 schema 数据库中数据的逻辑结构和特征的描述，用来反映数据的结构及其联系。它既不涉及数据的存储
和硬件环境，也不与具体的应用有关，一个数据库只有一个模式，模式也称为逻辑模式。
［SY/T6227—2005，定义2.39]
3. 2
数据模型 data model 表示数据及数据间的联系的一种方法。它被用来抽象、表示和处理现实世界中的数据和信息，是
数据库系统的核心和基础，
［SY/T6227—2005，定义2.9
3.3
数据库database 存放数据的仓库，是指长期存储在计算机内的、有组织的、可共享的数据集合。其中的数据按一
定的数据模型组织、描述和储存，具有较小的几余度、较高的数据独立性和易扩展性，并为各种用户共享。
1 SY/T7004—2014
［SY/T6227—2005，定义2.4]
3. 4
关系relation 关系模型中的一张二维表。 ［SY/T6227—2005，定义2.24]
3.5
数据元素 data element 用一组属性描述定义、标识、表示和允许值的一个数据单元。 ［SY/T6705—2007，定义3.1
3. 6
数据data 信息的物理存储形式，是计算机能处理的各种事实、数字，字符等各种符号的集合。 ［SY/T6227—2005，定义2.2]
3. 7
属性 attribute 实体或联系的性质的抽象表示。 ［SY/T6227—2005，定义2.16]
3.8
域 domain 属性的取值范围称为该属性的域。 ［SY/T6227—2005，定义2.17］
3.9
属性值 attribute walue 属性按着属性域约束取的值。
3.10
元组 tuple 关系模型二维表中的一行即为一个元组。 ［SY/T6227—2005，定义2.25］
3.11
实体关键宇 entity key 在一个实体集中唯一标识一个实体的属性或属性集称为该实体集的关键字或标识键。 ［SY/T6227—2005，定义2.18
3.12
候选码 candidate key 若关系中的某一属性组的值能唯一地标识一个元组则称该属性组为候选码
3.13
主码 primary key 若一个关系有多个候选码，则选定其中一个为主码，也称为主键。
3.14
外键 foreign key 设X是关系模式R的一个非关键字属性集，但X是另一个关系的关键字，则称X是R的一个
外键。
LSY/T6227- 2005，定义2.28
2 SY/T 70042014
3.15
映射、原象，、象mapping，original image，image 设两个集合A和B，和它们元素之间的对应关系F，如果对于A中的每一个元素，通过F在B中
都存在唯一一个元素与之对应，则该对应关系F就称为从A到B的一个映射（mapping），其中A称为原象，B称为象。 3.16
数据异构dataheterogeneous 对同一模式，或者是同一数据表或者是同一属性的不同描述方式。
3.17
数据映射datamapping 在描述同一模式的两个不同数据模型间，或者是描述同一属性的不同表间或相同表间，以及两个
属性间建立对应关系的过程称为数据映射，包括模式映射，表映射以及属性映射三种。 3.18
模式映射 schema mapping 两个不同数据模型间建立对应关系的过程。例如建立POSC的Epicentre面向对象数据模型与石
油勘探开发数据库模型间的对应关系，就称为POSC向石油勘探开发数据库的模式映射。 3.19
表映射 tablemapping 建立两个不同关系模式间的数据模型中关系表间的对应过程
3.20
属性映射attriubte mapping 建立两个不同模式间的数据模型中两个不同表中的属性对应关系的过程。属性映射是数据映射中
的关键。 3.21
源模型 source data model 在建立两个不同模式下的不同数据模型间的映射关系时，包含原象的数据模型，称为源模型。
3.22
目标模型 destination data model 在建立两个不同模式下的不同数据模型间的映射关系时，包含象的数据模型，称为目标模型。
4数据映射的概念
数据映射是两个不同数据模型间建立数据元素对应关系的过程。 4.1映射关系定义
是指同一数据领域内。存储相关数据的不同关系数据库的数据模型之间的对应关系。 a 映射关系：设由一个三元组关系来描述映射关系M=（S，T，>），S代表源模型的所有实例
集合，T代表目标模型中的所有实例集合，>代表之间的逻辑规则公式，是源与目标之间元组依赖关系的有限集合。映射关系分为模式级映射、表级映射、属性级映射三个层次，本标准中也简称为模式映射、表映射和属性映射。
b）模式级映射：设定SS为源模式，ST为目标模式，两模式间存在从SS向ST映射关系Fs*
FssS.
记为 ST- SY/T 7004—2014
表级映射：设Ts为源数据库中的数据表，Tt为来自目标数据库中的数据表，Ts与Tt之间映射关系Ft，记为：Tt一 LTs
d) 属性级映射：设定A和B分别为来自源表Ts和目标表Tt的两个非空的属性集合，若存在
个对应规则Fa，使A属性集合中的属性Ai（1 A
B
F
图1 属性映射关系
注1：属性级映射是映射关系中最基本的，或者是最原子的，是数据转换规则处理的最小单位。 注2：属性级映射主要包括null：11：null，1：1，n：1，1：n五种映射关系。
4.2属性映射的关键步骤
映射关系的确定需要三个步骤：
确定映射源模式与目标模式。
a
b)1 确定表级映射关系，即确定映射的源数据表与目标数据表。
通过划分映射来源，确定属性间映射关系，从源表属性与目标表属性的五种映射关系（null：1，1：null，1：1，n：1，1：n）中确定出属性级映射的具体关系。
数据映射框架与流程
5
数据映射的流程如图2所示
1调用
映射规则检测模块
描述
数据字典访间接口
2参照映射模式
3调用
目标数据字典库
目标库
映射规则定制模块
4写人
描述
8
源库
源数据字典库
映射规则库
6提取数据
5调用
7生成加载文件
数据转换模块
数据加载模块
图2数据映射流程图
由源数据字典和目标数据字典分别对源库和目标库中的各个关系表及属性进行详细描述，通
a)
过数据访问字典访问接口访问源库和目标库的数据字典信息。
4
