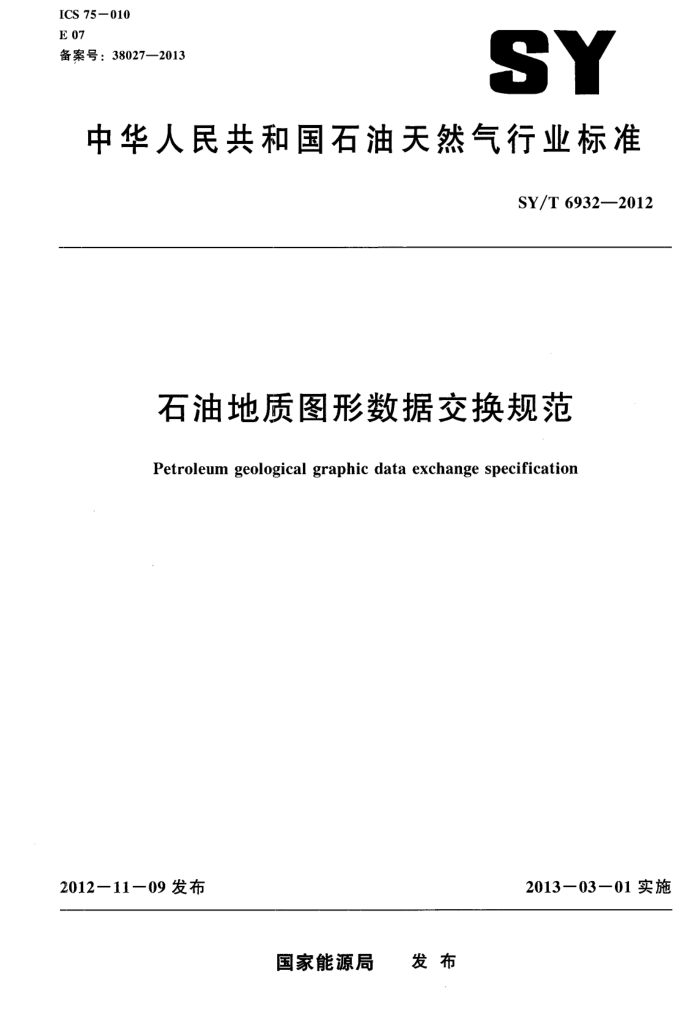

ICS 75-010 E 07 备案号：38027—2013SY
中华人民共和国石油天然气行业标准
SY/T 69322012
石油地质图形数据交换规范
Petroleum geological graphic data exchange specification
2012一11一09 发布
2013一03一01实施
国家能源局 发布 SY/T 6932—2012
目 次
前言
范围 2. 规范性引用文件
1
术语和定义平面图文件格式定义
3
4.
5 录井图文件格式定义 6 多井连通剖面图文件格式定义 7 交汇图文件格式定义附录A（规范性附录） 平面图文件格式说明附录B（规范性附录） 录井图文件格式说明附录C（规范性附录） 剖面图、对比图文件格式说明附录D（规范性附录）交汇图文件格式说明参考文献··
3()
55 109 150 157 171 SY /T 6932---2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本标准由石油信息与计算机应用专业标准化技术委员会提出并归口。 本标准起草单位：大庆油田有限责任公司勘探开发研究院。 本标准主要起草人：吴钧、陈可为、熊华平、张铁刚、张全、于波、朱吉军。 SY/T 6932—2012
石油地质图形数据交换规范
1 范围
本标准规定了平面图、录井图、剖面图、对比图、交汇图的图形文件格式。 本标准适用于石油地质图形的存储。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5751石油地质岩石名称及颜色代码 XML 1.可扩展标记语言（Extensible markup language)
3术语和定义
下列术语和定义适用于本文件。
3.1
矢量图vectorgraph 根据几何特性来绘制的图形，图形的构成元素包括点、线、矩形、多边形、圆和弧线等，这些元
素都是通过数学计算获得。矢量图形最大的优点是无论放大、缩小或旋转等不会失真，和分辨率无关，文件占用空间较小。 3. 2
图层 drawing layer 图件中某类图形元素集合的管理单元。
3.3
XML extensible markup language 可扩展标记语言，使用标签实现对数据含义自描述，通过标签树形层次结构化存储数据，是数据
定义与存储的国际标准。 3. 4
对象 object 具有明确定义的边界和封装状态与行为特征的实体。
3.5
业务对象 business objects 根据业务中的名词从业务域中提取的对象，是简单的真实世界的软件抽象。
3.6
地理信息 geographic information 直接或间接与地球位置相关的事物或现象的信息。
1
SY/T 6932---2012
3.7
笛卡儿坐标系 Cartesian coordinate system 给出与n个相互垂直轴相关的点的位置的坐标系。
3.8
大地坐标系 geodetic coordinate system 位置由大地经度和大地纬度及（在三维的情况下）大地高程确定的坐标系。
3.9
投影坐标系projected coordinate system 由地图投影产生的二维坐标系。
3.10
坐标参照系 coordinate reference system 通过基准与现实世界相关的坐标系。
3. 11
坐标 coordinate 用来指示N维空间中点的位置的数值序列。
3.12
点 point 零维几何元素，表示一个位置。
3.13
曲线 curve 一维几何元素，表示一条线的连续映射。
3.14
曲面 surface 二维儿何元素，局部代表一个平面区域内连续的映射。
3.15
数据体data volume 对相互之间存在一种或多种特定关系的数据进行组织和存储的集合。
3.16
网格数据 grid data 与特定参照系相对应空间的规则化数据，是计算机中以栅格结构存贮的内部数据。
4平面图文件格式定义
4.1语法规则
语法遵照XML1.0规定的语法规则。 4.2文件总体结构
文件总体结构包括文件头、打印模板集合、业务对象集合、样式对象集合、图层集合、数据体、 文件尾七个部分。
文件根标签是
2 SY/T 6932--2012
4.3文件头
文件头记录整幅图相关的内容。
3
SY/T 6932—2012
投影参数的具体定义见A.1。
4.4打印模板集合
打印模板集合记录用户打印设置属性。
4 SY/T 6932—2012
打印模板具体定义见A.2。 4.5业务对象集合
业务对象集合记录石油地质分析应用中的业务对象。
