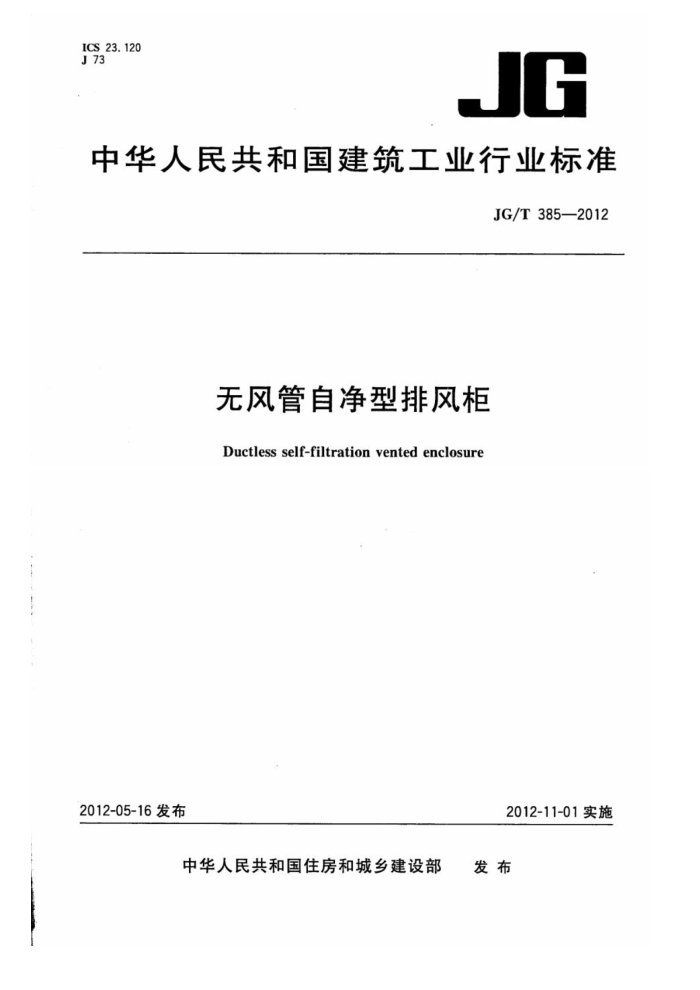

ICS23.120 J73
JG
中华人民共和国建筑工业行业标准
JG/T385—2012
无风管自净型排风柜
Ductless self-filtration vented enclosure
2012-11-01实施
2012-05-16发布
中华人民共和国住房和城乡建设部 发布 JG/T385—2012
次
目
前言 1范围 2 规范性引用文件 3 术语和定义 4 分类和标记基本要求
1
2
5 6 技术要求
试验方法 8 检验规则
7
标志、包装、运输和贮存附录A（资料性附录） 适用性判定及安全提示附录B（规范性附录） 常用化学试剂吸附量附录C（规范性附录） 过滤效率试验方法· 附录D（规范性附录） 操作孔截面风速试验方法附录E（规范性附录） 控制浓度试验方法
9
-
C
11 16 18 JG/T385—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。 本标准负责起草单位：同济大学。 本标准参加起草单位：中国疾病预防控制中心环境与相关产品安全所、中国中元国际工程公司、中
国石化集团上海工程公司、中国科学院上海药物研究所、上海市建设交通委科技委员会、江苏龙灯化学有限公司、苏州市环境监测中心站、昆山依拉勃无管过滤系统有限公司。
本标准主要起草人：刘东、李强民、卢道尼、赵国通、戴自祝、赵侠、袁园、汪静、孙艳、顾海东、 冯秀珍。 JG/T385—2012
无风管自净型排风柜
1范围
本标准规定了无风管自净型排风柜的术语和定义、分类和标记、基本要求、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。
本标准适用于在建筑室内进行的中小型化学实验和常规化学实验用无风管自净型排风柜的生产与检测，不适用于生物安全实验及其他未通过适用性判定的排风柜。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9068采暖通风与空气调节设备噪声声功率级的测定 工程法 GB/T13306标牌 GB/T13554 高效空气过滤器 GB/T16803 采暖、通风、空调、净化设备术语 JB/T6412 排风柜 JB/T9065 冷暖通风设备 包装通用技术条件 JG/T222 实验室变风量排风柜
3术语和定义
GB/T16803、JB/T6412、JG/T222界定的以及下列术语和定义适用于本文件。
3.1
无风管自净型排风柜ductlessself-filtrationventedenclosure 自身带有风机并对实验过程中产生的空气污染物进行过滤和吸附处理的排风柜。它可将空气污染
物浓度降低到安全范围内，从而可使排出的气流在室内循环。 3.2
吸附过滤器adsorptionfilter 由活性炭或其他吸附材料制作而成，在额定条件下可吸附分子级气态污染物的过滤器。
3. 3
吸附量adsorptioncapacity 无风管自净型排风柜过滤器出风端的污染物浓度达到其时间加权平均允许浓度（TWA)规定值的
1%时，过滤器所能吸附的污染物质量。 3.4
额定吸附量nominaladsorptioncapacity 在实验室检测标准条件下，无风管自净型排风柜过滤器出风端污染物浓度达到其时间加权平均允
许浓度（TWA）规定值的1%时，过滤器的吸附量。
1 JG/T385—2012
3.5
操作孔截面风速 facevelocityof operationopening 无风管自净型排风柜操作孔截面的平均风速。
3.6
非兼容性化学品 incompatiblechemicals 置于一起时可能导致燃烧、爆炸、毒性或对环境、人身安全危害性进一步加剧的化学品。
4分类和标记
4.1分类 4.1.1按功能分为：操作型排风柜，代号为CZ；储存型排风柜，代号为CC。 4.1.2按结构形式分为：台式，代号为T：落地式，代号为L。 4.1.3按照吸附过滤器层数分为2级：
-
A级：设有双层分子过滤器，第一层位于下方，第二层位于其垂直上方；在两层过滤器中间设有过
滤器污染物检测端口。 B级：设有单层分子过滤器，过滤器饱和检测端口设于过滤器垂直上方。
4.1.4按过滤器配置分为3种类型：
一配高效过滤器，代号为G；配亚高效过滤器，代号为Y；一无高效和亚高效过滤器，代号省略。
4.2标记
WZ----0
过滤器配置吸附过滤器层数结构功能无风管自净型排风柜，用“WZ”表示
4.3 标记示例
1
WZ-CZ-T-A-Y：配亚高效过滤器的A级台式操作型排风柜 WZ-CC-L-G：配高效过滤器的落地式储存型排风柜 WZ-CC-L：无高效及亚高效过滤器的落地式储存型排风柜
5基本要求
5.1适用性要求 5.1.1无风管自净型排风柜在使用前应进行适用性判定，适用性调查表的要求可参见附录A，制造商应根据调查结果提出吸附过滤器使用寿命的建议。 5.1.2 非兼容性化学品应有明显的识别及分隔标记，即非兼容性化学品应存放在无风管自净型排风柜 2
