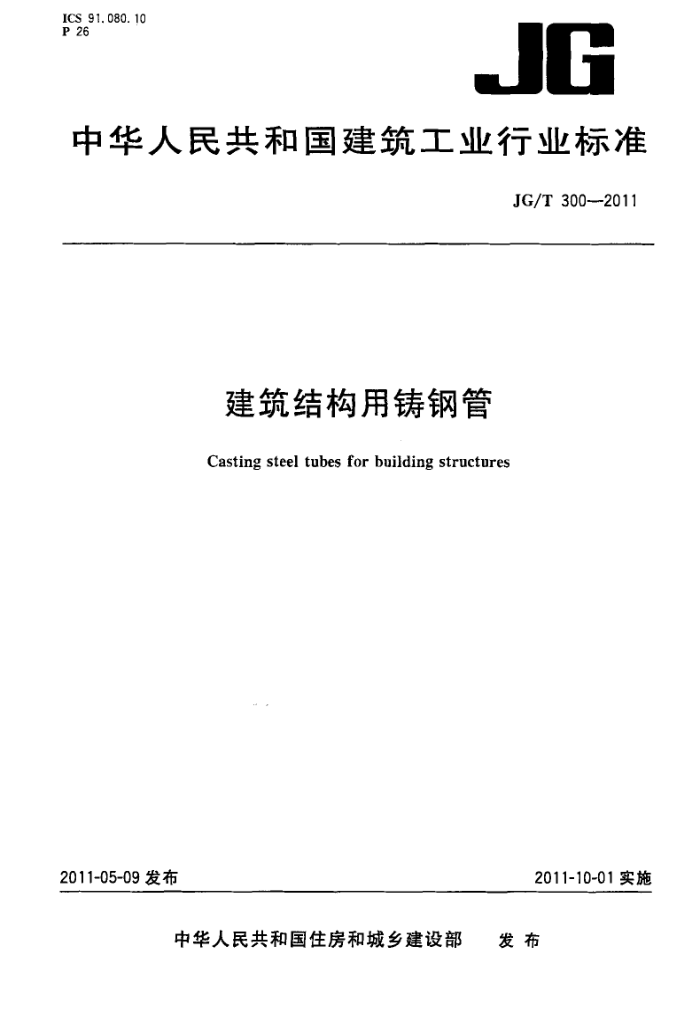

ICS 91. 080. 10 P 26
JG
中华人民共和国建筑工业行业标准
JG/T300--2011
建筑结构用铸钢管
Casting steel tubes for building structures
2011-05-09发布
2011-10-01实施
中华人民共和国住房和城乡建设部 发布 JG/T 300—2011
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。 本标准负贵起草单位：中国钢结构协会房屋建筑钢结构分会。 本标准参加起草单位：江苏永益铸管股份有限公司、清华大学、上海同清科技发展有限公司、长江精
工钢结构（集团）股份有限公司。
本标准主要起草人：傅德生、柴昶、曹富荣、王亚峰、郭彦林、诸福华、陈国栋。
I JG/T300-2011
建筑结构用铸钢管
1 范围
1.1本标准规定了建筑结构用离心工艺制造铸钢管的牌号表示方法、技术要求、制造工艺与交货状态、 试验方法、检验规则及标志、包装和质量证明书等。 1.2本标准适用于用离心铸造工艺生产的铸钢管（以下简称铸钢管），产品主要用于建筑钢结构，塔枪结构与桥梁结构等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T222 钢的成品化学成分允许偏差 GB/T 223 钢铁及合金化学分析方法 GB/T228 金属材料拉伸试验室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T2102 钢管的验收、包装、标志及质量证明书 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T6060.1-1997表面粗糙度比较样块铸造表面 GB/T7233.1铸钢件超声检测第1部分：一般用途铸钢件 GB/T9444铸钢件磁粉检测 GB/T17395 5无缝钢管尺寸、外形、重量及允许偏差
3术语和定义
下列术语和定义适用于本文件。
3. 1
弯曲度curving 钢管沿着长度方向轴向弯曲的最大矢高。
3. 2
离心铸造centrifugal casting 将液体金属浇入旋转的铸型中，使液体金属在离心力作用下充满铸型并凝固成形的一种铸造方法。
4标记及示例
4.1标记
铸钢管的牌号由代表离心铸造的拼音字母（LX)和屈服强度值组成，如LX345。如：铸钢管标记由
1 JG/T 300—2011
铸钢管牌号、外径、壁厚及标准号组成
LX-DX-JG/T300—2011
标准号壁厚外径屈服强度
4.2标记示例
牌号为LX345，截面规格：直径（外径）为700mm，壁厚为70mm的铸钢管，其标记为： LX345-D700X70-JG/T300—2011
5技术要求
5.1化学成分
铸钢管材料应在电弧炉中用氧化法或相当方法进行冶炼，其化学成分应符合表1的规定。
表1 化学成分（质量分数）
%
牌号 c Si Mn S LX 235 ≤0.22 ≤0.50 0.50~ ≤0.0251 ≤0.030
Q
Nb Ti
Ni
Cr
Mo
V
1. 20 0.50~ 1.50 0.50~ 1. 50 0.80~
≤0.025] ≤0.030 ≤0.50 ≤0.20 0.50 0.02~
0.015~ 0. 01~
LX 345 ≤0.20 ≤0.80
0. 15 0. 06 0.10 0. 02~ 0.015~ 0.01~ 0.15 0.06 0.10
LX 390 ≤0.20 ≤0.80
0.0250.030 ≤0.50 《0.50 ≤0.50
1. 50 ≤0.025 ≤0.030 ≤0.50 ≤0.50 2.50 0. 02~
0.015~ 0.01~
LX 420 ≤0.20 1.00
0.15 0. 06 0. 10
注1：LX345、LX390、LX420化学成分中，至少应含有V、Nb、Ti中的一种；如同时含有其中两种以上元素，至少
应有一种元素的含量不低于规定的最小值。 注2：经供需双方协商，也可采用其他牌号的钢材制造铸钢管。 注3：经供需双方协商，可加人适量稀土元素，改善铸钢管的性能。
5.2碳当量
各牌号的碳当量（Ceq)应符合表2的规定，计算时采用熔炼分析值，并按式(1)计算。
Ceq(%)=C+Mn/6+(Cr+Mo+V)/5+(Ni+Cu)/15
.(1)
式中： Ceq- 碳当量（%）； C 碳含量（%）； Mn- 锰含量（%）； Cr- 铬含量（%)； Mo- 钼含量（%）； 2 JG/T 300—2011
V—-钒含量（%）； Ni- 镍含量（%）； Cu- -铜含量（%）。
表2碳当量
碳当量Ceq/%
交货状态
牌 号
50mm ≤0.39 ≤0.41 ≤0.42 ≤0.45
t>50mm ≤0.40 ≤0.43 ≤0.44 0.45
LX 235 LX 345 LX 390 LX 420
正火十回火正火十回火正火十回火正火十回火
注：t为管壁厚度。
5.3力学性能
铸钢管力学性能应符合表3的规定。
表3力学性能
抗拉强度
伸长率A/
0℃冲击吸收功/
屈服强度 R./(N/mm*) Rm/(N/mm)
牌号
壁厚/mm N50
%
J
≥235 ≥225 ≥215 ≥325 ≥295 ≥275 ≥370 ≥355 ≥330 ≥400 ≥380 ≥360
400~480
≥22
≥34
LX 235 >50~≤100
>100 ≤50
≥34
LX 345 >50~≤100
470~550
≥21
>100 N50
≥34
LX 390 >50~≤100
490~570
≥20
>100 M50
≥19
≥34
LX 420 >50~≤100
520~600
>100
注1；所列性能指标系经正火和回火处理的铸钢管。如有特殊要求时，铸钢管可进行调质处理。 注2：冲击吸收功规定的最小值适用于三个数值的平均数，允许单个数值低于规定的最小值，但不能低于该值
的70%。 注3：一20℃或－40℃冲击吸收功可由供需双方协商确定。
5.4表面质量 内在质量 5.4.1 铸钢管表面经喷丸（砂）处理后，表面粗糙度（Ra）应符合GB/T6060.1-1997标准的规
3
