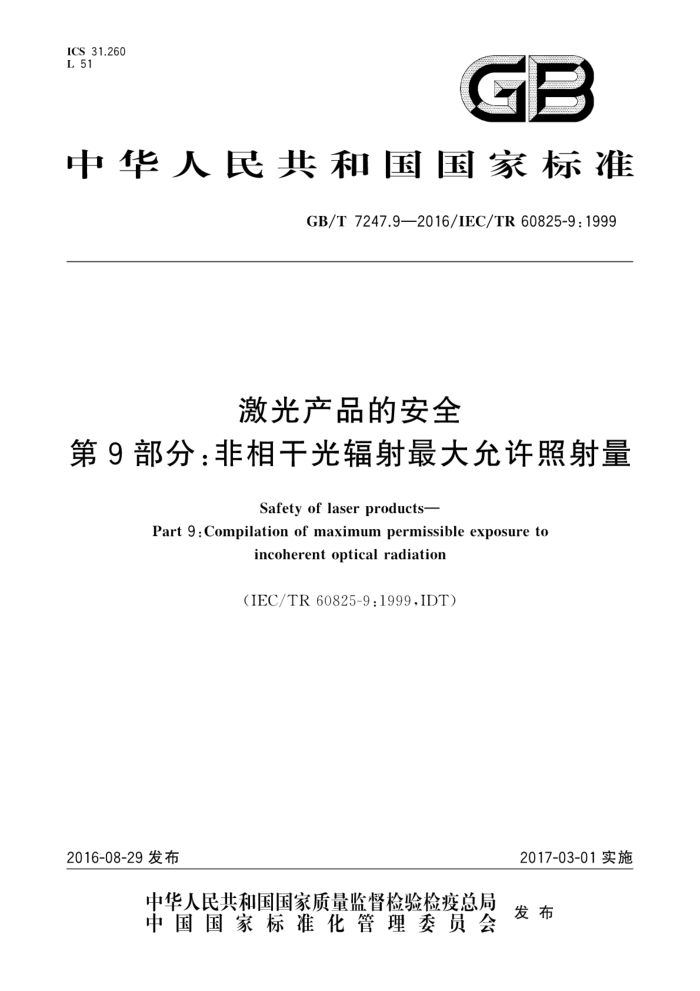

ICS 31.260 L 51
GB
中华人民共和国国家标准
GB/T7247.9—2016/IEC/TR60825-9:1999
激光产品的安全
第9部分：非相干光辐射最大允许照射量
Safety of laser products-
Part 9:Compilation of maximum permissible exposure to
incoherent optical radiation
（IEC/TR60825-9:1999,IDT)
2017-03-01实施
2016-08-29发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 7247.9—2016/IEC/TR 60825-9:1999
目 次
前言 1 范围
H
规范性引用文件 3 术语和定义最大允许照射量 4.1 概述 4.2 测量孔径 4.3 瞳孔直径 4.4 重复脉冲辐射、调制辐射或扫描辐射 4.5 光源的对向角 4.6 时间基准 4.7 辐射亮度和辐照度 4.8 眼晴的最大允许照射量 4.9 皮肤的最大允许照射量 4.10 光度量测量·
+
1
12
12
12
12
18
5
18 18 18
5.1 测量条件 5.2 测量方法：
附录A（规范性附录）ICNIRP给出的蓝光危害光谱函数和视网膜热危害函数附录B（规范性附录）ICNIRP给出的紫外照射限值和光谱加权函数附录C（规范性附录）CIE给出的相对光谱光视效率…. 附录D（资料性附录) 作用谱参考文献
22
24
26
28
31
图 1 表观光源对向角的定义图2 辐射亮度的定义图3 立体角的定义图4 按照Reeves，瞳孔直径对视场亮度的关系曲线图5 相对光谱响应S（入）图6 视网膜热危害函数R（入）和视网膜蓝光危害函数B（）图7 波长范围从1050nm～1 1150nm.分别采用α 图8 测量（总）辐射亮度的测量条图 9 光源对向角的确定图10 光源对向角的确定
10
用
1 GB/T7247.9—2016/IEC/TR60825-9:1999
表1 辐射度量和光度量的比较表表2 适用于测量辐照度、照度、辐射亮度和总辐亮度的最小孔径直径表3 眼的极值对向角表 4 UV辐射的最大允许照射表5 眼睛的最大允许照射量表A.1 蓝光危害光谱函数和视网膜热危害函数表 B.1 紫外照射限值和光谱加权函数表 C.1 相对光谱光视效率表 D.1 红斑形成的相对作用谱表 D.2 色素沉淀的相对作用谱
11 13 17 22 24 26 28 29
......
1 GB/T7247.9—2016/IEC/TR60825-9:1999
前言
《激光产品的安全》分为以下部分：
第1部分：设备分类、要求；第3部分：激光显示与表演指南；
—第4部分：激光防护屏；
第9部分：非相干光辐射最大允许照射量；第13部分：激光产品的分类测量；第14部分：用户指南。
本部分为《激光产品的安全》的第9部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC/TR60825-9：1999《激光产品的安全第9部分：非相干光辐射最
大允许照射量》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下： GB/T2900.65—2004电工术语照明（(IEC60050-845：1987,MOD) GB3100—1993国际单位制及其应用（eqvISO1000：1992) GB/T15313—2008 3激光术语（ISO11145：2006，MOD）本部分做了下列编辑性修改：
删除IEC/TR60825-9：1999的前言。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国机械工业联合会提出。 本部分由全国光辐射安全和激光设备标准化技术委员会（SAC/TC284)归口。 本部分起草单位：北京光电技术研究所、中国电子科技集团公司第十一研究所、杭州浙大三色仪器
有限公司、国家激光器件质量监督检验中心。
本部分主要起草人：卢永红、吴爱平、李嘉伦、戚燕、牟同升。
II GB/T7247.9—2016/IEC/TR60825-9:1999
激光产品的安全
第9部分：非相于光辐射最大充许照射量
1范围
《激光产品的安全》的本部分给出了通用的最大允许照射量（MPE)值，最终协调与照射极限相一致。 适用于180nm～3000nm波长范围的人造光源照射人眼和皮肤的非相干光辐射。波长在3000nm~ 1mm之间的照射极限目前尚不确定。
这些数值的建立是以现有实验研究获得的最佳信息为基础，仅宜作为控制人造光源光辐射的指南，
而不宜视为安全水平和危害水平之间的严格分界线
注：本部分的数值适用于大多数个体。但是，某些个体可能是由于过敏，或遗传、年龄、个人习惯（烟，酒精，或其他
麻醇品），药品或以前受过照射等因素，对光辐射会产生异常反应。光辐射等于或低于本部分给出的最大允许照射量值时，这些个体可能也得不到充分保护，使其免受光辐射对健康的影响。医学上建议，设法评估需要的附加保护。
这些数值主要用于人造光源的照射。也可用于日光照射下的评估。 MPE值不适用于以医疗为目的，对患者的光照射。 激光光源辐射的最大允许照射量值应符合IEC60825-1的规定。 注1：本部分的基础文件是IEC60825-1（针对激光）和IRPA/ICNIRP针对非相干光源）。ACGIH给出的极限在波
长范围和极限值上与本部分的基础文件略有不同，
注2：事实上，尽管LED主要发射非相千辐射，但目前仍符合IEC60825-1的规定、 注3：相干光源和非相干光源损伤机理的差异尚不明确。但是，在许多情况下，IEC60825-1给出的极限值比本部分
给出的极限值更严格，因为最初制订IEC60825-1时，还有未发现的激光波长区间。 注4：照射值达到MPE水平时，眼睛或皮肤可能会感到不适注5：在UV-B和UV-C光谱范围内，辐照量接近MPE值时，表层角膜细胞能产生最小的可探测到的生物变化。而
实际引起危害的辐射水平比MPE值大2到3倍。 本部分的目的是给出180nm～1mm波长范围内，非相干光辐射的人员防护指南，所给出的光辐
射安全水平被认为对大多数个体是安全的，对在等于或低于安全水平的照射量下，不会造成不利影响。 由于所掌握的长期照射效果的知识是有限的，所以本部分大多数的MPE值仅适用于8h工作日为基础的强光辐射。
为与最大允许照射量进行比较，本部分规定了如何测量和评估光辐射水平的程序和方法
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
IEC60050（845）：1987国际电工词汇第845章：照明（InternationalElectrotechnicalVocabula ry( Chapter 845:Lighting)
IEC60825-1：1993andAmendment1：19971）激光产品的安全第1部分：设备分类、要求和使用者指南（Safetyoflaserproducts—Part1：Equipmentclassification，requirementsanduser'sguide)
1）有一个合并版1.1(1998)包含IEC60825-1(1993)和修订单1(1997）。
1 GB/T724Z.9—2016/IEC/TR60825-9:1999
ISO1000:1992 国际单位制及其应用（SIunitsandrecommendationsfortheuseoftheir multiples and of certain other units)
ISO11145：1994光学和光学仪器 激光和激光相关设备 词汇和符号（Opticsandopticalin- strumentsLasers and laser-related equipment—Vocabulary and symbols)
ISO/IECGuide51：1997安全方面在标准中包含安全方面内容的指南（Safetyaspects一Guide lines for their inclusion in standards)
3术语和定义
ISO1000:1992、ISO11145:1994、IEC60050（845）：1987、IEC60825-1和ISO/IEC指南51界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了IEC60825-1、IEC60050（845）和 ISO/IEC指南51中的某些术语和定义。 3.1
角放大率 angularmagnification M 人眼通过光学仪器观察物体的视角（αinstr）与直接观察物体的视角（αeye）之比。
M = Cinstr
α eye
注：光学专业中，没有光学仪器时，视角通常以25cm的舒适视距为基准。本部分中的最小观察距离规定为
10 cm。
3.2
对向角 angular subtense α 观察者（见图1)眼晴或测量点对表观光源所张的视角（也见最大对向角和最小对向角）。
>100 mm
说明： 1- 表观光源； 2 视网膜成像。
图1表观光源对向角的定义
SI单位：弧度。
3.3
孔径 aperture 孔径光阑 aperturestop 用来确定待测辐射通过面积的开孔（也见测量孔径）。
3.4
表观光源 apparent source 在视网膜上形成最小影像的实的或虚的物体（光辐射源）。
2 GB/T7247.9—2016/IEC/TR60825-9:1999
注：假定表观光源位于眼睛的调节范围内（通常≥100mm），本定义用于测定380nm～1400nm波长范围内的辐射
表观光源的位置。
3.5
蓝光危害 Fblue light hazard 主要由波长在380nm～500nm之间的辐射照射引起的光化学作用导致视网膜的潜在损伤。
3.6
相干coherence 电磁场两点之间在空间和时间上有恒定相位关系的特性，
3.7
相干长度 coherencelength 在光束传播方向上能保持恒定相位关系的距离
3.8
二极管发射器 diodeemitter 通过激励半导体p-n结产生波长180nm～1mm范围内电磁辐射的半导体器件。
3.9
曝露距离 exposuredistance 由辐射源到适于人员接近的最短距离。
3.10
照射持续时间 exposureduration 单脉冲、系列脉冲、脉冲串或连续光辐射照射到人体上的持续时间。
3.11
非相干incoherent 如果相干长度小于1mm，则认为辐射是非相干的。
3.12
红外辐射 infrared radiation 在实际应用上，是指波长范围在780nm～1mm之内的电磁辐射。在光生物安全上，红外光谱被
分成三个光谱波段：→红外A、→红外B和→红外C。 3.13
红外A(IR-A)infrared A(IR-A) 波长在780nm～1400nm范围内的光辐射。
3.14
红外B(IR-B) infrared B(IR-B) 波长在1400nm3000nm范围内的光辐射。
3.15
红外 C(IR-C)infrared C(IR-C) 波长在3000nm～1mm范围内的光辐射。
3.16
预期使用 intended use 按照供应商提供的说明书、规程和信息来使用产品、进行操作或享有服务
3.17
中等光源 intermediate source 一般情况下，中等光源在视网膜上的影像尺寸足够大，以至于从影像中心沿着径向（垂直于光轴)传
导到周围的生物组织的热流与轴向（平行于光轴)热流相差不大。
3 GB/T7247.9—2016/IEC/TR60825-9:1999
特定情况下，中等光源在视网膜上形成的影像，其尺寸大于基于最大允许照射量值的尺寸（介于小光源和大光源影像尺寸之间）。本部分MPE值列表考虑了在一定范围内的眼运动因素。
注：本部分，中等光源在视网膜上的对向角在1.5mrad和100mrad之间，即视网膜上的影像直径在25um和1700μm
之间。这些尺寸适用于照射时间小于0.7s。 本部分，特定情况下的中等光源在视网膜上的对向角在11mrad和100mrad之间，即视网膜上的影像直径在 187μm和1700μm之间。这些尺寸适用于照射时间大于10s 至于照射时间在0.7s和10s之间的情况，中等光源的对向角取决于照射时间（见表3)。
3.18
辐照度irradiance E 投射到表面一点处的面元dA上的辐射功率dP除以该面元的面积。
E =dP/dA
SI单位：W/m。 3.19
大光源largesource 光源在视网膜上的影像尺寸足够大，以至于从影像中心沿着径向（垂直于光轴）传导到周围的生物
组织的辐射热流与轴向（平行于光轴)辐射热流相比可以忽略不计。
注：本部分大光源在视网膜上的对向角大于100mrad，即视网膜上光源像的直径大于1700μm。 3.20
光 light 见可见辐射。
3.21
发光二极管 light emitting diode;LED 见发射二极管（LED的光辐射主要由自发发射过程产生）。
3.22
最大对向角 maximumangular subtense α max 表观光源对向角的值，当对向角大于该值时，光源被认为是大光源（见表3）。
3.23
最大充许照射量 maximumpermissibleexposure;MPE 正常情况下，眼晴或皮肤受到照射不会受损的辐射量值。MPE值与辐射波长、照射持续时间、处于
危险状态的生物组织以及照射部位的尺寸有关。对于380nm1400nm范围内的可见辐射和近红外辐射，光源的对向角决定视网膜上影像的尺寸。 3.24
测量孔径 easurementaperture 测量辐照度、辐照量、辐射亮度和总辐射亮度所用的圆域。为与MPE值比较，这个孔径界定了上
述物理量测量时被平均的区域， 3.25
单色辐射 monochromaticradiation 辐射的特点在于以单一波长表征低压气体放电管的单一发射谱线。实际上，如果在一个很小的波
长波段内，生物作用光谱没有明显变化，则用确定的单一波长表述该波长波段的辐射。 3.26
光辐射 foptical radiation 波长在100nm～1mm之间的电磁辐射。波长范围低于180nm的紫外辐射（称为真空UV）被空
4
