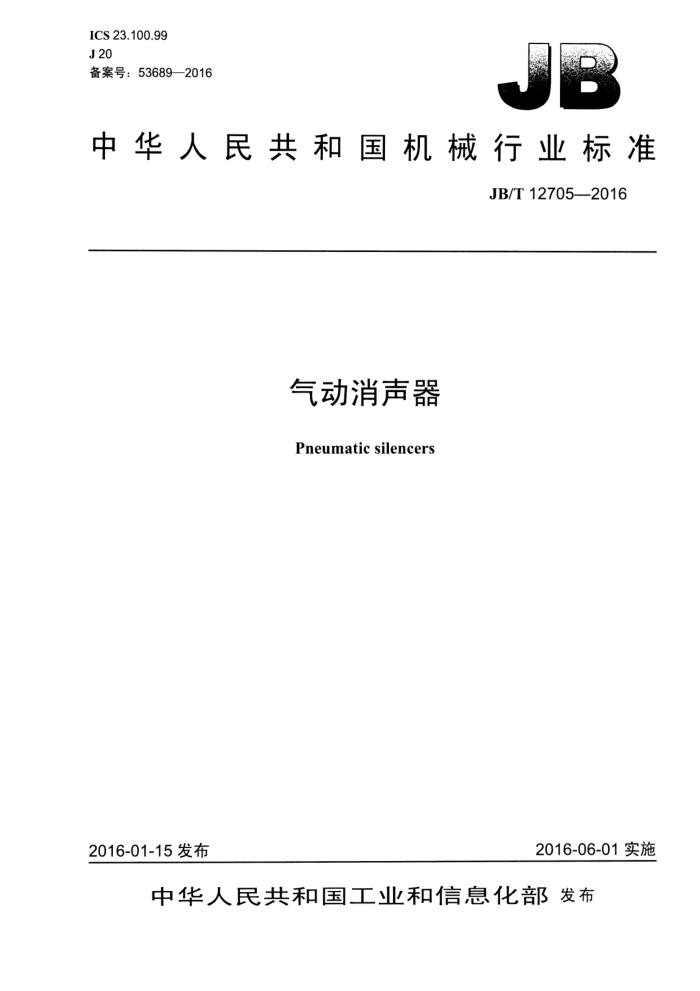

ICS23.100.99 J 20 备案号：53689—2016
中华人民共和国机械行业标准
JB/T127052016
气动消声器
Pneumaticsilencers
2016-06-01实施
2016-01-15发布
中华人民共和国工业和信息化部发布 JB/T12705—2016
目 次
前言 1 范围 2 规范性引用文件，
III
术语和定义 4分类和连接尺寸 4..分类... 4.2连接尺寸. 4.3图形符号 5技术要求... 5.1工作条件 5.2性能要求， 6试验方法. 6.1试验条件.. 6.2性能试验 7外观质量... 8检验规则 8.1出厂检验. 8.2型式检验， 9标识、包装和贮存， 9.1标识 9.2 包装.. 9.3 贮存.. 10标注说明. 附录A（规范性附录） 压力测量管及转接头 A.1 概述. A.2 压力测量管 A.3 转接头，
3
9
10 1 1
12
图 1 消声器连接结构和尺寸图2 消声效果测试回路. 图3 节流孔板结构示意图图4 消声器和位汀半球/圆柱测量表面上传声器的位置图5 机械强度试验方法原理图图6 耐久性试验原理图图A.1 压力测量管图A.2 1型转接头图A.3 2型转接头
12 13 JB/T12705—2016 表1 消声器的规格及型号表2 消声器连接尺寸.... 表3测量仪器的允许误差表4在规定的试验条件下受控参数值的允许变化范围表 5 节流孔板尺寸表6 机械强度试验负载... 表7工作口气罐的最小容积表A.1压力测量管的典型尺寸. 表A.2 1型转接头的典型尺寸表A.3 2型转接头的典型尺寸
4
...6
....8 1 1 ... 13 14
II JB/T127052016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国机械工业联合会提出。 本标准由全国液压气动标准化技术委员会（SAC/TC3）归口。 本标准负责起草单位：国家气动产品质量监督检验中心。 本标准参加起草单位：光锡气动技术研究所有限公司、宁波市华益气动工程有限公司、宁波亚德客
白动化工业有限公司、浙江百灵气动科技有限公司、宁波以赛亚气动成套有限公司、北京航空航天大学、 恒一气动有限公司、温州阿尔贝斯气动有限公司、宁波市江北慈城气动元件厂。
本标准主要起草人：路波、惠伟安、张连仁、王春丽、郑岩森、蒋浩狄、陈早阳、方清华、蒋建胜、 林开峰、范海浪、石岩、朱乐飞、金泽、胡文静、干茂林、杨建群。
本标准为首次发布。
III JB/T12705—2016
气动消声器
1范围
本标准规定了气动消声器（以下简称消声器）的术语和定义、分类、连接尺寸、技术要求、试验方法、外观质量、检验规则、标识、包装、贮存和标注说明。
本标准适用于工作压力不超过1MPa，工作温度不高于60℃，安装在床缩空气回路的排气口上以降低排气噪声等级的气动消声器。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T786.1流体传动系统及元件图形符号和回路图第1部分：用于常规用途和数据处理的图形符号
GB/T3767 声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法 GB/T13384机电产品包装通用技术条件 GB/T14038气动连接气口和螺柱端 GB/T17446流体传动系统及元件词汇 JB/T5967一2007气动元件及系统用空气介质质量等级 JB/T8884一2013气动元件产品型号编制方法 ISO228-1非螺纹密封的管螺纹第1部分：标记、尺小和公差（Pipethreadswherepressure一tight
joints are not made on the threads-Part 1:Dimensions,tolerances and designation)
ISO261ISO一般用途米制螺纹直径与螺距系列（ISOgeneral purposemetric screwthreads Generalplan)
ISO286-2产品几何技术规范（GPS）线性尺的公差用ISO编码系统第2部分：孔、轴的标准公差等级表和极限偏差表（Geometricalproductspecifications（GPS）一ISOcodesystemfortolerances on linear sizes—Part 2:Tables of standard tolerance classes and limit deviations for holes and shafts)
ISO16030气压传动连接气口和双头螺柱端（Pneumaticfluidpower一Connections一Ports and stud ends)
3术语和定义
GB/T17446界定的以及下列术语和定义适用于本文件。
3.1
气动消声器 pneumaticsilencer 安装在压缩空气回路中的排气口上，用以降低排气噪声等级的元件。
3.2
最高工作压力maximumworkingpressure 消声器在稳定工况下工作的最高压力。 JB/T12705—2016
3.3
异物foreignobject 用于塞入消声器内部，使其堵塞的纱布类材料。
4分类和连接尺寸
4.1分类
消声器的规格，按公称通径及材料属性进行分类，消声器的规格及型号见表1。
表1消声器的规格及型号
型号
公称通径 mm
接口螺纹
B类 QXS-3B QXS-6B QXS-8B QXS-10B QXS-15B QXS-20B QXS-25B
A类 QXS-3A QXS-6A QXS-8A QXS-10A QXS-15A QXS-20A QXS-25A
M5 1/8° 1/4* 3/8° 1/2* 3/4* 1"
3 6 8 10 15 20 25
注1：接口螺纹为GB/T14038规定的螺纹。 注2：型号中QXS代表气动消声器；数字为公称通径：最末的A及B为材料属性符号，A代表金属，B代表非
金属。 注3：消声器型号宜采用JB/T8884一2013的规定编制，本标准型号省略第三、第四部分的消声效果和生产代号。 注4：相对于JB/T8884一2013规定的消声器型号编制方法，本标准的型号在第二部分中，加入材料属性符号A
或B。
4.2 连接尺寸
消声器的连接结构和尺寸见图1和表2。
螺纹连接形式。
图1消声器连接结构和尺寸
4.3 图形符号
消声器的图形符号应按GB/T786.1绘制。
2 JB/T12705—2016
表2消声器连接尺寸
公称通径 mm
d mm ≤15 ≤25 ≤35 ≤50 ≤60 ≤75 ≤90
接口螺纹 M5 1/8* 1/4 3/8° 1/2° 3/4* 1
3 6 8 10 15 20 25
5技术要求
5.1工作条件 5.1.1工作介质
经过滤、干燥处理的压缩空气，空气质量等级应按JB/T5967一2007选择。 5.1.2介质温度
介质温度范围应为5℃～60℃。 5.2 性能要求 5.2.1流量特性
消声器的流量特性用有效横截面积S表示，按6.2.1的规定进行测试，S的数值应符合产品制造商的规定。 5.2.2消声效果
消声器按照6.2.2的规定进行试验，金属消声器的消声效果Lp≥13dB(A)：非金属消声器的消声效果 Lp≥20 dB(A)。 5.2.3耐压性
消声器应能承受1.25倍的最高T作压力i而不会产生破损、裂缝及其他缺陷。 5.2.4 机械强度
消声器应能承受表6的径向试验负载而不会产生破损、裂缝及其他缺陷。 5.2.5耐久性
消声器在完成500万次耐久性试验后，应满足5.2.2、5.2.3、5.2.4所规定的要求。 5.2.6外观质量
消声器的外观不应出现伤痕、裂缝、毛刺及其他缺陷，外表面应平整，金属表面应以镀涂或其他方法进行防护处理（消声部分除外）。
3
