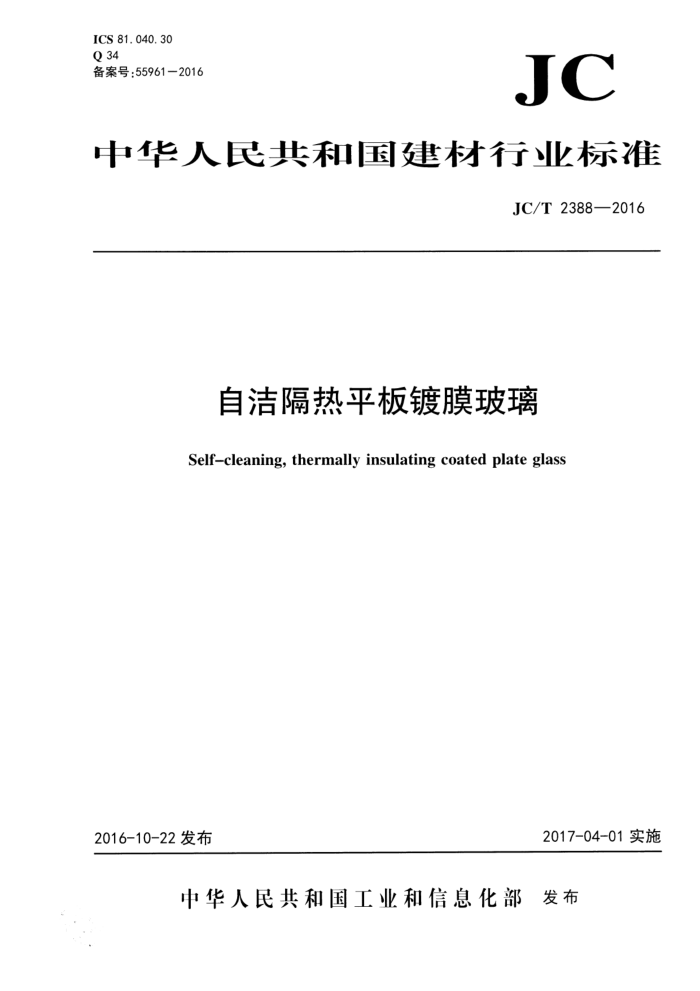

ICS 81.040.30 Q 34 备案号：55961—2016
JC
中华人民共和国建材行业标准
JC/T2388—2016
自洁隔热平板镀膜玻璃
Self-cleaning,thermally insulating coated plateglass
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JC/T2388—2016
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由建材行业环境友好与有益健康建筑材料标准化技术委员会归口。 本标准起草单位：中国建筑材料科学研究总院、长兴化学工业（中国）有限公司、株洲醴陵旗滨玻璃
有限公司、秦皇岛邦信新材料科技有限公司、深圳市宜丽家生态建材有限公司、东营胜明玻璃有限公司、 深圳广田装饰集团股份有限公司、辽宁容驰特种功能玻璃制造有限公司。
本标准主要起草人：王静、叶茂荣、冀志江、王永斌、候英兰、雷振宇、吕华、赵春艳、刘静、林盛伟、姚沛、吴少勇、刘力武、陈国谦、王晓燕、黄星烨。
本标准为首次发布。
+ JC/T2388—2016
自洁隔热平板镀膜玻璃
1范围
本标准规定了自洁隔热平板镀膜玻璃的术语和定义、分类和标记、原材料、技术要求、试验方法、 检验规则以及标志、包装、运输和贮存。
本标准适用于具有自洁和降低红外热辐射透过能力的镀膜玻璃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2680建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及有关窗玻璃参数的测定
GB6382.1平板玻璃集装器具架式集装器具及其试验方法 GB 6382.2 平板玻璃集装器具箱式集装器具及其试验方法 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T9286 色漆和清漆 漆膜的划格试验 GB 11614 浮法玻璃 GB15763.2 建筑用安全玻璃 第2部分：钢化玻璃 GB/T18915.1 镀膜玻璃第1部分：阳光控制镀膜玻璃 GB/T29501 隔热涂膜玻璃 JC/T513平板玻璃木箱包装 JC/T2168—2013自洁净镀膜玻璃 JC/T2304一2015建筑用保温隔热玻璃技术条件 JG/T384门窗幕墙用纳米涂膜隔热玻璃
3术语和定义
下列术语和定义适用于本文件。
3. 1
自洁隔热平板镀膜玻璃 self-cleaning,thermallyinsulatingcoatedplateglass 通过镀膜工艺实现的具有自洁和降低红外热辐射透过能力的平板玻璃。
3.2
太阳红外热能总透射比totalsolarinfraredheattransmittance 在太阳光谱的近红外波段780nm～2500nm范围，直接透过玻璃的太阳辐射强度和玻璃吸收太阳能
经二次传热透过的部分之和与该波长范围入射太阳辐射强度的比值，以R表示。
1 JC/T2388—2016 3. 3
可见光反射比visiblelightreflectedratio 在可见光谱（380nm～780nm）范围内，玻璃表面反射的光强度占入射光强度的百分比。
3.4
光催化型自洁隔热平板镀膜玻璃photocatalyticself-cleaning，thermallyinsulatingcoatedplate glass
镀有光催化材料和低辐射材料，在光照条件下表面能够降解有机污染物，且具有降低红外热辐射透过能力的镀膜玻璃。 3. 5
疏水型自洁隔热平板镀膜玻璃hydrophobicself-cleaning，thermallyinsulatingcoatedplateglass 镀有疏水材料和低辐射材料，表面具有疏水自清洁，且具有降低红外热辐射透过能力的镀膜玻璃。
3.6
光解指数 photolysisperformanceindex 表征光催化纳米材料光催化性能的数值，即光催化纳米材料在单位时间内降解有机物能力的特
征值。
[JC/T2168—2013，定义3.4]
3. 7
接触角contactangle 气、液、固三相交界处的气-液界面和固-液界面切线之间的夹角。符号记为θ，单位为度（°）。 [JC/T2168—2013，定义3.5]
4分类和标记
4.1分类
产品按自清洁机理分为光催化型（P型）和疏水型（H型）。 4.2标记
产品按产品名称、型号、标准号的顺序进行标记。 示例：符合JC/T2388的疏水型自洁隔热镀膜玻璃标记为：
自洁隔热镀膜玻璃HJC/T2388
5原材料
自洁隔热镀膜玻璃原片的质量应符合GB11614中的有关要求。
6技术要求
6.1外观质量
产品的外观质量应符合表1的规定，
2 JC/T2388—2016
表1 自洁隔热镀膜玻璃的外观质量
要求
说明直径<0.8mm
缺陷名称
不允许集中。 中部：允许个数：2.0×S，个，且任意两缺陷之间的距离大于300mm 边部：不允许集中。 中部：不允许。
0.8mm≤直径<1.5mm
针孔
1.5mm≤直径≤2.5mm 边部允许个数：1.0×S，个。 直径>2.5mm
不允许。 中部：不允许。 边部允许个数：2.0×S，个。 不允许。 不允许。 不允许。 不允许。
1.0m≤直径<2.5mm
斑点斑纹流挂暗道膜面划伤 宽度≥0.1mm或长度>60mm 不允许。
直径>2.5mm 目视可见目视可见
目视可见宽度≤0.5mm、长度≤60mm 允许条数：3.0×S，条。 宽度>0.5mm或长度>60mm 不允许。
玻璃面划伤
注1：集中是指在Φ100mm面积内超过20个。 注2：S是以平方米为单位的玻璃板面积，保留小数点后两位。 注3：允许个数及允许条数为各系数与S相乘所得的数值，按GB/T8170修约至整数。 注4：玻璃板的边部是指距边5%边长距离的区域，其他部分为中部。 注5：对于可钢化自洁隔热平板镀膜玻璃，其热加工后的外观质量要求可由供需双方商定。
6.2 尺寸偏差
产品的尺寸允许偏差、 对角线差应符合GB15763.2的要求。 6.3 理化性能
理化性能应符合表2的规定。
表2 理化性能
项目附着力（划格法，1mm)/级
H型
P型
序号 1 2 3 4 5 6 7 8 9 10 11 12
0 ≥4H
膜硬度耐酸性耐碱性耐水性耐溶剂性耐温变性颜色均匀性
24h无异常 24h无异常 168h无异常 24h无异常无异常 △Eu≤2.5
≥7 - >7 -
一 >100°
光解指数/（nmol/L/min）
接触角
光解指数/（nmo1/L/min)
一 >100°
紫外线老化后
接触角
3
