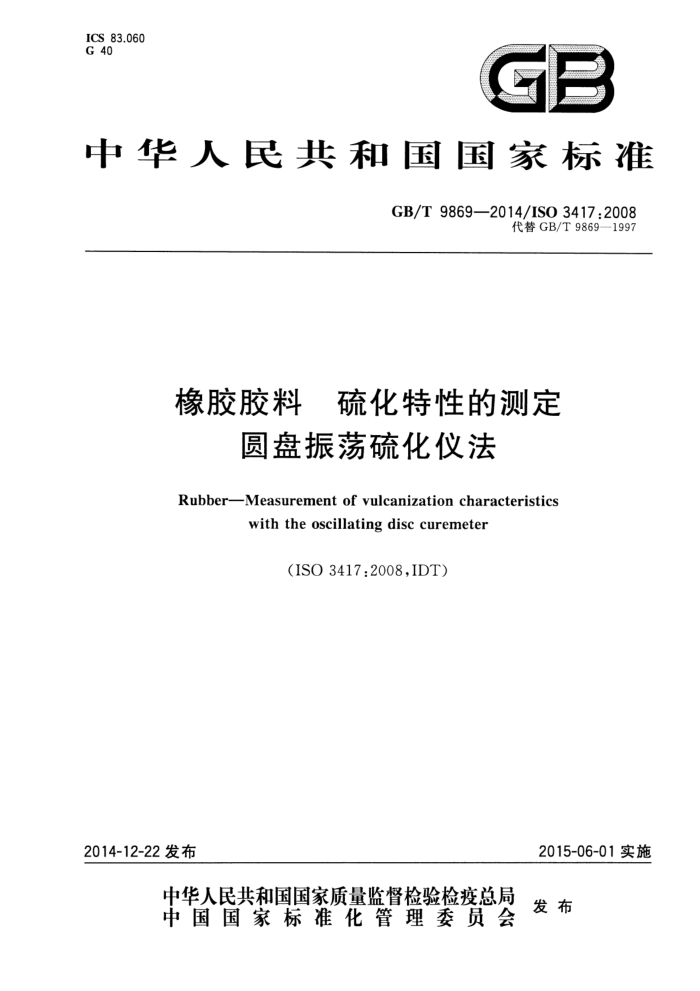

ICS 83.060 G 40
A
中华人民共和国国家标准
GB/T9869—2014/IS03417:2008
代替GB/T9869—1997
橡胶胶料 硫化特性的测定
圆盘振荡硫化仪法
Rubber--Measurement of vulcanization characteristics
withthe oscillating disc curemeter
(ISO3417:2008.IDT)
2015-06-01实施
2014-12-22发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和 国
国家标准橡胶胶料硫化特性的测定
圆盘振荡硫化仪法 GB/T 9869—2014/ISO 3417:2008
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（(100029) 北京市西城区三里河北街16号（100045)
网址www.spc.net.cn
总编室：(010)64275323 发行中心：(010)51780235
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 印张0.75 字数18千字 2015年1月第一版 2015年1月第一次印刷
*
书号：155066·1-50760 定价 16.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T9869—2014/ISO3417:2008
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T9869—-1997《橡胶胶料硫化特性的测定（圆盘振荡硫化仪法）》，与GB/T9869
-
1997相比主要技术变化如下：
—增加了警告语；一增加了规范性引用文件（本版第2章）； -增加了术语和定义（本版第3章）；一-将“硫化速度”改为“硫化速率”（本版4.3、11.5）；
在温度测量中，按照国际标准的要求，规定了试样放入模腔的时间和温度恢复值，即如果将 23℃土5℃的试样放人模腔中，在3min内模腔的温度应该恢复到测试温度的士0.3℃以内（本版5.7.2）： -增加了试样调节内容，即试样测试前应在23℃±5℃的条件下至少调节3h（本版第9章）；
—根据ISO3417：2008标准原文，删除了前版中附录A精密度。 本标准使用翻译法等同采用ISO3417：2008《橡胶胶料硫化特性的测定 圆盘振荡硫化仪法》
（英文版）。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T25268—2010橡胶硫化仪使用指离（ISO6502：1999，IDT）。 本标准由中国石油和化学工业联合会提出。 本标准由全国橡胶与橡胶制品标准化技术委员会通用试验方法分技术委员会（SAC/TC35/SC2)
归口。
本标准主要起草单位：风神轮胎股份有限公司、青岛橡六输送带有限公司、广州市华南橡胶轮胎有限公司、山东八一轮胎制造有限公司、徐州徐轮橡胶有限公司、江苏明珠试验机械有限公司、北京橡胶工业研究设计院。
本标准主要起草人：任绍文、麻天成、张峰、姚峰、诸志刚、商伟俊、刘强、赵建林、刘练、吴金梅、朱明、 谢君芳、李静。
本标准所代替标准的历次版本发布情况为：
GB/T 9869—1988,GB/T 9869—1997。
I GB/T9869—2014/ISO3417:2008
橡胶胶料硫化特性的测定
圆盘振荡硫化仪法
警告：使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。 使用者有责任采取适当的安全和健康措施，并保证符合国家有关法律法规的规定
注意：本标准规定的某些程序可能涉及使用或产生废弃物，该类物质会对当地环境产生危害。应制定相关的文件规定适当的安全操作和使用后废弃物的处理。
1范围
本标准规定了用圆盘振荡硫化仪测定橡胶胶料硫化特性的方法。 本标准适用于用圆盘振荡硫化仪测定胶料硫化特性。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
ISO6502橡胶硫化仪使用指南（Rubber—Guidetotheuseofcuremeters）
3术语和定义
ISO6502给出的术语和定义适用于本文件。
4原理
4.1将胶料试样放人具有规定初始压力并保持硫化温度的密闭试验模腔内。埋入试样中的双圆锥圆盘以一个小的摆动振幅振荡。圆盘振荡使试样产生剪切应变，圆盘振荡的转矩取决于胶料的刚度（剪切模量）。所记录的转矩是时间的函数。
在一般情况下，转矩与胶料的刚度成正比，但在高转矩的情况下，圆盘轴与传动装置会产生弹性形变，因此不可能在所有的使用条件下转矩与刚度都成正比。此外，在小振幅变形条件下，应变中会有相当大的弹性成分，对常规检验来说，可不必进行校正。 4.2随着硫化开始，胶料的刚度逐渐增大。当记录的转矩上升到稳定值或最大值时，便得到一条硫化曲线（见图1）。如果转矩继续上升，则认为硫化在给定的时间内未完成。从硫化曲线得到的时间值取决于试验温度和胶料特性。
1 GB/T9869—2014/ISO3417:2008
汽缸活塞杆
加热器
上平板
标准温度敏感元件
上模
下模
下平板
密封圈加热器
双锥形圆盘
图2 硫化仪组件
单位为毫米
P 55. 9±0. 2 10. 03 ± 0. 03
0*91
10. 6±0.3
18. 3±0. 2 8±0. 2
_1. 6±0. 2
F8°0
沟槽详图
图3下模 GB/T 9869—2014/IS034172008
单位为毫米
20°
24.1±0. 1
08
8
1.6±0.2
R2.4±0.4
'08'0
沟槽详图
10“0F9"9
019
1
454. 6 ± 0. 2
图4上模
5.2.2下模中心开一圆孔，以便插人圆盘轴杆。为防止胶料在试验过程泄漏，孔中应装配一个稳定的低摩擦力的密封圈。 5.3 模腔闭合
使用具有11.0kN士0.5kN压力的气缸闭合模腔，在整个试验过程中模腔应保持闭合状态。 5.4圆盘
双锥形圆盘用硬度不低于50HRC的不变形工具钢制成。圆盘的形状如图5所示，表1列出了圆盘的主要尺寸。 GB/T 9869—2014/IS03417:2008
H
2
图5 双圆锥圆盘
表 1 圆盘尺寸
单位为毫米
代号 1 2
名称直径半径沟槽宽度沟槽深度沟槽长度沟槽宽度沟槽深度沟槽长度直径圆盘轴杆圆形部分长度圆盘轴杆方形部分长度
尺寸 35.55 0.80 0.80 0.8 最小7.5 最小12.5 0.80 0.8 最小7.5 最小9.5 9.51
公差 ±0.01 ±0.C3 ± 0.05 ± 0.1
3*
±0.05 ±0.1
4
±0.01
20.0
±0.5
5
35.0
±0.5
上、下表面沟槽应错位5°。
5.5 圆盘振荡
圆盘振荡频率为1.7Hz士0.1Hz，在特殊用途中，允许使用0.05Hz～2Hz的其他频率。空模腔
5
