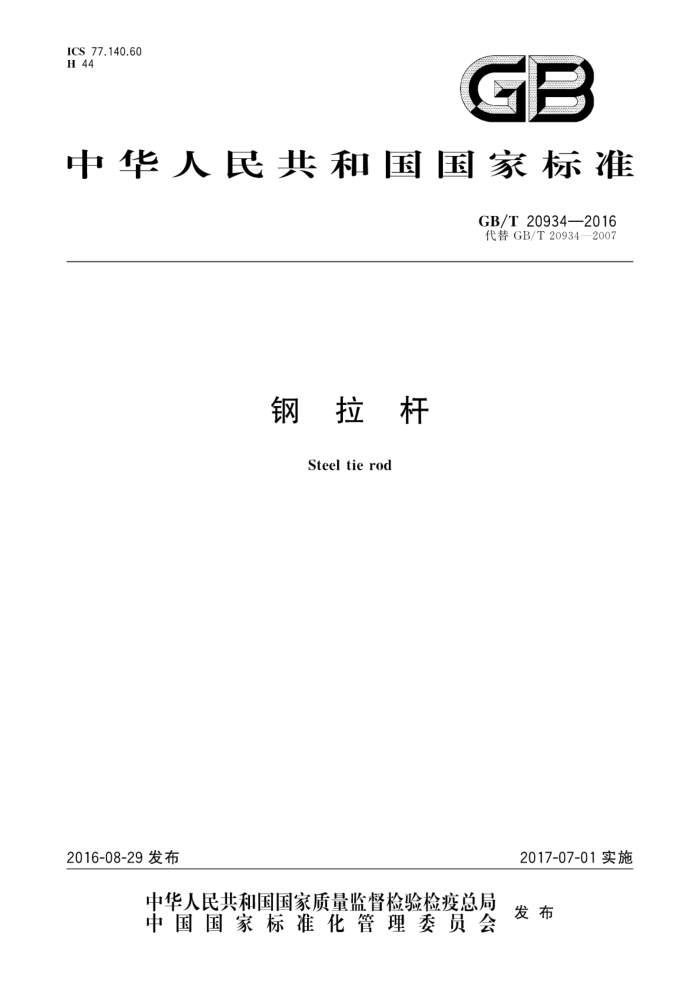

ICS 77.140.60 H 44
GB
中华人民共和国国家标准
GB/T209342016 代替GB/T20934—2007
钢拉杆
Steel tie rod
2016-08-29发布
2017-07-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T20934—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义
订货内容级别与型式结构与型号尺寸、外形及允许偏差技术要求试验方法 10 检验规则 11 包装、标志及质量证明书 12 运输和贮存附录A（资料性附录） 钢拉杆杆体及组件的选材附录B（资料性附录） 钢拉杆施工注意事项
4
5
6
X
0
12 13 13
14
15 GB/T20934—2016
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T20934一2007《钢拉杆》，与GB/T20934一2007相比，主要变化如下：
增加了组件和铰的术语； -增加了GLG750、GLG850、GLG1100三种强度级别及相应的力学性能；增加了质量等级；增加了不锈钢钢拉杆及相关要求；增加了D3型、ZL型钢拉杆； -增加了U型接头、O型接头材料要求；调整了单根杆体长度允许偏差尺寸；调整了钢拉杆表面防护处理的要求。
本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：巨力索具股份有限公司、冶金工业信息标准研究院、广东坚宜佳五金制品有限
公司。
本标准主要起草人：张虹、张成学、刘宝石、尚景朕、苑军锋、王玉婕、王桂臣、厉敏、于彬本标准所代替标准的历次版本发布情况为：
GB/T20934—2007。
I GB/T20934—2016
钢拉杆
1范围
本标准规定了钢拉杆的术语和定义、订货内容、级别与型式及表示方法、结构与型号、尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书、运输和贮存。
本标准适用于土木工程结构用钢拉杆。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T197—2003 普通螺纹公差 GB/T 222 钢的成品化学成分允许偏差 GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 229 金属材料夏比摆锤冲击试验方法 GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标
尺)
GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差 GB/T 1220 不锈钢棒 GB/T 1591 低合金高强度结构钢 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3077 合金结构钢 GB/T4162一2008锻轧钢棒超声检测方法 GB/T 4336 碳素钢和中低合金钢 火花源原子发射光谱分析方法（常规法） GB/T5796.4一2005梯形螺纹第4部分：公差 GB/T6402—2008 钢锻件超声检测方法 GB/T 6967 工程结构用中、高强度不锈钢铸件 GB/T 7233.2- -2010 铸钢件 超声检测 第2部分：高承压铸钢件 GB/T8162 结构用无缝钢管 GB/T9443—2007 铸钢件渗透检测 GB/T9444—2007 铸钢件磁粉检测 GB/T11345—2013 焊缝无损检测超声检测技术、检测等级和评定 GB/T17505 钢及钢产品交货一般技术要求 GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法 GB 50017 钢结构设计规范 GB50205 钢结构工程施工质量验收规范 JB/T4730.5—2005 承压设备无损检测 第5部分：渗透检测
1 GB/T20934—2016
JB/T5000.6 重型机械通用技术条件第6部分：铸钢件 JB/T5000.15—2007重型机械通用技术条件 ：第15部分：锻钢件无损探伤 JB/T6061—2007无损检测2 焊缝磁粉检测 JB/T6396大型合金结构钢锻件技术条件
3 ：术语和定义
下列术语和定义适用于本文件。
3.1
钢拉杆 steel tie rod 由钢质杆体和连接件等组件组装的受拉构件
3.2
组件 :assemblypart 除杆体以外的钢拉杆连接配件，包括：接头、销轴、张紧器、端盖、长短护套、薄螺母、螺母、垫板等。
3.3
铰 交hinge 采用板和销轴等相连，能产生一定转角的组件。
订货内容
4
按本标准订货的合同应包括下列内容： a) 产品名称； b) 本标准编号； c) 产品型号； d) 强度级别及冲击吸收能量要求； e) 尺寸及外形允许偏差； f) 交货地点及数量； g) 包装方式； h) 其他特殊要求。
5 级别与型式
5.1 级别、代号及表示方法 5.1.1 合金钢钢拉杆按杆体强度分为345MPa、460MPa、550MPa、650MPa、750MPa、850MPa和 1100MPa七种强度级别，其代号由GLG和代表杆体屈服强度值以及代表质量等级的代号组成。 5.1.2不锈钢钢拉杆按强度分为205MPa、400MPa、725MPa、835MPa和1080MPa五种强度级别，其代号由BLG和代表屈服强度值的代号组成。 5.1.3表示方法：
例如：GLG345-II 其中： G、L、G- 分别为钢、拉、杆汉语拼音的首位字母。
杆体届服强度值。 质量等级。
345 II
2 GB/T20934—2016
5.2 型式及代号
UU型 两端为U型接头的钢拉杆，代号为UU： 00型 两端为O型接头的钢拉杆，代号为OO； OU型
端为U型接头，另一端为O型接头的钢拉杆，代号为OU； -端含有单向铰的钢拉杆，代号为D1；
D1 型 D2型 两端均含有单向铰的钢拉杆，代号为D2： D3型 两端及中间均含有单向铰连接的钢拉杆，代号为D3； S1 型
端含有双向铰的钢拉杆，代号为S1；
S2型 两端均含有双向铰的钢拉杆，代号为S2； ZL型 中间通过张紧器连接的钢拉杆，代号为ZL。 注：杆体和接头采用螺纹连接。 铰的结构型式分为单向铰和双向铰，见图1和图2。
3
说明：
说明：
连接板；销轴；开口销。
双向连接板；销轴；开口销。
1-
2 3-
2
图1单向铰
图2双向铰
6 结构与型号
6.1 结构 6.1.1 UU型钢拉杆结构见图3。 6.1.2 00型钢拉杆结构见图4。 6.1.3 QU型钢拉杆结构见图5， 6.1.4 DI型钢拉杆结构见图6。 6.1.5 D2型钢拉杆结构见图7。 6.1.6 D3型钢拉杆结构见图8。 6.1.7 SI型钢拉杆结构见图9。 6.1.8 S2型钢拉杆结构见图10。 6.1.9 ZL型钢拉杆结构见图11。 6.1.10 根据需方订货要求，各类型钢拉杆可含或不含张紧器；当带张紧器时，需方若无要求，钢拉杆长度L为张紧器调节到中间位置时的长度。
3 GB/T20934—2016
说明： U型接头；一短护套；杆体；
长护套； 5—张紧器；
一端盖；一螺钉。
-
2
2 3
销轴；图3UU型钢拉杆
说明： O型接头；短护套；
杆体；长护套；图400型钢拉杆
张紧器。
2 GB/T20934—2016
H
说明： O型接头；短护套；杆体；
长护套；张紧器； U型接头；图5OU型钢拉杆
销轴；端盖；螺钉。
7
2
3
3
9
说明：
螺母；薄螺母；
垫板；单向铰；图6D1型钢拉杆
杆体；张紧器。
1 2
3-
5
6
R
