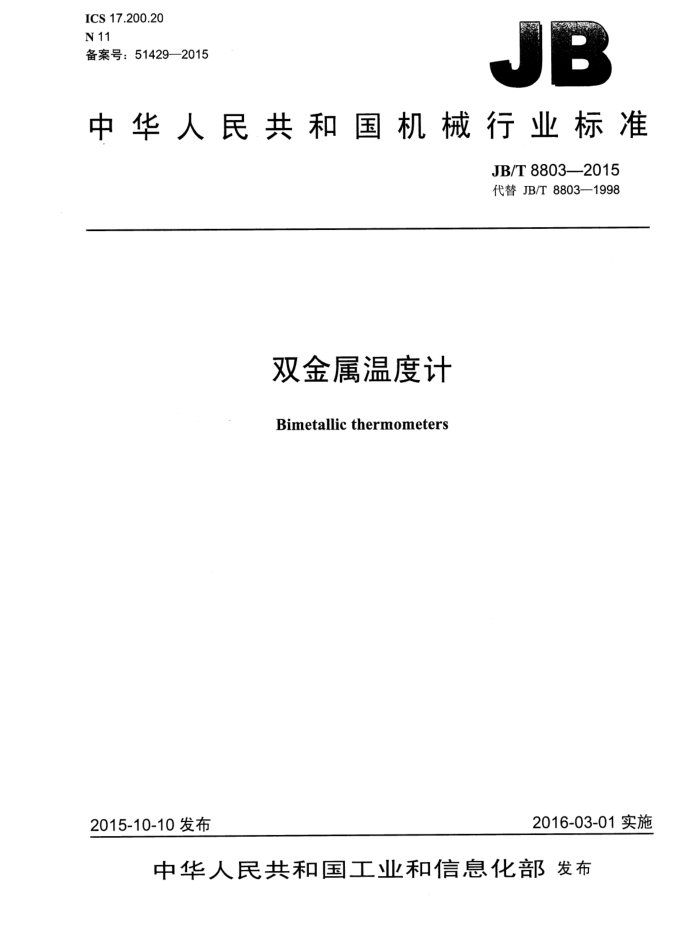

ICS 17.200.20 N11 备案号：51429—2015
JB
中华人民共和国机械行业标准
JB/T 8803—2015 代替JB/T8803—1998
双金属温度计
Bimetallicthermometers
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T8803—2015
目 次
III
前言 1范围 2规范性引用文件 3术语和定义. 4产品分类与基本参数 4.1产品分类... 4.2基本参数 4.3温度计保护管的公称压力 5技术要求.. 5.1 基本性能 5.2与影响量有关的技术指标 5.3安全性能 5.4外观. 6试验方法， 6.1 试验条件 6.2 基本性能的试验， 6.3 与影响量有关的试验. 6.4 安全性能的试验 6.5外观 7检验规则. 7.1 出厂检验.. 7.2 型式检验. 8标志、包装和贮存， 8.1 标志 8.2 包装.. 8.3 贮存.
6
L
10 10 10 10
1 1 .12 12
图1 角型（轴向型）双金属温度计图2 直型（径向型）双金属温度计.. 图3 可调角型双金属温度计
2
表1 测量范围表2 检测元件直径及安装螺纹表3 电接点温度计的电气参数表4 正常工作大气条件表5 温度计的基本误差表6 热稳定性时间.. 表 7 绝缘电阻， JB/T8803—2015
表8 绝缘强度试验电压，表 9 指针长度表10 出厂检验项目，表11 型式检验项目。
.6
BRRORRRRAA
... 10 10
II JB/T8803—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8803一1998《双金属温度计》，与JB/T8803一1998相比主要技术变化如下：
更新了“规范性引用文件”（见第2章）；第3章中增加了电接点双金属温度计的定义（见第3章）； -4.1.3中删除了“钝角型（135°角型）”（见1998年版的4.1.3）； -4.1.6中的“可调管接头”更改为“卡套连接”（见4.1.6，1998年版的4.1.6)；表2中，对应于标度盘公称直径100mm、（120mm）、150mm，检测元件直径增加一档12mm；安装螺纹增加一档M20×1.5（见表2）； -4.2.5插入长度增加了750mm、1000mm、1250mm、1500mm、1750mm、2000mm（见4.2.5）；表8中增加泄漏报警电流（见表8）； 5.3.3修改为“防爆型温度计的防爆性能应符合GB3836.13836.4的相应规定（见5.3.3，1998 年版的5.3.3）； -7.2增加了型式检验的适用范围（见7.2）。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：常州双环热工仪表有限公司、上海工业自动化仪表研究院、安徽天康（集团）股
份有限公司、重庆市大正温度仪表有限公司、杭州春江仪表有限公司、泰兴市热工仪表厂、浙江伦特机电有限公司、淄博飞雁先行测控技术有限公司。
本标准主要起草人：吴春林、李明华、周步余、刘仁聪、吴大德、吴玉屏、吴加伦、周秀成。 本标准所代替标准的历次版本发布情况为： —ZBN11008—88：
JB/T8803—1998
III JB/T8803—2015
双金属温度计
1范围
本标准规定了双金属温度计的术语和定义、产品分类与基本参数、技术要求、试验方法、检验规则、 标志、包装和贮存。
本标准适用于具有由双金属元件和保护管组成的温度检测元件、圆形标度盘，测量范围为-80℃C～ 500℃的双金属温度计，以及带电气接触装置的双金属温度计（以下简称温度计）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB3836.1爆炸性环境第1部分：设备通用要求 GB3836.2 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB3836.3爆炸性环境 第3部分：由增安型“e”保护的设备 GB3836.4爆炸性环境第4部分：由本质安全型“;”保护的设备 GB4208 外壳防护等级 （IP代码） GB6388 运输包装收发货标志 GB/T13384机电产品包装通用技术条件 GB/T15479 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法 GB/T25475一2010工业自动化仪表术语温度仪表 JB/T9252—1999 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求 JB/T9253—1999 工业自动化仪表标度的一般规定中国船级社GD01一2006电气电子产品型式认可试验指南
3术语和定义
GB/T25475一2010界定的以及下列术语和定义适用于本文件。
3.1
可调角双金属温度计adjustable-anglebimetallicthermometer 可以调整指示装置与检测元件轴线之间角度（0°～90°）的双金属温度计。
3.2
电接点双金属温度计electricalswitchbimetallicthermometer 一种带电气接触装置的双金属温度计。
4产品分类与基本参数
4.1产品分类 4.1.1按温度计的主要功能分为： JB/T88032015
a）指示； b）指示带接触装置（以下简称电接点）。
4.1.2按温度计的环境条件分为：
a）普通型； b）防喷淋型（IP65)； c）船用型； d）防爆型（指电接点温度计）。
4.1.3按温度计指示装置与检测元件的连接位置分为：
a）角型（轴向型），如图1所示； b）直型（径向型），如图2所示； c）可调角型，如图3所示。
图1 角型（轴向型）双金属温度计
图2 直型（径向型）双金属温度计
图3 3可调角型双金属温度计
4.1.4按温度计的接触装置的原理分为：
a）机械接点式； b）接近开关式； c）感应式。
2 JB/T8803—2015
4.1.5按温度计的指示装置结构分为：
a）无指示调整； b）带指示调整。
4.1.6按温度计安装连接方式分为：
a）无固定装置； b）外螺纹接头； c）内螺纹管接头； d）固定外螺纹； e）卡套连接； f）固定法兰； g）可动法兰。
4.2 基本参数 4.2.1 标度盘公称直径
温度计的标度盘公称直径分为： 25mm，40mm，（50mm），60mm，（80mm），100mm，（120mm），150mm。 注：括号内的值不推荐采用。
4.2.2 测量范围
温度计的测量范围见表1。
表1 测量范围
适用范围
测量范围
℃ 80~40 -40~80 0~50 0~100 0~150 0~200 0~300 0~400 0~500 注：表中“”表示适用的测量范围， “二”表示不适用。
工业、商业
实验室、小型
^ L ^ 1 ^ ^ ^ 一一
L L ^ A L A A 一
4.2.3准确度等级
温度计的准确度等级分为： 1.0级，1.5级，2.0级，2.5级，4.0级。
4.2.4检测元件直径及安装螺纹
温度计的检测元件直径及安装螺纹见表2，
3 JB/T8803—2015
表2检测元件直径及安装螺纹
标度盘公称直径 mm 25，40，(50)
检测元件直径 mm
安装螺纹
4 6
60， (80) 100，（120），150
M16×1.5 M20×1.5，M27×2
8,10,12
注：“二”表示不适用。 4.2.5插入长度
温度计的插入长度分为： 75mm，100mm，150mm，200mm，250mm，300mm，400mm，500mm，750mm，1000mm
1250mm，1500mm,1750mm，2000mm。 4.2.6电气参数
电接点温度计的电气参数见表3。
表3 电接点温度计的电气参数额定功率
接点型式机械接点式接近开关式感应式
最高工作电压 V
最大允许电流 mA
AC 220 DC 24 DC 24 DC 24
10
700 100 50
-
注：“”表示不适用。 4.2.7 正常工作大气条件
温度计的正常工作大气条件见表4。
表4 正常工作大气条件
相对湿度%
大气压力kPa
工作场所掩蔽场所户外场所
环境温度℃ 25~55 40~85
5~100 5~100
86~106
注：电接点温度计，其正常工作大气条件为：温度-25℃55℃， 相对湿度≤85%。 4.3 温度计保护管的公称压力
温度计保护管的公称压力分为： 1.0MPa，1.6MPa,2.5MPa,4.0MPa，6.3MPa。
5 技术要求
5.1 基本性能 5.1.1 基本误差
温度计的基本误差应不超过表5的规定。
4
