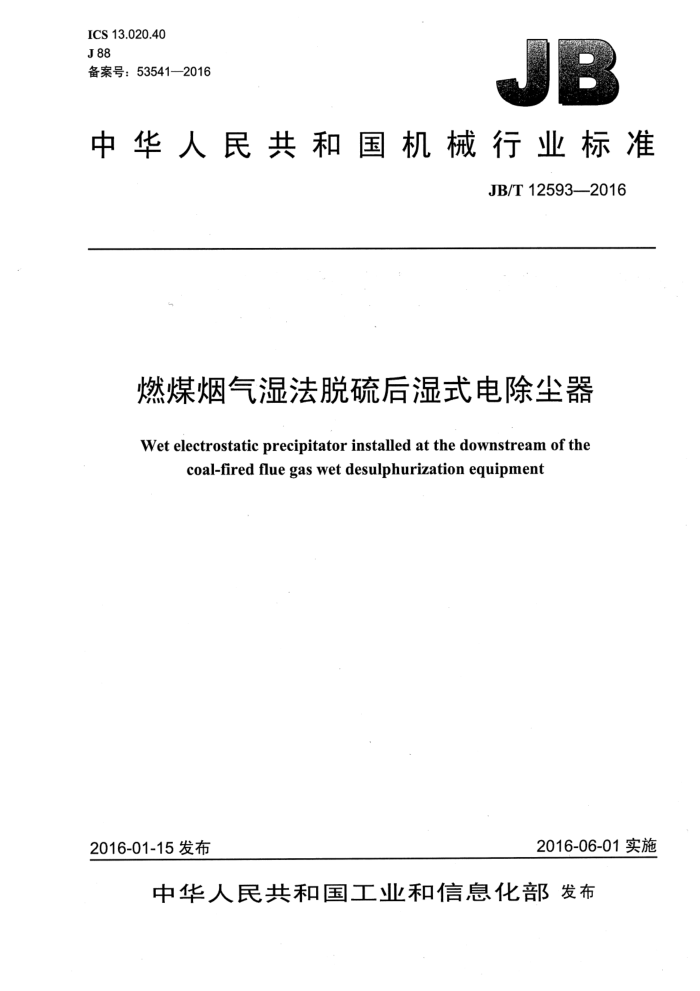

ICS 13.020.40 J88 备案号：53541—2016
中华人民共和国机械行业标准
JB/T 12593—2016
燃煤烟气湿法脱硫后湿式电除尘器
Wet electrostatic precipitator installed at the downstream of the
coal-fired flue gas wet desulphurization equipment
2016-06-01实施
2016-01-15 发布
中华人民共和国工业和信息化部发布 JB/T 12593--2016
目 次
前言 1 范围
11
2
规范性引用文件 术语和定义
4结构. 5型号表示法.. 6基本参数. 6.1基本原始参数.. 6.2其他参数 7技术要求.. 7.1 使用条件， 7.2 基本要求. 7.3 性能要求.. 7.4 主要部件要求. 7.5 安装要求 7.6 涂装 8试验方法 ·．含尘浓度、除尘效率、压力降、漏风率的检测 8.2 气流分布试验 8.3 雾滴含量检测 8.4 煤油渗漏试验.. 8.5 绝缘水平测试和升压试验 8.6空载升压试验 9运行与维护.
......................
1
.........................
J
6
9.1 运行管理.… 9.2维护保养..…. 9.3安全防护.. 10包装、运输和贮存 10.1包装... 10.2运输和贮存..
6 6 6
6
表1金属板式湿式电除尘器安装后电场空载击穿电压值考核指标 JB/T 12593—2016
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：浙江菲达环保科技股份有限公司、浙江大学、中机生产力促进中心、福建龙净环
保股份有限公司、中国重型机械研究院有限公司、中电投远达环保工程有限公司、浙江中泰环保装备有限公司、中国电力工程顾问集团公司东北电力设计院。
本标准主要起草人：陈招妹、孙真真、姚宇平、高翔、韩璐遥、王少权、林国鑫、李彦涛、喻江涛、 赵金达、徐罡、傅伟根、孙善、郭峰、杨艳霞、郭滢、杨永栋、詹立勇。
本标准为首次发布。
1I JB/T 12593—2016
3术语和定义
GB/T16845和GB/T19493界定的以及下列术语和定义适用于本文件。
3.1
燃煤烟气湿法脱硫后湿式电除尘器wet electrostatic precipitator installed at the downstream of the coal-fired flue gas wet desulphurization equipment
布置在燃煤烟气湿法脱硫后，采用卧式或立式安装，用喷水或溢流等方式使阳极板表面形成一层流动水膜，将吸附在阳极板上的粉尘冲走的电除尘装置，以下简称湿式电除尘器。 3.2
水膜 water film 阳极板表面因喷淋或溢流而形成的水薄膜。
3.3
喷淋系统spray system 在湿式电除尘器中所设置的用于对阳极板和阴极线进行冲洗清灰的系统，包括箱罐、管路、泵类
阀门、过滤器、喷嘴等。 3.4
喷淋覆盖率 spray rinse overlay rate 电场上部设置的冲洗喷嘴运行时，喷淋覆盖面积与电场俯视投影面积的比率。
4结构
湿式电除尘器由机械本体、喷淋系统和电气三大部分构成。 机械本体部分包括：阳极系统、阴极系统、外壳体、气流分布装置、高压绝缘装置等。 喷淋系统包括：箱罐、管路、泵类、阀门、过滤器、喷嘴等。 电气部分包括：高压电源、低压系统和集控系统等。
5型号表示法
L/WWNXL-KXB-H
阳极板有效高度（m）单室电场有效宽度（m) 室数 (个) 单电场有效长度（m) 电场数 (个) ·产品代号，表示“湿式电除尘器” 卧式湿式电除尘器立式湿式电除尘器
“L”“H”定义符合GB/T16845的规定。 示例： W1×4.1-1×15-7.6表示湿式电除尘器，W表示产品代号，电场数为1，单电场有效长度为4.1m，室数为1，电场
有效宽度为15m，阳极板有效高度为7.6m。
2 JB/T12593—2016
7.4.5高压绝缘装置 7.4.5.1绝缘装置应设置电加热装置或热风吹扫装置。 7.4.5.2绝缘装置应符合JB/T5909的规定。 7.5安装要求 7.5.1阴极线与阴极框架组装成型后，其平面度公差为5mm。 7.5.2异极间距调整完毕后极限偏差为±5mm。 7.5.3喷淋管路与本体进行焊接时应符合GB50236的规定。 7.5.4其余部件安装应符合JB/T8536的规定。 7.6涂装 7.6.1湿式电除尘器涂装前应将表面的铁锈、残留物、油污、尘土及其他脏物清除干净。除锈方法和除锈等级应符合GB/T8923.1的规定。当使用喷射或抛丸除锈时，其除锈等级不得低于Sa2；当使用手刷或动力工具除锈时，除锈等级不得低于St2。 7.6.2漆膜外观应颜色一致，无锈迹出现，无发脆、剥落、卷皮、裂纹、气泡和流痕等缺陷。 7.6.3湿式电除尘器的涂装质量应符合JB/T5000.12的规定。
8试验方法
8.1含尘浓度、除尘效率、压力降、漏风率的检测
含尘浓度、除尘效率、压力降、漏风率的检测按GB/T13931的规定执行。 8.2气流分布试验
气流分布试验按JB/T7671的规定执行。 8.3雾滴含量检测
出口烟气中雾滴含量检测按JB/T10989—2010中附录C的规定执行。 8.4煤油渗漏试验
对湿式电除尘器壳体焊缝应进行煤油渗漏试验，试验按NB/T47003.12009中9.7.9的规定执行。 8.5绝缘水平测试和升压试验
高低压电气设备试运转前应做绝缘水平的测试和升压试验，试验按GB50254～GB50257的规定执
行。 8.6空载升压试验 8.6.1应在绝缘子室加热升温后进行无水空载升压试验。 8.6.2　进行无水空载升压试验时，运行2h应无异常放电现象。 8.6.3电场空载击穿电压值与异极间距的关系见表1。 8.6.4海拔高于1000m时，海拔每升高100m，空载升压直流电压（平均值）允许降低1%。 8.6.5通过无水空载升压后，应进行湿式电除尘器的喷水空载升压试验，喷淋水应符合7.2.6的规定。 8.6.6喷水空载升压试验时应无异常放电现象，最高电压应不小于同等条件下无水空载升压试验时的 90% .
5
