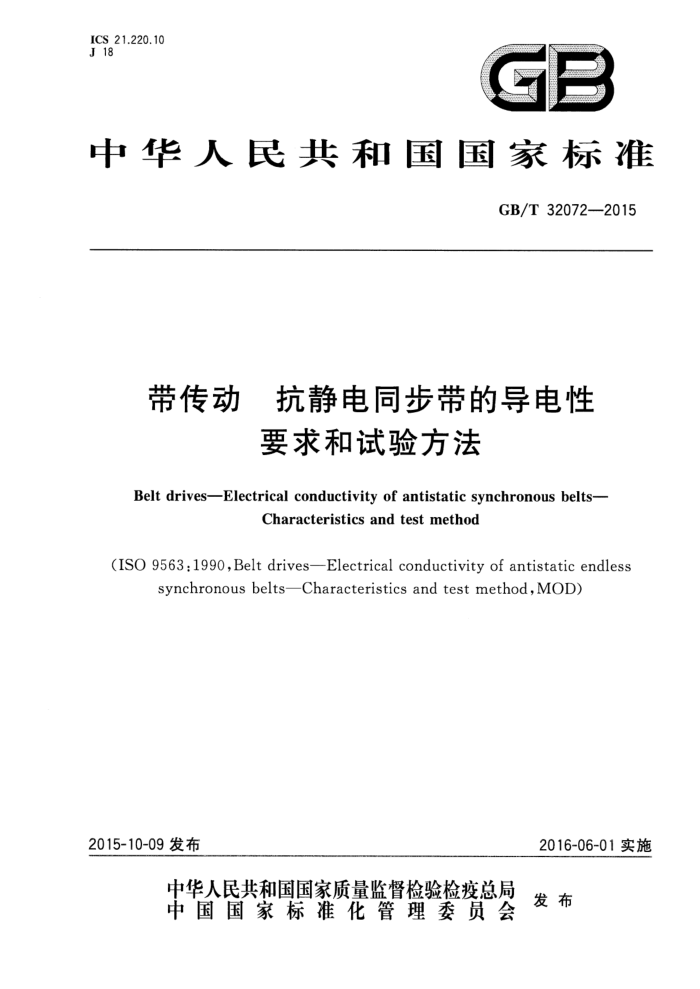

ICS 21.220.10 J 18
GE
中华人民共和国国家标准
GB/T 32072—2015
带传动 抗静电同步带的导电性
要求和试验方法
Belt drives-Electrical conductivity of antistatic synchronous belts-
Characteristics and test method
(ISO 9563:1990,Belt drives—Electrical conductivity of antistatic endless
synchronous beltsCharacteristics and test method, MOD)
2015-10-09发布
2016-06-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共 和 国
国家标准
带传动抗静电同步带的导电性
要求和试验方法 GB/T 32072—2015
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100029) 北京市西城区三里河北街16号(100045）
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张0.5 字数10千字 2015年11月第一版 2015年11月第一次印刷
*
书号：155066·1-52544 定价 14.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T32072—2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO9563：1990《带传动抗静电环形同步带的导电性要求和
试验方法》。
本标准与ISO9563：1990的技术性差异为：
增加了规范性引用文件（见第2章）；修改了电极内容（见5.1.2和图1)；增加了规范性附录A。
本标准做了如下编辑性修改：
修改了标准名称；删除了ISO9563：1990资料性附录A。
本标准由中国机械工业联合会提出。 本标准由全国带轮与带标准化技术委员会（SAC/TC428)归口。 本标准起草单位：宁波丰茂远东橡胶有限公司、中机生产力促进中心、宁波凯驰胶带有限公司、宁波
裕江特种胶带有限公司、浙江三星胶带有限公司。
本标准主要起草人：冯建斌、陆江军、周玉杰、周鹏、应建丽、俞旭明、陈孝斌。 GB/T32072—2015
带传动 抗静电同步带的导电性
要求和试验方法
1范围
本标准规定了抗静电的环形同步带（以下简称带)的最大电阻值及试验方法。 本标准适用于易燃易爆或有抗静电要求的场合中使用的新带。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T2941橡胶物理试验方法试样制备和调节通用程序（GB/T2941一2006，ISO23529：2004， IDT)
3要求 3.1 总则
带的电阻值应小于最大电阻值。 3.2 电阻值 3.2.1 最大电阻值
带的最大电阻值R见式（1)：
R= 6×105×L
·(1)
W
式中： R —带的最大电阻值，单位为欧姆(α)； L—电极之间的距离，单位为毫米（mm）； W——带宽，单位为毫米(mm)。
3.2.2 2最小电阻值
带的最小电阻值应考虑电阻值过小而在使用中产生的危险，一般由供需双方协商确定。 3.3其他要求
带标志不应被擦掉，应清晰可见，并且不应影响带的测量电阻值。
4试验条件
4.1试验室环境的温度、湿度和样品的停放要求，按GB/T2941的规定执行。 GB/T32072—2015
4.2带在试验前，应在试验温度下至少保持未拉紧状态24h。 4.3带的受力状况，应符合以下两种状态中任意一种：
a）带未以任何方式张紧过； b）带被张紧过一次，然后在23℃士2℃温度、带体在无张紧状态下至少保持24h。该张紧力应
大约等于带在正常使用过程中可能受到的最大张紧力。
4.4用漂白土（镁铝硅酸盐）和水擦拭带的测试表面，表面不应被抛光、擦伤。不应用有附着性的有机材料或易膨胀材料擦拭。
5 试验方法
5.1测量装置 5.1.1 绝缘电阻测试仪
试验时绝缘电阻测试仪应符合以下要求：
公称开路电压为500V（直流）； —施加功率不大于3W； —测量精度为10%；一施加电压不小于40V。
5.1.2电极
试验电极应由易导电材料组成，避免使用暴露在空气中会形成不导电层的材料。其与带接触部分的形状与测试带齿形相配，应覆盖3个邻近的带齿的顶面、齿的侧面和2个齿槽底部，并且电极宽度应大于带宽度，电极最小宽为20mm。
5.2测量程序
测量程序如下： a) 样带清洁后而不切断，齿面朝上放在一个绝缘平面上，用绝缘夹夹住至少17个齿，见图1； b）将电极放在带齿上，两电极之间应有6个完整带齿和7个齿槽（见图1），在带上与电极接触的
区域涂抹导电液，详见附录A； c) 在电极上施加恒定压力，使带承受10kPa40kPa的压力（见图1），此过程中勿使带表面
破坏； d）对两电极施加规定电压，经5s士1s后，从绝缘电阻测试仪上读出电阻值 GB/T 32072-—2015
夹子之间至少17个齿
绝缘夹子
绝缘夹子
配重
绝缘面
电极之间有7个榨6个齿
电极覆盖3个齿2个槽面积
图1测量示意图
5.3测量结果判断
测试带的电阻值小于最大电阻值，则带的导电性符合要求。 U LUUU L/ UU
GB/T 32072—2015
附录 A （规范性附录）导电液
导电液可由以下两种中任选一种： a) 导电性银漆或胶体石墨：室温干燥型，干膜表面电阻率低于10Q·m； b) 导电液由下列成分组成：
相对分子质量为600的无水聚乙二醇，800份；蒸馏水，200份；润湿剂，1份；氯化钾，10份。
若使用b)导电液，电极接表面应被导电液完全湿润直到测试结束。
