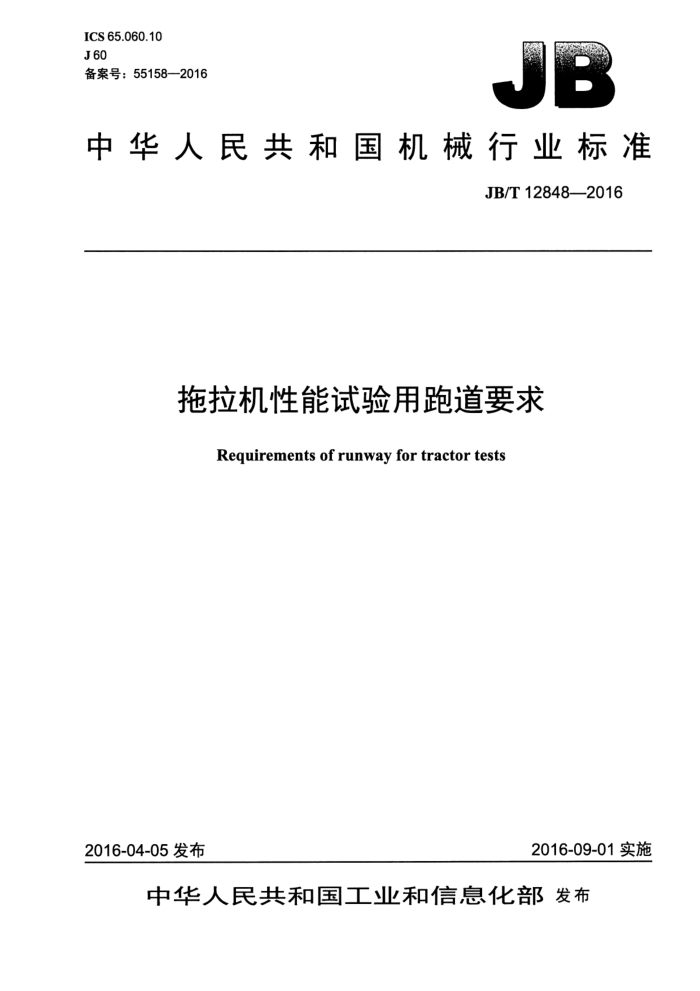

ICS 65.060.10 J 60 备案号：55158—2016
中华人民共和国机械行业标准
JB/T 12848—2016
拖拉机性能试验用跑道要求
Requirements of runway for tractor tests
2016-09-01实施
2016-04-05 发布
中华人民共和国工业和信息化部发布 JB/T 12848—2016
目 次
1
前言，
范围规范性引用文件..
1
2
3术语和定义. 4性能试验用跑道要求.. 4.1一般要求 4.2牵引性能试验用跑道 4.3 噪声测量用跑道 4.4 驻车制动试验用坡道 4.5 行车制动性能试验用跑道，附录A（规范性附录）拖拉机性能试验用跑道附着系数测量方法 A.1 最大牵引力和滚动阻力的测量 A.2附着系数的确定， A.3滑转率的确定. 附录B（规范性附录） 拖拉机驻车制动试验用坡道路面附着系数测量方法
.. ........................ JB/T 12848—2016
前言
本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：中国一拖集团有限公司、洛阳西苑车辆与动力检验所有限公司。 本标准主要起草人：高波、胡晓华、罗艺军、尚项绳、赵俊杰。 本标准为首次发布。
11 JB/T 12848--2016
拖拉机性能试验用跑道要求
1范围
本标准规定了拖拉机性能试验用跑道的要求。 本标准适用于装配橡胶轮胎的拖拉机和履带拖拉机性能试验用跑道。其他自走式机械性能试验用跑
道可参照执行。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3871.9　农业拖拉机　试验规程第9部分：牵引功率试验 GB/T 6960.4拖拉机术语第4部分：行走系
3术语和定义
GB/T6960.4界定的以及下列术语和定义适用于本文件。
3.1
附着系数coefficient of adhesion 附着力与附着载荷之比。
3.2
滑转率 slip 驱动轮或履带行走装置在驱动力为零时的理论速度与有驱动力时的实际速度之差与理论速度之比。
4性能试验用跑道要求
4.1般要求
拖拉机性能试验用跑道应平直、干燥、清洁。 4.2牵引性能试验用跑道 4.2.1装配橡胶轮胎（或橡胶履带）的拖拉机牵引性能试验用跑道 4.2.1.1装配橡胶轮胎（或橡胶履带）的拖拉机和手扶拖拉机牵引性能试验用跑道应为混凝土或沥青路面，路面地基应坚固，混凝土层厚度应不低于200mm；沥青路面应耐高温，暴晒下不粘胎、不起皱。 测试区段两端应有可供拖拉机带负荷测量车机组回转调头的弯道。 4.2.1.2试验用跑道表面附着颗粒应均匀、牢固、耐磨，大小为（2～3）mm，路面表面的平面度误差应在土2mm范围内；横向缩缝数量应合理，每条缩缝宽（6士0.5）mm，不应有无规则自然裂缝；其纵向坡度应小于0.1%，横向坡度应小于0.5%并均匀向两侧过渡。 4.2.1.3路面附着系数在橡胶轮胎驱动轮滑转率为15%时应不低于0.85。附着系数测量方法见附录A。 4.2.1.4试验用跑道应连续，其有效直线行驶部分长度应满足公式（1）的要求。
S = 30vmax + 50 + L
....·(1)
1 JB/T 12848-2016
式中:
S一一有效直线行驶部分长度，单位为米（m); V'max 一拖拉机最高行驶速度，单位为米每秒（m/s）； L一一牵引功率试验用负荷测量车和被试拖拉机连接后的总长度，单位为米（m)。
4.2.1.5试验用跑道宽度应至少比负荷测量车和被试拖拉机两者中的较大宽度宽2.0m。 4.2.2履带拖拉机牵引性能试验用跑道 4.2.2.1履带拖拉机牵引性能试验用跑道应为压实的硬土路面。路面表面的平面度误差应在土10 mm 范围内，坚实度大于4MPa，表面湿度为8%～15%，其纵向坡度应小于0.2%，横向坡度应小于1%并均匀向两侧过渡。 4.2.2.2路面附着系数在履带滑转率为7%时应不低于0.8。附着系数测量方法见附录A。 4.2.2.3试验用跑道的长度和宽度应满足4.2.1.4和4.2.1.5的要求。 4.3噪声测量用跑道 4.3.1噪声测量用跑道周围环境的本底噪声应尽可能小。装配橡胶轮胎（或橡胶履带）的拖拉机噪声测量用跑道应为混凝土或沥青路面；履带拖拉机噪声测量用跑道应为压实的硬土路面。 4.3.2动态环境噪声测量用跑道周围的空间应尽可能大，在测试中心点周围50m范围内不应有建筑物、 围墙和机器设备等大的噪声反射物，距测试中心周围10m范围内的地面上不应有粉状积雪、灰渣和苗木、花草等吸音物。地面应是混凝土、沥青或坚硬材质的路面，路面纵向坡度应小于0.1%，横向坡度应小于0.5%并均匀向两侧过渡。路面表面应坚固、耐磨，且平面度误差应在土2mm范围内。路面附着系数在装配橡胶轮胎的拖拉机驱动轮滑转率为15%时应不低于 0.75。附着系数测量方法见附录 A。试验用跑道长度应满足公式（2）的要求。
Sp = 30vmax
(2)
式中: Sp一—试验用跑道长度，单位为米（m)。
4.3.3驾驶员操作位置处（耳旁）噪声测量用跑道的要求与牵引性能试验用跑道相同，但跑道两侧30m 范围内不应有建筑物、围墙和机器设备等大的噪声反射物，且地面上不应有粉状积雪、灰渣和苗木、花草等吸音物。 4.4驻车制动试验用坡道 4.4.1装配橡胶轮胎的拖拉机驻车制动试验用坡道应为混凝土或沥青路面，路面附着系数应不低于 0.75；履带拖拉机驻车制动试验用坡道应为压实的硬土路面，路面附着系数应不低于0.65。附着系数测量方法见附录B。 4.4.2试验用坡道的路面坡度可分为坡度固定式和坡度可调式两种。 4.4.3装配橡胶轮胎的拖拉机驻车制动试验用坡道的坡度为18%和20%，带挂车的轮式拖拉机运输机组的驻车制动试验用坡道的坡度为12%。可以在同一坡道上做出两种坡度，底部坡度为18%，顶部坡度为20%。履带拖拉机驻车制动试验用坡道的坡度为30%。 4.4.4试验用坡道长度应不小于被试样机总长度的1.5倍。12%坡度的坡道长度应另加挂车及连接装置的长度。 4.4.5装配橡胶轮胎的拖拉机驻车制动试验用坡道表面平面度误差应在土2mm范围内，纵向坡度允许误差土0.1%；履带拖拉机驻车制动试验用坡道表面平面度误差应在土10mm范围内，纵向坡度允许误差±0.2%。
2 JB/T 12848-2016
4.5行车制动性能试验用跑道 4.5.1行车制动性能试验用跑道应为混凝土或沥青路面，路面地基应坚固不易变形。路面附着系数在装配橡胶轮胎的拖拉机驱动轮滑转率为 15%时应不低于0.75。试验用跑道的混凝土层厚度应不低于 200 mm；沥青路面应耐高温，暴晒下不粘胎、不起皱。 4.5.2试验用跑道表面横向缩缝数量应合理，表面平面度误差应在土3mm范围内，纵向坡度应小于 0.1%，横向坡度应小于0.5%并均匀向两侧过渡。 4.5.3试验用跑道长度应满足被试拖拉机速度从零加速到最高车速时所需的最大距离的2倍以上；宽度应比被试拖拉机最大宽度宽2.0m以上。 4.5.4路面附着系数在装配橡胶轮胎的拖拉机驱动轮滑转率为15%时应不低于0.75。附着系数测量方法见附录 A。 JB/T 12848—2016
式中：
Ziq—拖拉机驱动轮（后轮）的地面支承静反力总和，单位为千牛（kN); hr一—牵引点离地高度，单位为毫米（mm);
一拖拉机驱动轮静力半径，单位为毫米（mm）; L一一拖拉机轴距（手扶拖拉机轴距为驱动轮与尾轮之间的距离），单位为毫米（mm）。
rjq
A.3 滑转率的确定
将每一路段在规定测试距离内有负荷时的驱动轮转数n;及驱动轮（空车）无打滑时转数 no代入公式（A.4），即可得出滑转率S。
S = ni-no ×100%
(A.4)
.
.
n;
式中: S一一滑转率; n;- 一规定测试距离内驱动轮打滑时的转数（或脉冲数）; no -规定测试距离内驱动轮（空车）无打滑时的转数（或脉冲数）。
5
