ICS _91.120.30 Q 17
C

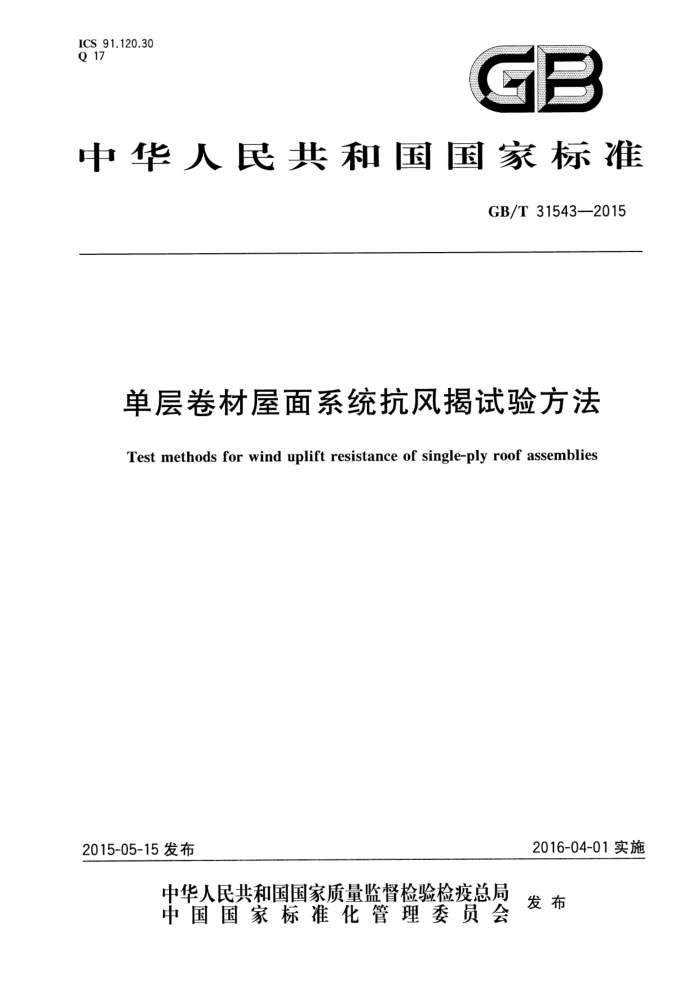

中华人民共和国国家标准
GB/T315432015
单层卷材屋面系统抗风揭试验方法
Test methods for wind uplift resistance of single-ply roof assemblies
2016-04-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 31543—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国轻质装饰与装修建筑材料标准化技术委员会（SAC/TC195)归口。 本标准负责起草单位：中国建材检验认证集团苏州有限公司、中国建筑防水协会、潍坊市宏源防水
材料有限公司、中国建筑材料科学研究总院苏州防水研究院。
本标准参加起草单位：西卡渗耐防水系统（上海）有限公司、江苏凯伦建材股份有限公司、山东思达建筑系统工程有限公司、上海岛海实业有限公司、常熟市三恒建材有限责任公司、天津滨海澳泰防水材料有限公司、唐山德生防水股份有限公司、深圳市卓宝科技股份有限公司、璞耐特（大连)科技有限公司、 山东鑫达鲁鑫防水材料有限公司。
本标准主要起草人：朱志远、朱冬青、孟凡城、高敏杰、葛兆、陈文洁、朱斌、余奕帆、尚华胜、姚双华。
H GB/T31543—2015
单层卷材屋面系统抗风揭试验方法
1范围
本标准规定了模拟抗风揭拉拔测试方法、静态正压或负压抗风揭测试方法和动态负压抗风揭测试方法三种测试单层卷材屋面系统抗风揭性能的试验方法。
本标准适用于采用机械固定或满粘施工的单层卷材屋面系统。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB50009建筑结构荷载规范
3术语和定义
下列术语和定义适用于本文件。
3.1
单层卷材屋面系统 single-plyroofsystem 由屋面基层、保温材料、防水卷材为主构成，采用卷材单层外露使用，卷材和保温材料采用机械固定
或粘结在基层上的屋面形式。 3.2
固定件 fixationcomponents 将防水卷材、相关材料机械固定于屋面基层的部件，包括固定钉、垫片、套管和压条等。
3.3
隔气材料airbarrier 阻挡空气透过的材料。当采用机械固定法安装卷材时，隔气材料应安装在基层上，并包住整个屋面
和所有屋面穿出部分。 3.4
隔汽材料 斗vaporretarder 一种能阻止湿气进人屋面系统的材料。
3.5
风揭 winduplift 由于风压所引起的作用在屋面系统或屋面系统各部件上，使屋面系统脱离基层的力。风绕转和通
过建筑表面，引起屋面表面气压下降（负压力）；建筑中的空气在屋面基层下方流动（正压力），此两种压力形成了使屋面系统向上的合压力，风揭也可能是由屋檐下方的风所引起的。 3.6
屋面基层roofsubstrate;roofdecking 屋面系统中防水和保温等构造下面的起固定作用的构造层。
1 GB/T31543—2015
4基本规定
4.1样品安装、制备以及测试用的实验室各种仪器设备应能正常运转，试验温度（20士15）℃，相对湿度 (50±25)% 4.2屋面系统通常包括屋面基层、保温材料和防水卷材。首先，在屋面基层上采用保温材料专用螺钉、 垫片或粘结剂固定保温板。然后，在保温板上安装防水卷材。一些屋面安装构造有隔气材料或隔汽材料，此类材料允许直接安装在屋面基层上，并采用固定件通过保温板固定至屋面基层上，形成一种复合结构；隔气材料或隔汽材料也可安装在两层保温材料之间，采用胶粘剂粘结至已通过机械固定或胶粘剂固定至屋面基层的保温板上；或与底层卷材一起机械固定至基层上。整个系统安装应满足标准的要求。 4.3本标准测评以下几种类型的屋面抗风揭性能：
a) 在屋面构造中采用机械固定件、胶粘剂、热沥青、热风焊或这些方式的组合，将保温材料、防水
卷材和其他部件固定至单层或多层构造的屋面基层上。
b)7 在屋面构造中采用结构混凝土和轻质绝热混凝土作为屋面基层。 c）在屋面构造中采用纤维增强水泥作为屋面基层。 d）在屋面构造中采用压型金属板和木板作为屋面基层。
4.4屋面构造各组成部分的要求：
a）采用推荐的设备安装固定件，使保温材料、卷材和其他部件与基层相连接，并且不能对任何部
件造成破坏。 b) 固定件应具有合适的长度，以确保施工时能刺人基层，或达到最小埋人深度。 c) 当屋面基层采用压型金属板时，固定件应能够刺穿翼缘。 d) 试验样品允许在实验室条件下养护不超过28d。 e） 所有胶粘剂应按制造商的说明书来施工，并按其推荐的比例使用。 f) 采取适当的安全预防措施，必要的通风设施，并准备胶粘剂、热沥青、热焊接、热熔等施工时需
要的设施，
4.5标准采用实验室模拟风压条件，测试屋面系统的抗风揭性能。实际环境中外界自然条件变化十分复杂，上述模拟条件下的实验结果，不能完全用于描述和评价现实环境。 4.6屋面系统的性能部分取决于所有部件本身的性能，部分取决于构件与构件的装配。标准把屋面系统当作整体来测试其抗风揭等级。 4.7根据屋面系统的类别，按标准选用合适的检测方法，得到屋面系统不破坏所能达到的最大抗风揭强度为该系统的模拟抗风揭等级。 4.8适用的屋面系统的抗风揭等级应不小于按GB50009要求的设计风荷载乘以规定系数的积，对于屋面的边角等部位应按GB50009的要求进行局部增强。
5方法选择
5.1本标准包括了下列三种试验方法
方法A：0.6m×0.6m模拟抗风揭拉拨测试方法； —方法B：3.7mX7.3m静态正压或负压抗风揭测试方法；一方法C:2.7mX4.0m动态负压抗风揭测试方法。
5.2方法A用来测试各部件互相粘结的屋面系统，屋面系统与结构基层或轻质混凝土基层用粘结剂、 热沥青或热焊接等方式粘结
方法A不适用于测试使用机械固定件的屋面系统。若屋面系统的防水卷材或保温材料用热沥青
2 GB/T 31543—2015
与屋面基层粘结，或是保温层用粘结剂或沥青，采用点粘或条粘施工，间隔超过305mm，也不适用此方法。 5.3方法B分为：正压法用于装配式屋面，正负压叠加法用于结构混凝土或轻质保温混凝土屋面，方法 B用来测试下列类型屋面系统的模拟抗风揭性能。
a）在屋面构造中采用机械固定件、胶粘剂、热沥青、热风焊或这些方式的组合，将保温材料、防水
卷材和其他部件固定至单层或多层构造的基层上。 b）屋面构造采用或无机板材作为屋面基层， c）屋面构造采用纤维增强水泥屋面基层的屋面系统。 d）屋面构造采用金属板、木板或纤维增强塑料板作为屋面基层。 e) 屋面构造采用压条或固定件每排中心间隔小于等于3.7m。
5.4方法C适用于现浇混凝土屋面或装配式机械固定单层卷材屋面系统的动态法抗风揭试验。
6试验材料
6.1保温隔热材料
保温隔热材料可采用岩棉板、硬质泡沫聚氨酯保温板和硬质泡沫聚苯乙烯保温板等板材。 6.2固定件
机械固定件包括固定钉、垫片、套筒和压条。固定岩棉等纤维状保温隔热材料时，宜采用带套筒的固定件。
7试验
7.1试验准备
试验前将试样放置于温度在（20士15)℃，相对湿度（50士25）%的环境条件下至少24h。 由制造商或施工方负责安装，或按照制造商的说明书和指导书安装，以确保产品采用合适的安装步
骤和技术。
7.2方法A 7.2.1试验设备
拉拔仪：最大力不小于5000N，精度不小于1N，并应有调零功能。 7.2.2试件安装 7.2.2.1测试样品的各个部件按照制造商要求装配，包括施工方法、胶粘剂比例、热沥青或底涂、保温层的类型及厚度和所用卷材，并在实验室条件下养护不超过28d。成型的测试样品尺寸为600mm× 600mm。样品安装完成后，测试样品的各个部分不能施加外力来增加其粘结性，除非制造商另行规定。 7.2.2.2上述测试样品需要粘结到试板上，此样板用来代表实际工程中的屋面基层。对于结构混凝土基层，试板最小规格应为1.2m×1.2m×0.15m。对于轻质混凝土基层，试板作为屋面基层材料，不小于1.2m×1.2m。混凝土块固定在合适的基础上，以防止其在测试过程中向上运动。 7.2.2.3600mm×600mm×20mm的胶合板采用合适的胶粘剂粘结在测试卷材上方。将尺寸为 600mm×600mm中间和四周带有螺孔的金属板置于胶合板上，自钻钉穿过螺孔钻人胶合板，并且至少穿透胶合板的一半。自钻钉应有足够的长度和数量，从而能够承受预计的荷载。在将试件固定到胶
3
