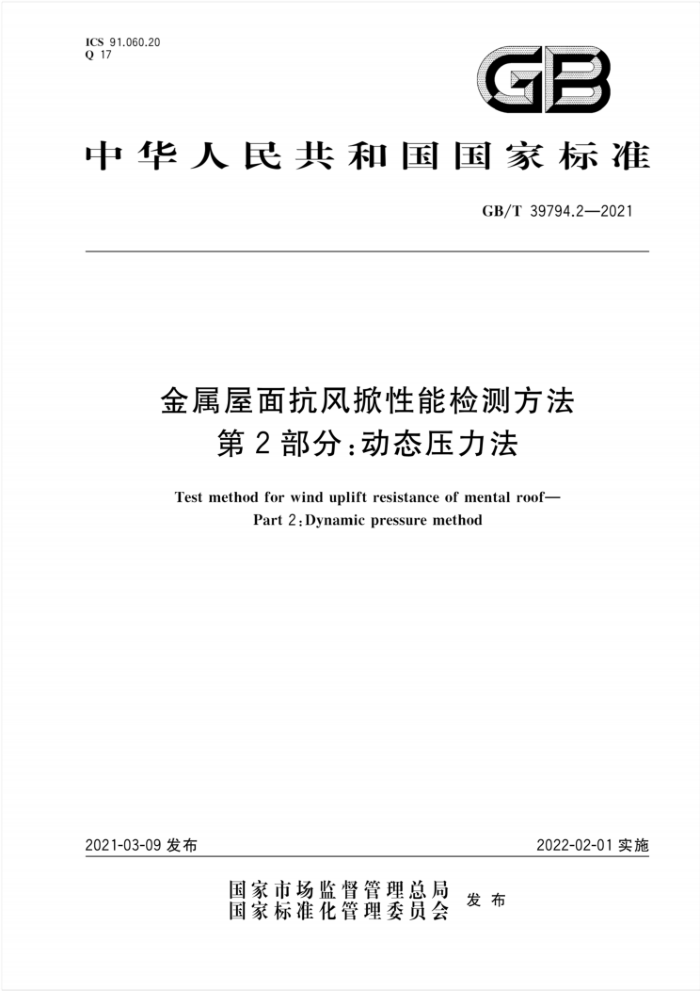

ICS91.060.20 Q 17
GB
中华人民共和国国家标准
GB/T39794.2—2021
金属屋面抗风掀性能检测方法
第2部分：动态压力法
Testmethod forwind upliftresistanceof mentalroof-
Part 2:Dynamicpressuremethod
2021-03-09发布
2022-02-01实施
国家市场监督管理总局 发布国家标准化管理委员会 GB/T39794.2—2021
目 次
前言
...+
范围 2 规范性引用文件 3 术语和定义
1
检测原理 5 检测装置 6 试件与安装
4
2
...
检测 8 检测报告附录A（资料性附录） 塑料薄膜密封方法
7 GB/T39794.2—2021
前 言
GB/T39794《金属屋面抗风掀性能检测方法》分为2个部分：
第1部分：静态压力法；第2部分：动态压力法。
本部分为GB/T39794的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中华人民共和国住房和城乡建设部提出。 本部分由全国建筑幕墙门窗标准化技术委员会（SAC/TC448)归口。 本部分起草单位：中国建筑科学研究院有限公司、中国建材检验认证集团苏州有限公司、卓思建筑
应用科技顾问（珠海)有限公司、广东省建筑科学研究院集团股份有限公司、江苏省建筑工程质量检测中心有限公司、森特士兴集团股份有限公司、河南省建筑科学研究院有限公司、中国建材检验认证集团股份有限公司、福建省建筑科学研究院有限责任公司、艾勒泰建筑工程咨询（上海)有限公司、广东坚朗五金制品股份有限公司。
本部分主要起草人：石清、王洪涛、邱铭、阎强、朱志远、刘会涛、林坤坚、何瑄、姜美琴、苗泽献、冯勇、 穆秀君、陈仪育、黄一鸣、厉敏、曹原、孙梅凤、王俊洋、刘会华、余奕帆。
40
I GB/T39794.2—2021
金属屋面抗风掀性能检测方法
第2部分：动态压力法
1范围
GB/T39794的本部分规定了金属屋面抗风掀性能动态压力检测方法的术语和定义、检测原理、检测装置、试件与安装、检测、检测报告。
本部分适用于采用动态压力法进行金属屋面抗风掀性能的工程检测和产品检测。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T39794.1金属屋面抗风掀性能检测方法第1部分：静态压力法
3术语和定义
下列术语和定义适用于本文件。
3.1
金属屋面 metalroof 由金属面板与支承体系组成，与主体结构连接但不分担主体结构所受作用且与水平方向夹角小于
75°的建筑围护结构。 3.2
压型金属板屋面 corrugatedmetal roof 压型金属板通过固定支架、紧固件与支承结构连接的屋面、墙面系统。
3.3
抗风掀windupliftresistance 抗风揭金属屋面抵抗由于风荷载产生的向上作用力的能力。
3.4
动态压力 dynamicpressure 试件表面所受到的具有周期性作用的波动压力差。
3.5
压力差 pressuredifference 试件表面所受到的压力与大气压力之间的差值。 注：当试件表面所受的压力高于大气压力时，压力差为正压；反之为负压。
SZIC
4 检测原理
利用供风设备，向金属屋面下部压力箱充气形成稳定的正压，同时对金属屋面上部压力箱抽气，并通过控制装置产生周期性的波动负压，形成对金属屋面产生模拟风荷载向上作用的合力，以此检测金属
1 GB/T39794.2—2021
屋面抗风掀的能力。
5检测装置
5.1检测装置由上部压力箱、下部压力箱、安装框架、供风设备、压力控制装置、压力测量装置、位移测量装置等组成（见图1） 5.2上、下部压力箱的开口尺寸应能满足试件安装的要求，且不应小于3.05m×3.05m。压力箱的强度应能满足检测要求。压力箱的四周应安装有观察窗，内部应装有照明装置。压力箱风口处应安装气流挡板。 5.3上、下部压力箱应有独立的供风设备。供风设备应具备施加指定压力差的能力，静态压力控制装置应能调节出稳定的气流，动态压力控制装置应能调节出周期性的波动风压，波动风压的波峰值、波谷值应满足检测要求，且供风和压力控制能力应满足第7章的要求。 5.4上部压力箱的集流罩侧面与水平方向夹角为30°土2°，顶板尺寸为（610土10)mm×（610土10)mm，并预留出风口 5.5安装框架应具有足够的刚度和强度。 5.6 上部压力箱的总测压管由分布在箱体内部的5根独立的测压管汇集而成，测压管为内径6mm的铜管，其中4根测压管为对角分布，每根测压管与箱体底部的夹角为45，且距离箱体边角1000mm，第5根测压管布置于上部箱体中心，所有测压管端头位于箱体底部表面180mm处 5.7 下部压力箱的总测压管同样由分布在箱体内部的5根独立的测压管汇集而成，测压管为内径 6mm的铜管，其中4根测压管为对角分布，每根测压管与箱体底部的夹角为45°，且距离箱体边角 1000mm，第5根测压管布置于下部箱体中心，所有测压管端头位于箱体底部上表面180mm处。 5.8差压传感器精度应达到示值的1%，测量响应速度应满足波动加压测量的要求：位移计的精度应达到满量程的0.25%。
说明：
供风设备；位移测量装置；集流罩；观察窗。
上部压力箱；试件及安装框架；下部压力箱；压力测量装置；压力控制装置：
S.
o0
-
图1 检测装置示意图
2
