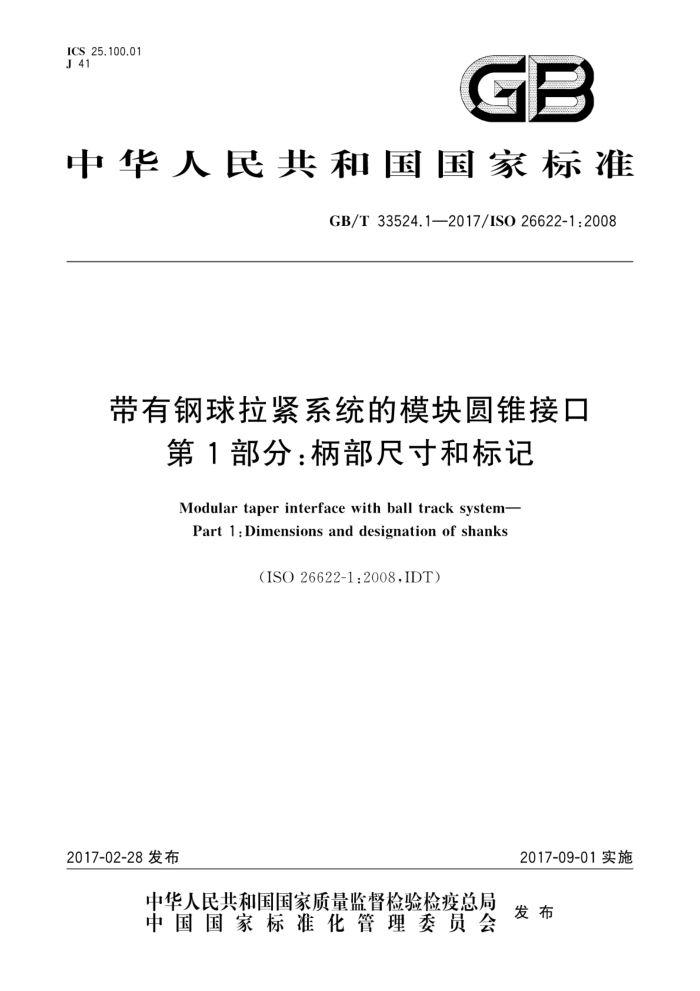

ICS 25.100.01 J 41
GB
中华人民共和国国家标准
GB/T 33524.1—2017/ISO 26622-1:2008
带有钢球拉紧系统的模块圆锥接口
第1部分：柄部尺寸和标记
Modular taper interface with ball track system- Part 1 : Dimensions and designation of shanks
(ISO 26622-1:2008.IDT)
2017-02-28发布
2017-09-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33524.1—2017/ISO26622-1:2008
前言
GB/T33524《带有钢球拉紧系统的模块圆锥接口》分为2个部分：
第1部分：柄部尺寸和标记；一第2部分：安装孔尺寸和标记。
本部分为GB/T33524的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用ISO26622-1：2008《带有钢球拉紧系统的模块圆锥接口第1部分：柄
部尺寸和标记》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T1182一2008产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注 (ISO 1101:2004,IDT) GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2：1989） GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差（eqVISO2768-1：1989）
本部分与ISO26622-1：2008相比做了下列编辑性修改：
纠正了图1中d2的标注和W放大图中的剖面线；标记中，ISO26622-1用GB/T33524.1代替。
本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分负责起草单位：成都工具研究所有限公司，成都成量工具集团有限公司本部分主要起草人：曾宇环、陈莉、郭柏。
I GB/T 33524.1—2017/ISO 26622-1:2008
带有钢球拉紧系统的模块圆锥接口
第1部分：柄部尺寸和标记
1范围
GB/T33524的本部分规定了用于自动换刀和手动换刀机床（如车床、钻床、铣床和车铣中心），带有钢球拉紧系统的模块圆锥接口的锥柄系列尺寸。不同规格的锥柄所配用的O型冷却密封圈的尺寸见附录A。
法兰部位带有沟槽的可以用于自动换刀，也可用于手动换刀。刀柄的夹紧可通过标准尺寸的钢球和多种夹紧机构来实现
扭矩传递是通过刀柄尾部的摩擦力、卡紧元件和键来实现。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO1101产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（Geometrical product specifications (GPS)-Geometrical tolerancing-Tolerances of form , orientation, location and run-out)
ISO2768-1通用公差第1部分：未注公差的线性和角度公差（Generaltolerances一Part1：Tol- erances for linear and angular dimensions without individual tolerance indications)
ISO2768-2通用公差第2部分：未注公差的特性的形位公差（Generaltolerances一Part2：Geo metrical tolerances for features without individual tolerance indications)
3型式和尺寸
3.1一般规定
形状、方向、位置和跳动公差的标注按ISO1101。未注的线性和角度公差按ISO2768-1的"m”级，未注的形位公差按ISO2768-2的“k"级 3.2空心锥柄
带有钢球拉紧系统的模块圆锥柄、机械手抓拿槽和数据芯片孔的具体尺寸见图1和表1。
1 GB/T33524.1—2017/ISO26622-1:2008
表面粗糙度单位为微米尺寸单位为毫米
电
0.1AB
B
22 4W inin
Ra0.8
Φ0.005A
Ra0.8
o
0.008 NC
A
0.15×45
中
$0.1BA
1 X45°
图1圆锥空心柄
2 GB/T33524.1—2017/ISO26622-1:2008
表面粗糙度单位为微米尺寸单位为毫米
0.1AB
MM
2 Xd
$= 0. 08cBA
中
$0.15AB
图1（续） GB/T 33524.1—2017/ISO26622-1:2008
表面粗糙度单位为微米尺寸单位为毫米
P-P
中t AB
X
$ABc $AB
X
一
IX45"
X45
0.38
(d)
2*0 pP
图1（续） GB/T33524.1—2017/ISO26622-1:2008
表面粗糙度单位为微米尺寸单位为毫米
H (2 :1)
R (2 :1)
(/1)
(l1s)
(12)
(14)
U-U (2:1)
≤0.25X45
B (2:1)
0.3X45 0.7X45°
C
Ra1.6
+$0.05AB
(12)
图1（续） GB/T33524.1—2017/ISO26622-1:2008
表面粗糙度单位为微米尺寸单位为毫米
11
Ral.6
T
3
Ral.6
≤0.2
11
al.6
Ral.6
(4 =1)
60*±0°15
a3.2
图1（续）
