ICS 25.160.50 J 33
GB

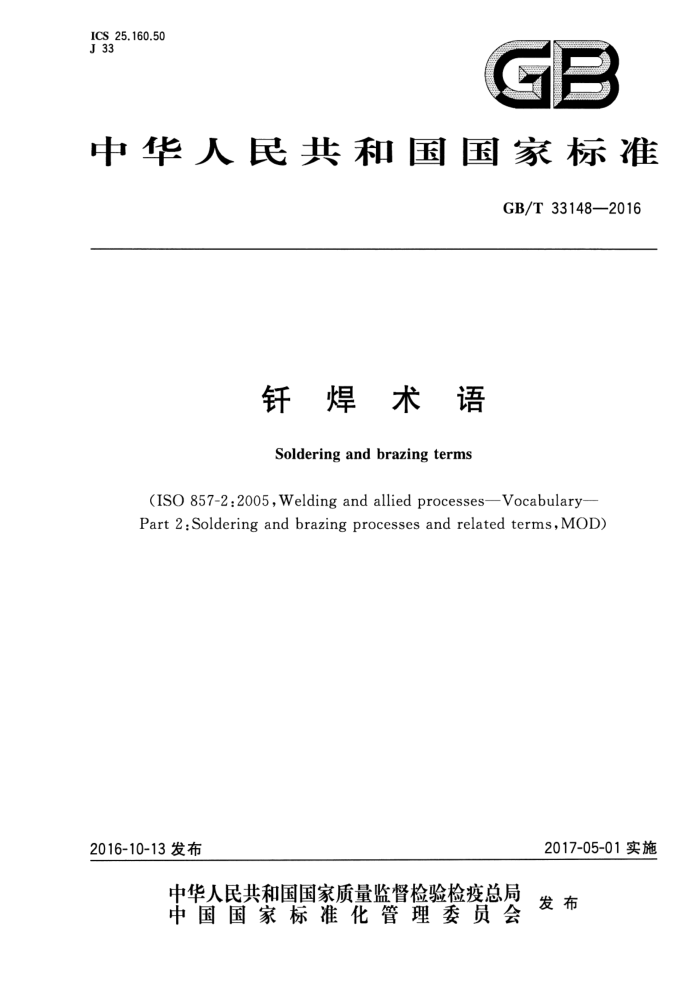

中华人民共和国国家标准
GB/T33148—2016
钎焊术语 Solderingand brazing terms
(ISO857-2:2o05,WeldingandalliedprocessesVocabulary Part 2:Soldering and brazing processes and related terms, MOD)
2017-05-01实施
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 33148—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 3.1 一般术语 3.2 钎焊材料 ... 3.3 钎焊工艺
1
7
3.4 钎焊方法附录A（资料性附录）钎焊工艺术语及方法代号对照表
10 ....20
........
·22
索引 GB/T33148—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO857-2：2005《焊接及相关工艺 词汇第2部分：软钎焊、硬
钎焊工艺及相关术语》英文版）。
本标准与ISO857-2：2005技术性差异及其原因如下：
一关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件。将 ISO15609-6：2013引用的国际标准，用我国相应的标准代替，调整的情况集中反映在第2章 “规范性引用文件”中，具体调整如下： ·用GB/T5185—2005代替ISO4063：1998，（IDT）；一增加了目次、汉语拼音索引内容；修改了术语分类（见第3章）。
本标准还做了下列编辑性修改：
将标准名称修改为“舒焊术语”；一删除ISO857-2：2005的附录A；将ISO857-2：2005的附录B，改为我国标准的附录A，删除了其中的法文和德文对应术语，增加了中文对应术语。
本标准由全国焊接标准化技术委员会（SAC/TC55）提出并归口。 本标准起草单位：机械科学研究院哈尔滨焊接研究所、郑州机械研究所、深圳市汉尔信电子科技有
限公司、哈尔滨工业大学、绍兴市天龙锡材有限公司、浙江亚通焊材有限公司、浙江银轮机械股份有限公司、深圳市亿铖达工业有限公司。
本标准主要起草人：吕晓春、何鹏、龙伟民、马鑫、戴登峰、金霞、麦小波、杨明、苏金花。
I GB/T33148—2016
钎焊术语
1范围
本标准界定了软钎焊、硬钎焊工序相关的术语和定义。 本标准适用于软钎焊、硬钎焊技术研究、开发与应用，及相关的管理、经营、标准制定等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5185焊接及相关工艺方法代号（GB/T5185—2005，ISO4063：1998，IDT）
3术语和定义
下列术语和定义适用于本文件。
3.1一般术语
3.1.1
钎焊solderingandbrazing 硬钎焊和软钎焊的总称。采用比母材熔化温度低的填充材料作钎料，将焊件和钎料加热到高于钎
料液相线而低于母材固相线的温度，利用液态料在母材钎焊界面间隙中或表面上润湿，填充钎焊间隙并与母材相互作用（溶解、扩散或界面反应等）实现连接的方法。 3.1.2
涂层（镀层）coating 在母材的钎焊面上沉积一层或多层材料，以获得期望的性能和/或尺寸。
3.1.3
润湿 显wetting 熔融态钎料在被钎焊材料表面铺展和附着。
3.1.4
反润湿 显de-wetting 液态钎料凝固后与母材的分离现象。尽管液态钎料也会在被钎焊材料表面铺展，但由于钎焊面不
够清洁或钎剂量不足，不能实现连接。 3.1.5
钎焊性 主brazability/solderability 材料对针焊加工的适应性，即材料在一定的钎焊条件下，获得优质接头的难易程度。
3.1.6
润湿性 主wettability 钎焊时，液态钎料对母材浸润和附着的能力。
1 GB/T33148—2016
3.1.7
铺展性 spreadability 液态钎料在母材表面上流动展开的能力，通常以一定质量的钎料熔化后覆盖母材表面的面积来
衡量。 3.1.8
流动路径 flowpath 熔融态钎料在钎缝间隙中流动通过的距离。
3.1.9
毛细作用 capillaryattraction 由熔融态钎料、母材钎焊面及其之间的表面张力所引起的作用力，它甚至可以抵抗重力的作用，使
熔融态钎料填充钎缝间隙。 3.1.10
键合工艺 bondingprocess 通过钎料中的液相与母材固体金属之间的冶金反应实现键合的工艺。
3.2钎焊材料
3.2.1
钎料fillermetal 钎焊时用的填充金属，其形态可以是丝状、片状、粉状、膏状等。
3.2.2
硬钎料 fbrazingfillermetal 熔点高于450℃的钎料。
3.2.3
软钎料 +solder 熔点低于450℃的钎料。
3.2.4
自钎性硬钎料 self-fluxing brazingfiller metal 钎料中含有起钎剂作用成分的硬钎料，例如铜磷钎料、银铜磷钎料、银铜锂钎料等。
3.2.5
活性钎料 activefillermetal 含有对氧具有高亲和力元素（如Ti、Zr等）的钎料，其特点是能直接润湿陶瓷、石墨等材料。
3.2.6
预成形钎料 preformedfillermetal 预先加工成与待钎焊面形状相适应的钎料，钎焊前预置于钎缝间隙中。
3.2.7
非晶态钎料 amorphousfillermetal 自液态以高速急冷非结晶凝固得到的钎料。
3.2.8
无铅钎料 +lead-free solder 作为合金成分，铅含量（质量分数)不超过0.07%的锡基钎料的总称。
2 GB/T33148—2016
3.2.9
钎料膏brazingpaste/solderingpaste 呈膏状的钎料。一般由钎料粉末、钎剂与粘结剂混合而成。
3.2.10
药皮钎料fluxcoatedbrazingrod 涂有药皮（主要成分为钎剂)的钎料，一般为棒状。
3.2.11
层状钎料sandwichfillermetal 钎料不是以均一成分而是以多层结构存在，依靠钎焊加热过程各层相互作用形成钎料。
3.2.12
药芯钎料flux-coredfillermetal 内腔充填有钎剂的钎料。
3.2.13
敷钎料板cladbrazingsheet 单面或双面预先轧敷钎料层的金属复合板。
3.2.14
钎料熔化温度范围 meltingtemperaturerange of thefillermetal 熔化温度范围是从钎料熔化（固相线温度)开始到完全熔化（液相线温度)为止。
3.2.15
钎剂flux 钎焊时使用的熔剂，分硬钎剂和软钎剂两种。它的作用是清除钎料和母材表面的氧化物，并保护焊
件和液态钎料在钎焊过程中免于氧化，改善液态钎料对焊件的润湿性。 3.2.16
气体钎剂 Jgasflux 钎焊过程中以气体形式起作用的钎剂。它可能本身即为气体，也可能是低沸点的液态物质或低升
华点的固态物质的气化产物。 3.2.17
反应钎剂 reactionflux 一种特殊类型的针剂，其成分主要为某类金属盐。它们在针焊加热中发生分解，或与母材作用而析
出金属，沉积在母材表面，能促进钎料的铺展或充当钎料。 3.2.18
松香钎剂colophonyflux 以天然树脂松香为主要成分组成的钎剂。一般是将松香溶解在适当的有机溶剂中，有时还添加某
些活性剂。 3.2.19
钎剂膏fluxpaste 由钎剂与适当的成膏剂调配而成的膏状钎剂。
3.2.20
阻流剂stopping-offagent 阻止钎料泛流的一种钎焊辅助材料。钎焊时用以防止熔化的钎料泛流到不需要钎焊的母材表面或
夹具表面上。
3 GB/T33148—2016
3.2.21
粘结剂binder 能够使钎料和/或钎剂粘结，使钎料能以膏状或模制成合适形状应用于钎焊。
3.2.22
钎剂活性fluxactivity 钎剂润湿焊件钎焊面、清除氧化膜、促进液态钎料铺展的能力。
3.2.23
钎剂活性温度范围activationtemperaturerangeofflux 钎剂能稳定地发挥钎剂活性作用的温度范围。此温度范围的下限在钎剂的固相线以上，其上限取
决于针剂的热稳定性。 3.2.24
钎剂热稳定性 thermal stability of flux 在加热时，钎剂保持其成分及性能稳定不变的能力。
3.2.25
钎焊保护气氛 protectiveatmosphereforsolderingorbrazing 钎焊部位周围的气体或真空，它可以去除钎焊面的氧化膜或其他不利于钎焊的薄膜，也可以防止钎
焊面再次生成氧化膜或不利于钎焊的薄膜。 3.2.26
还原性气氛 reducinggasatmosphere 在钎焊过程中，对氧具有高亲和力的能够去除氧化物的气氛。
3.2.27
情性气氛inertgasatmosphere 在钎焊过程中，可防止氧化物等生成的气氛。
3.2.28
真空 vacuum 在规定的空间内，低于一个大气压的气体状态。
3.2.29
母材 parentmaterial 被钎焊的材料的统称。
3.3 钎焊工艺
3.3.1
钎焊过程brazingprocess/solderingprocess 实现钎焊连接的全部工艺过程的总称。通常包括钎焊前清理、装配、钎焊加热、保温、冷却及钎焊后
清理等。 3.3.2
钎焊操作brazingoperation/solderingoperation 依照给定的钎焊工艺完成钎焊过程的各种动作。狭义的钎焊操作只指完成钎焊加热、送进钎料的
有关动作。 3.3.3
工艺涂层（工艺镀层）technologicalcoating 特殊焊件钎焊前，为改善钎料对焊件的润湿或降低去膜的困难，对焊件钎焊面镀覆的金属层。
4 GB/T33148—2016
3.3.4
钎焊面fayingface 焊件上待钎焊的表面。
3.3.5
钎焊参数brazing/solderingprocessvariables 钎焊时，为保证钎焊质量而规定的各物理量的总称。
3.3.6
钎焊温度brazing/solderingtemperature 钎焊时，为使钎料熔化并填满钎焊间隙及与母材发生相互扩散所需要的加热温度。
3.3.7
均温温度 equalizingtemperature 预热温度preheatingtemperature 钎焊件在此温度下保温一定的时间，以保证钎焊件能够被均匀加热。
3.3.8
均温时间 equalizing time 预热时间preheatingtime 试件在均温温度/预热温度下保持的时间。
3.3.9
保温时间 holdingtime 钎焊过程中，焊件的接头部分在钎焊温度下保持的时间。
3.3.10
加热时间 heating time 钎焊过程中，焊件达到钎焊温度所需要的时间。
3.3.11
冷却时间 Jcoolingtime 接头从钎焊温度冷却到环境温度的时间。
3.3.12
总时间 totaltime 包括加热时间、保温时间和冷却时间。
3.3.13
有效温度范围 effectivetemperaturerange 钎焊过程中钎剂或保护气氛能够保持有效作用的温度范围
3.3.14
有效时间 effectivetime 在钎焊操作过程中，钎剂持续发挥有效作用的时间。
3.3.15
无间隙接头 closedjoint 在两钎焊面之间不留间隙的接头。液态钎料主要依靠毛细作用填充钎缝间隙，例如钎焊对接接头
或搭接接头试件的平行钎焊面（见图1、图2）。
5 ICS 25.160.50 J 33
GB
中华人民共和国国家标准
GB/T33148—2016
钎焊术语 Solderingand brazing terms
(ISO857-2:2o05,WeldingandalliedprocessesVocabulary Part 2:Soldering and brazing processes and related terms, MOD)
2017-05-01实施
2016-10-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 33148—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 3.1 一般术语 3.2 钎焊材料 ... 3.3 钎焊工艺
1
7
3.4 钎焊方法附录A（资料性附录）钎焊工艺术语及方法代号对照表
10 ....20
........
·22
索引 GB/T33148—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用重新起草法修改采用ISO857-2：2005《焊接及相关工艺 词汇第2部分：软钎焊、硬
钎焊工艺及相关术语》英文版）。
本标准与ISO857-2：2005技术性差异及其原因如下：
一关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件。将 ISO15609-6：2013引用的国际标准，用我国相应的标准代替，调整的情况集中反映在第2章 “规范性引用文件”中，具体调整如下： ·用GB/T5185—2005代替ISO4063：1998，（IDT）；一增加了目次、汉语拼音索引内容；修改了术语分类（见第3章）。
本标准还做了下列编辑性修改：
将标准名称修改为“舒焊术语”；一删除ISO857-2：2005的附录A；将ISO857-2：2005的附录B，改为我国标准的附录A，删除了其中的法文和德文对应术语，增加了中文对应术语。
本标准由全国焊接标准化技术委员会（SAC/TC55）提出并归口。 本标准起草单位：机械科学研究院哈尔滨焊接研究所、郑州机械研究所、深圳市汉尔信电子科技有
限公司、哈尔滨工业大学、绍兴市天龙锡材有限公司、浙江亚通焊材有限公司、浙江银轮机械股份有限公司、深圳市亿铖达工业有限公司。
本标准主要起草人：吕晓春、何鹏、龙伟民、马鑫、戴登峰、金霞、麦小波、杨明、苏金花。
I GB/T33148—2016
钎焊术语
1范围
本标准界定了软钎焊、硬钎焊工序相关的术语和定义。 本标准适用于软钎焊、硬钎焊技术研究、开发与应用，及相关的管理、经营、标准制定等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5185焊接及相关工艺方法代号（GB/T5185—2005，ISO4063：1998，IDT）
3术语和定义
下列术语和定义适用于本文件。
3.1一般术语
3.1.1
钎焊solderingandbrazing 硬钎焊和软钎焊的总称。采用比母材熔化温度低的填充材料作钎料，将焊件和钎料加热到高于钎
料液相线而低于母材固相线的温度，利用液态料在母材钎焊界面间隙中或表面上润湿，填充钎焊间隙并与母材相互作用（溶解、扩散或界面反应等）实现连接的方法。 3.1.2
涂层（镀层）coating 在母材的钎焊面上沉积一层或多层材料，以获得期望的性能和/或尺寸。
3.1.3
润湿 显wetting 熔融态钎料在被钎焊材料表面铺展和附着。
3.1.4
反润湿 显de-wetting 液态钎料凝固后与母材的分离现象。尽管液态钎料也会在被钎焊材料表面铺展，但由于钎焊面不
够清洁或钎剂量不足，不能实现连接。 3.1.5
钎焊性 主brazability/solderability 材料对针焊加工的适应性，即材料在一定的钎焊条件下，获得优质接头的难易程度。
3.1.6
润湿性 主wettability 钎焊时，液态钎料对母材浸润和附着的能力。
1 GB/T33148—2016
3.1.7
铺展性 spreadability 液态钎料在母材表面上流动展开的能力，通常以一定质量的钎料熔化后覆盖母材表面的面积来
衡量。 3.1.8
流动路径 flowpath 熔融态钎料在钎缝间隙中流动通过的距离。
3.1.9
毛细作用 capillaryattraction 由熔融态钎料、母材钎焊面及其之间的表面张力所引起的作用力，它甚至可以抵抗重力的作用，使
熔融态钎料填充钎缝间隙。 3.1.10
键合工艺 bondingprocess 通过钎料中的液相与母材固体金属之间的冶金反应实现键合的工艺。
3.2钎焊材料
3.2.1
钎料fillermetal 钎焊时用的填充金属，其形态可以是丝状、片状、粉状、膏状等。
3.2.2
硬钎料 fbrazingfillermetal 熔点高于450℃的钎料。
3.2.3
软钎料 +solder 熔点低于450℃的钎料。
3.2.4
自钎性硬钎料 self-fluxing brazingfiller metal 钎料中含有起钎剂作用成分的硬钎料，例如铜磷钎料、银铜磷钎料、银铜锂钎料等。
3.2.5
活性钎料 activefillermetal 含有对氧具有高亲和力元素（如Ti、Zr等）的钎料，其特点是能直接润湿陶瓷、石墨等材料。
3.2.6
预成形钎料 preformedfillermetal 预先加工成与待钎焊面形状相适应的钎料，钎焊前预置于钎缝间隙中。
3.2.7
非晶态钎料 amorphousfillermetal 自液态以高速急冷非结晶凝固得到的钎料。
3.2.8
无铅钎料 +lead-free solder 作为合金成分，铅含量（质量分数)不超过0.07%的锡基钎料的总称。
2 GB/T33148—2016
3.2.9
钎料膏brazingpaste/solderingpaste 呈膏状的钎料。一般由钎料粉末、钎剂与粘结剂混合而成。
3.2.10
药皮钎料fluxcoatedbrazingrod 涂有药皮（主要成分为钎剂)的钎料，一般为棒状。
3.2.11
层状钎料sandwichfillermetal 钎料不是以均一成分而是以多层结构存在，依靠钎焊加热过程各层相互作用形成钎料。
3.2.12
药芯钎料flux-coredfillermetal 内腔充填有钎剂的钎料。
3.2.13
敷钎料板cladbrazingsheet 单面或双面预先轧敷钎料层的金属复合板。
3.2.14
钎料熔化温度范围 meltingtemperaturerange of thefillermetal 熔化温度范围是从钎料熔化（固相线温度)开始到完全熔化（液相线温度)为止。
3.2.15
钎剂flux 钎焊时使用的熔剂，分硬钎剂和软钎剂两种。它的作用是清除钎料和母材表面的氧化物，并保护焊
件和液态钎料在钎焊过程中免于氧化，改善液态钎料对焊件的润湿性。 3.2.16
气体钎剂 Jgasflux 钎焊过程中以气体形式起作用的钎剂。它可能本身即为气体，也可能是低沸点的液态物质或低升
华点的固态物质的气化产物。 3.2.17
反应钎剂 reactionflux 一种特殊类型的针剂，其成分主要为某类金属盐。它们在针焊加热中发生分解，或与母材作用而析
出金属，沉积在母材表面，能促进钎料的铺展或充当钎料。 3.2.18
松香钎剂colophonyflux 以天然树脂松香为主要成分组成的钎剂。一般是将松香溶解在适当的有机溶剂中，有时还添加某
些活性剂。 3.2.19
钎剂膏fluxpaste 由钎剂与适当的成膏剂调配而成的膏状钎剂。
3.2.20
阻流剂stopping-offagent 阻止钎料泛流的一种钎焊辅助材料。钎焊时用以防止熔化的钎料泛流到不需要钎焊的母材表面或
夹具表面上。
3 GB/T33148—2016
3.2.21
粘结剂binder 能够使钎料和/或钎剂粘结，使钎料能以膏状或模制成合适形状应用于钎焊。
3.2.22
钎剂活性fluxactivity 钎剂润湿焊件钎焊面、清除氧化膜、促进液态钎料铺展的能力。
3.2.23
钎剂活性温度范围activationtemperaturerangeofflux 钎剂能稳定地发挥钎剂活性作用的温度范围。此温度范围的下限在钎剂的固相线以上，其上限取
决于针剂的热稳定性。 3.2.24
钎剂热稳定性 thermal stability of flux 在加热时，钎剂保持其成分及性能稳定不变的能力。
3.2.25
钎焊保护气氛 protectiveatmosphereforsolderingorbrazing 钎焊部位周围的气体或真空，它可以去除钎焊面的氧化膜或其他不利于钎焊的薄膜，也可以防止钎
焊面再次生成氧化膜或不利于钎焊的薄膜。 3.2.26
还原性气氛 reducinggasatmosphere 在钎焊过程中，对氧具有高亲和力的能够去除氧化物的气氛。
3.2.27
情性气氛inertgasatmosphere 在钎焊过程中，可防止氧化物等生成的气氛。
3.2.28
真空 vacuum 在规定的空间内，低于一个大气压的气体状态。
3.2.29
母材 parentmaterial 被钎焊的材料的统称。
3.3 钎焊工艺
3.3.1
钎焊过程brazingprocess/solderingprocess 实现钎焊连接的全部工艺过程的总称。通常包括钎焊前清理、装配、钎焊加热、保温、冷却及钎焊后
清理等。 3.3.2
钎焊操作brazingoperation/solderingoperation 依照给定的钎焊工艺完成钎焊过程的各种动作。狭义的钎焊操作只指完成钎焊加热、送进钎料的
有关动作。 3.3.3
工艺涂层（工艺镀层）technologicalcoating 特殊焊件钎焊前，为改善钎料对焊件的润湿或降低去膜的困难，对焊件钎焊面镀覆的金属层。
4 GB/T33148—2016
3.3.4
钎焊面fayingface 焊件上待钎焊的表面。
3.3.5
钎焊参数brazing/solderingprocessvariables 钎焊时，为保证钎焊质量而规定的各物理量的总称。
3.3.6
钎焊温度brazing/solderingtemperature 钎焊时，为使钎料熔化并填满钎焊间隙及与母材发生相互扩散所需要的加热温度。
3.3.7
均温温度 equalizingtemperature 预热温度preheatingtemperature 钎焊件在此温度下保温一定的时间，以保证钎焊件能够被均匀加热。
3.3.8
均温时间 equalizing time 预热时间preheatingtime 试件在均温温度/预热温度下保持的时间。
3.3.9
保温时间 holdingtime 钎焊过程中，焊件的接头部分在钎焊温度下保持的时间。
3.3.10
加热时间 heating time 钎焊过程中，焊件达到钎焊温度所需要的时间。
3.3.11
冷却时间 Jcoolingtime 接头从钎焊温度冷却到环境温度的时间。
3.3.12
总时间 totaltime 包括加热时间、保温时间和冷却时间。
3.3.13
有效温度范围 effectivetemperaturerange 钎焊过程中钎剂或保护气氛能够保持有效作用的温度范围
3.3.14
有效时间 effectivetime 在钎焊操作过程中，钎剂持续发挥有效作用的时间。
3.3.15
无间隙接头 closedjoint 在两钎焊面之间不留间隙的接头。液态钎料主要依靠毛细作用填充钎缝间隙，例如钎焊对接接头
或搭接接头试件的平行钎焊面（见图1、图2）。
5
