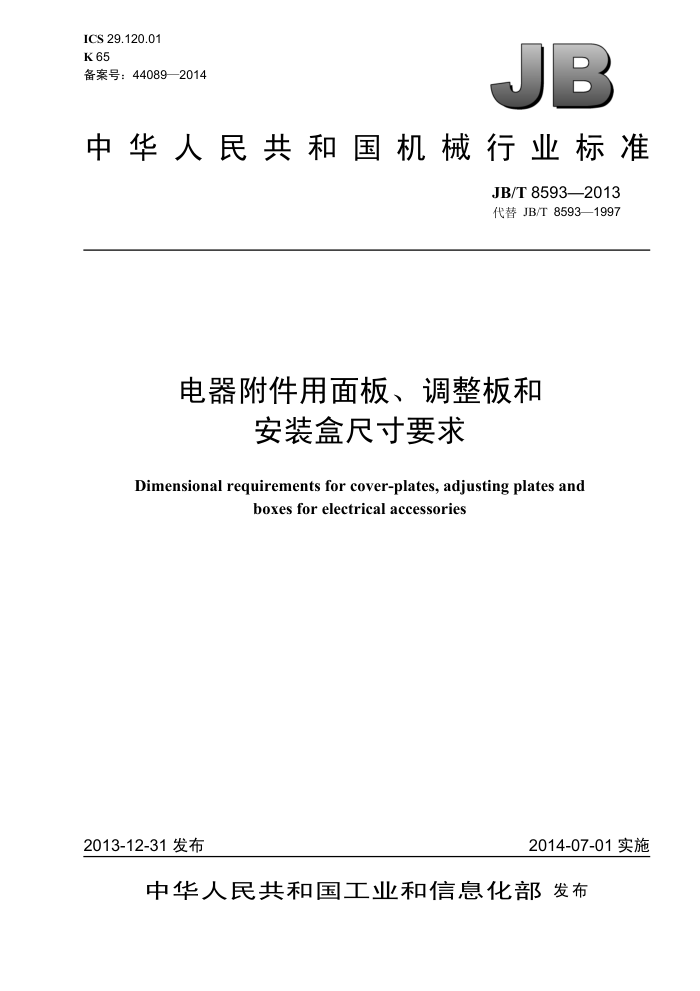

ICS 29.120.01 K 65 备案号：44089—2014
B
中华人民共和国机械行业标准
JB/T 8593—2013 代替 JB/T 8593—1997
电器附件用面板、调整板和
安装盒尺寸要求
Dimensional requirements for cover-plates, adjusting plates and
boxes for electrical accessories
2014-07-01实施
2013-12-31 发布
中华人民共和国工业和信息化部发布 JB/T 8593—2013
目 次
前言， 1 范围
..II
规范性引用文件. 术语和定义.
3
4　尺寸要求.. 5测量方法. 参考文献. 图1 -位86型面板. 图2 -位120型面板图 3 两位120 型面板图 4 两位146型面板图5 -位86型安装盒图6 两位146型安装盒. 图7 位120型安装盒.. 图8 两位120型安装盒.. 图 9 灯线盒图10 -位弹开式地面插座面板… 图11 两位弹开式地面插座面板.. 图 12 位弹开式地面插座安装盒图 13 两位弹开式地面插座安装盒图 14 翻盖式地面插座面板图15 翻盖式地面插座安装盒. 表 1 安装盒的内腔体深度
.... 14
.15
一
6
XO
9 10
.....................
11 12 .13
... 14 JB/T 8593—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8593一1997《电器附件暗装用面板、调整板和安装盒》，与JB/T8593一1997相比主
要技术变化如下：
调整了标准名称，原来为《电器附件暗装用面板、调整板和安装盒》，现为《电器附件用面板、 调整板和安装盒尺寸要求》； -删除了原标准中的安全要求，相关安全要求已在GB17466《家用和类似用途固定式电气装置电器附件安装盒和外壳》中给出； -删除了原标准中的部分安装盒和面板的尺寸; -增加了86型、120型安装盒和面板的尺寸; -增加了地面插座安装盒和面板的尺寸
本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：中国电器科学研究院有限公司、浙江正泰建筑电器有限公司、杭州鸿雁电器有限
公司、奇胜工业(惠州)有限公司深圳分公司、公牛集团有限公司、松下电气机器（北京）有限公司、广东美的照明电气制造有限公司、广东福田电器有限公司、霍尼韦尔朗能电器系统技术（广东）有限公司、 TCL-罗格朗国际电工（惠州）有限公司、跃华控股集团有限公司、天基电气（深圳）有限公司、中山市家的电器有限公司、广东松本电工电器有限公司、浙江恒泰电工有限公司、惠州市宏枫实业有限公司、 西蒙电气（中国）有限公司、广东联塑科技实业有限公司、浙江恒达高电器有限公司、西门子（中国）有限公司上海分公司、宁波欧知电器科技有限公司、飞雕电器集团有限公司、广州市番禺天虹工业开发有限公司、罗格朗（北京）电气有限公司、中山市长顺五金制品有限公司。
本标准主要起草人：蔡军、陈玉、刘波、龚志雷、汪凤琴、蔡映峰、朱鸿斌、黎莲花、戴建国、胡红波、陈家礼、杨晓峰、王朝圣、安桂龙、匡建、张文捷、周贻会、何均匀、丁建国、宋科明、祝良雄、 赵卓君、柯赐龙、郑伟、黎达坚、易重、欧阳玉清、罗时明、李晓犇、罗宣果
本标准于1997年7月首次发布，本次为第一次修订。
II JB/T 8593—2013
电器附件用面板、调整板和安装盒尺寸要求
1 范围
本标准规定了电器附件用面板、调整板和安装盒的尺寸要求。 本标准适用于额定电压不超过 AC 440V和 DC 630 V、额定电流不大于 63 A、家用及类似用途安
装用的面板、调整板和安装盒，
本标准亦适用于安装或悬吊照明设备用的安装盒和地面插座的安装盒。 本标准不适用于装有过电流保护装置的组合电器附件中的面板、调整板和安装盒，也不适用于汇流
条线槽型的电器附件中的面板、调整板和安装盒。
本标准不适用于与设备组装在一起的、并根据设备而专门设计的面板、调整板和安装盒
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 17194一1997电气导管　电气安装用导管的外径和导管与配件的螺纹
3术语和定义
下列术语和定义适用于本文件。
3.1
面板cover-plate 外壳中用于保持电器附件在固定位置或起密封作用的部分，它不与电器附件成一体或不作为电器附
件里的一个部件，也被称作盖或盖板。 3.2
调整板 adjusting plate 用做面板与安装盒之间的过渡连接，使面板安装位置保持平整状态的一种部件。
3.3
安装盒box 外壳的一部分，用于容纳电器附件（如插座、开关等），并可固定盖和盖板、电器附件等的机构。 ［GB 17466.1—2008，定义3.2]
4　尺寸要求
4.1电器附件用面板和安装盒尺寸应符合图1～图15 的要求。
注1：本标准对电器附件用面板和安装盒的主要安装尺寸作出了规定，如确定安装孔的中心距离。 注2：本标准给出的面板的外形尺寸仅为参考值，建议制造商优先选用。 注3：对本标准的图中没有给出公差的尺寸，可以按GB/T1804一2000选用公差。
1 JB/T 8593—2013
单位为毫米
2XΦ
60 -0:2 86
注：2Φ表示螺钉的通孔，适用 M4 螺钉。
图1一位86 型面板
单位为毫米
2X
001
68
70
注1：2×Φ表示螺钉的通孔，适用M4 螺钉。 注2：2030年后不推荐使用这种面板。
图 2 一位 120 型面板
2 JB/T 8593—2013
单位为毫米
+0Fs
00
8
4XΦ
46±0.2 116
注 1：4×Φ表示螺钉的通孔，适用 M4 螺钉。 注2：2030年后不推荐使用这种面板
图 3 3两位120型面板 2X§
9
86
注：2× d表示螺钉的通孔，适用 M4 螺钉。
图 4 两位146型面板 JB/T 8593—2013
单位为毫米
AA
N
H
4XR2
4XR1
2XM
由
7
B2- B Ｇ
E c A1 A2
安装盒材质金属材料
相关尺寸 mm
A2/B2 78 max 78 max
E
R2 8 max 8 max
A1/B1 73 min 69 min
c
D
G 15 max 15 max
R1 8 max 8 max
60 -8.2 4～7 51 60 8:2
min 51 min
绝缘材料
4~7
注1：2XM表示螺纹孔，适用M4 螺钉。 注2: D尺寸见表 1。 注3：明装式安装盒安装孔尺寸同暗装式安装盒，外形尺寸与相应产品相匹配。 注4：不影响安装的附加结构（如外部挂耳）的厚度不计入A2、B2。
图 5 5一位86型安装盒
X JB/T 8593—2013
单位为毫米
AA
4×R2
4XR1
2XM
GLA
E c A1 A2
安装盒材质金属材料
相关尺寸 mm
C
A1 128.5 min 125 min
B1 73 min 69 min
A2 135 max 135 max
D1
R1 8 max 8 max
R2 8 max 8 max
B2 78 max 78 max
E
G
120 +0.8 4～7 112.3 15
min 112.3 min
max 15 max
120 +g.8 4～7
绝缘材料
注 1：2XM表示螺纹孔，适用 M4 螺钉。 注2：D尺寸见表1。 注3：明装式安装盒安装孔尺寸同暗装式安装盒，外形尺寸与相应产品相匹配。 注4：不影响安装的附加结构（如外部挂耳）的厚度不计入A2、B2。
图6两位146型安装盒
