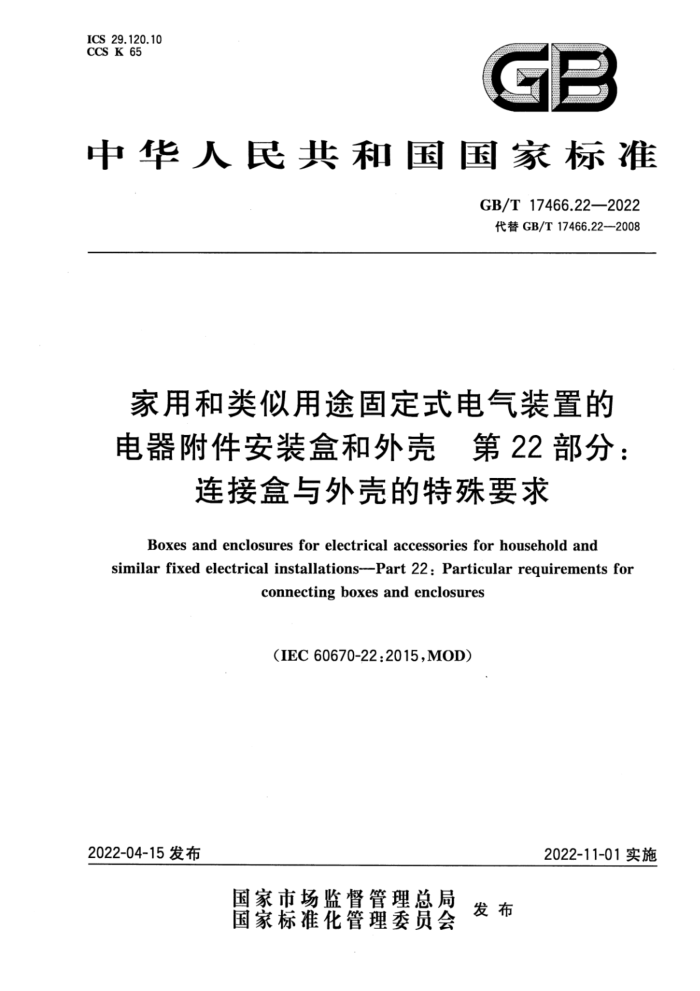

ICS 29.120.10 CCS K 65
中华人民共和国国家标准
GB/T 17466.22—2022
代替GB/T 17466.22—2008
家用和类似用途固定式电气装置的电器附件安装盒和外壳 第22部分：连接盒与外壳的特殊要求
Boxes and enclosures for electrical accessories for household and
similar fixed electrical installations—Part 22:Particular requirements for connecting boxes and enclosures
(IEC 60670-22:2015,MOD)
2022-04-15发布2022-11-01实施
国家市场监督管理总局
发 布
国家标准化管理委员会
GB/T 17466.22—2022
家用和类似用途固定式电气装置的电器附件安装盒和外壳 第22部分：连接盒与外壳的特殊要求
1 范围
本文件规定了连接盒与外壳的标志、防触电保护、结构、机械性能、电气性能等技术要求。GB/T17466.1—2019的本章增加下述内容后适用。第四段后增加：
本文件适合用于端接和/或分接的连接盒。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17466.1—2019的本章增加下述内容后适用。
GB/T13140（所有部分） 家用和类似用途低压电路用的连接器件【IEC 60998（所有部分）】注：GB/T 13140.1—2008 家用和类似用途低压电路用的连接器件 第1部分：通用要求（IEC 6098-1：2002，
IDT);
GB/T 13140.2—2008 家用和类似用途低压电路用的连接器件 第2部分：作为独立单元的带螺纹型夹紧件的连接器件的特殊要求（IEC 60998-2-1：2002，IDT）；
GB/T13140.3—2008 家用和类似用途低压电路用的连接器件 第2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求（IEC 60998-2-2：2002，IDT）；
GB/T 13140.4—2008 家用和类似用途低压电路用的连接器件 第2部分：作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求（IEC 60998-2-3：2002，IDT）；
GB/T 13140.5—2008 家用和类似用途低压电路用的连接器件 第2部分：扭接式连接器件的特殊要求(IEC 60998-2-4:2004,IDT)。
GB/T17464 连接器件 电气铜导线 螺纹型和无螺纹型夹紧件的安全要求 适用于0.2mm²以上至35mm²（包括）导线的夹紧件的通用要求和特殊要求（GB/T17464—2012，IEC 6099-1：1999，IDT)
GB/T20636 连接器件 电气铜导线 螺纹型和非螺纹型夹紧件的安全要求 适用于35mm²以上至300mm²导线的特殊要求（GB/T 20636-2006，IEC 6099-2-2003，IDT）
3 术语和定义
GB/T17466.1—2019的本章增加下列术语和定义后适用于本文件。3.101
连接盒 connecting box
GB/T 17466.22—2022
端接盒 junction box 允许导线连接的安装盒。3.101.1
端接连接盒 junction connecting box 允许一个或者多个接头连接的连接盒。3.101.2
分接连接盒 tapping connecting box
允许从一个或多个主导线引出的一个或者多个分接头连接的连接盒。注：按3.101.1和3.101.2要求的连接盒可以组合。3.101.3
电缆输出口连接盒 cord outlet connecting box
允许在固定式装置和软缆之间建立一个或者多个连接的连接盒。3.102
带整体夹紧件的连接盒 connecting box with integrated clamping units 夹紧件被永久固定，作为盒子整体的一部分的连接盒【见图AA.1a）】。3.103
带组合端子或连接器件的连接盒 connecting boxwith incorporated terminals or connecting devices 带有可拆卸端子和连接器件，通过机械方式将其固定在盒子内的连接盒【见图AA.1b）】。3.104
带连续组合端子或连接器件的连接盒 connectingbox with provisions for subsequent incorporation of terminals or connecting devices
带有组合端子或连接器件用的设施，通过机械方式将端子或连接器件固定在盒子内的连接盒【见图AA.1 c)]。3.105
用于活动端子或连接器件的连接盒 connectingbox for floating terminals or connecting devices 用来容纳端子或连接器件但无设施来固定它们的连接盒【见图AA.1d）】。3.106
额定连接容量 rated connecting capacity 由制造商声明的能连接的最大导线的横截面积。3.107
端子 terminal
由一个或多个夹紧件及绝缘（必要时）组成的一个极的导电部分。3.108
夹紧件 clamping unit
在端子中对导线进行机械夹紧和电气连接所必需的部件，包括保证正常接触压力所必需的部件。3.109
连接器件 connecting device
由一个或多个端子及绝缘和/或附件（必要时）组成的能连接两根或多根导线的器件。注：有关连接器件的示意图，见图BB.1。
4 一般要求
GB/T17466.1—2019的本章增加下述内容后适用。
