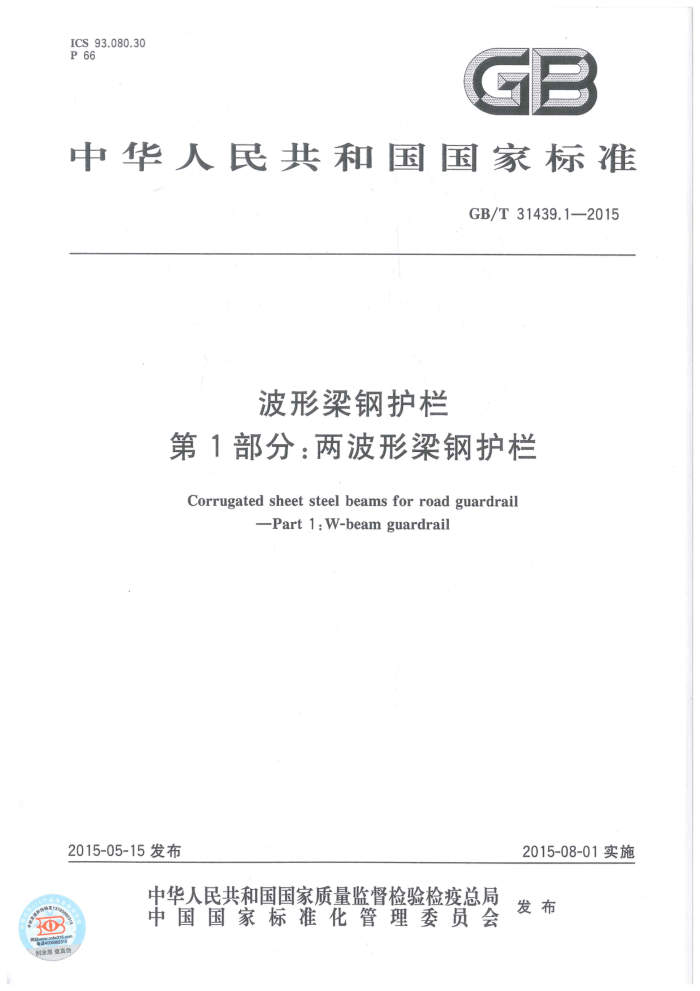

ICS 93.080.30 P 66
中华人民共和国国家标准
GB/T31439.1—2015
波形梁钢护栏
第1部分：两波形梁钢护栏
Corrugated sheet steel beams for road guardrail
-Part 1:W-beam guardrail
2015-05-15发布
2015-08-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
徐屋查真 GB/T 31439.1—2015
目 次
前言 1 范围 2 规范性引用文件 3 产品分类及组成
技术要求试验方法
A
..
18 19 20 21
5 6 检验规则·
标志、包装、运输与贮存附录A（规范性附录）螺栓连接副抗拉荷载试验方法
7 GB/T31439.1—2015
前 言
GB/T31439《波形梁钢护栏》分以下两部分：
第1部分：两波形梁钢护栏；第2部分：三波形梁钢护栏。
本部分为GB/T31439的第1部分。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路)标准化技术委员会（SAC/TC223）提出并归口。 本标准起草单位：交通运输部公路科学研究院、江苏华夏交通工程集团有限公司、江苏国强镀锌实
业有限公司、潍坊东方钢管有限公司、河北奎鹏交通设施有限公司、山东瑞达高速公路材料有限公司、北京中交华安科技有限公司、徐州兰德交通科技有限公司、昆明路华交通设备制造有限公司。
本标准主要起草人：韩文元、张璇、唐璨豫、何勇、王东、潘仕强、李乐团、王立平、李学仁、彭雷、 郭占洋、周志伟、李勇、杨曼娟、陆东方、马骏。 GB/T31439.1—2015
波形梁钢护栏
第1部分：两波形梁钢护栏
1范围
GB/T31439的本部分规定了两波形梁钢护栏产品的分类、技术要求、试验方法、检验规则及标志、 包装、运输与贮存。
本部分适用于公路和城市道路用两波形梁钢护栏，其他场所可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 232 金属材料弯曲试验方法 GB/T 470 锌锭 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 3077 合金结构钢 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法） GB/T 6725 冷弯型钢 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T18226 高速公路交通工程钢构件防腐技术条件 JT/T 495 公路交通安全设施质量检验抽样方法 JTG/T D81 公路交通安全设施设计细则
3产品分类及组成
3.1产品分类与命名 3.1.1产品分类
两波形梁钢护栏（以下简称护栏）按截面形状分为等截面和变截面护栏，按厚度分为3mm厚护栏和4mm厚护栏，按防腐层形式分为单涂层护栏和复合涂层护栏，按设置位置分为路测护栏和中央分隔带护栏。 3.1.2产品命名
护栏的名称由“防腐层分类名称”加“两波形梁钢护栏”组成，防腐层分类名称应符合GB/T18226 的规定。
I GB/T31439.1—2015
3.2产品构成 3.2.1 组成
护栏由波形梁板、立柱、端头、拼接螺栓、连接螺栓、防阻块、托架、横隔梁等构件组成。 3.2.2 波形梁板
波形梁板可分为等截面和变截面两类。其尺寸规格应符合表1的规定。
表1 规格（板长×板宽×波高×板厚）
单位为毫米
波形形状
截面状况
型号 DBOI DB02 DB03 DB04 DB05 BB01 BB02 BB03 BB04 BB05
用途标准板调节板调节板调节板调节板标准板调节板调节板调节板调节板
4320×310×85×3(4) 3820X310X85X3(4) 3320×310×85×3(4) 2820×310X85×3(4) 2320×310X85X3(4) 4320X310X85X34) 3820X310X85×3（4) 3320×310X85X3(4) 2820×310×85×3（4) 2320×310×85×3(4)
等裁面
圆弧形
变截面
注1：等截面板的各个部位横断面尺 寸相同；变截面板是等截面板的 一端再进行压弯，板和板拼接时变截面一端
在后面，拼接处迎交通面平整，更有利于整体美观和安全注2：标准板是指安装中使用的标准长度的板，调节板是指安装中以分配方法处理间距零头的板。
3.2.3 立柱 3.2.3.1 钢管立柱尺寸规格应符合表2的规定。
表 2 型 导 G-T G-F
单位为毫米
品 名
规 格 $114X4.5 $140×4.5
钢管立柱
3.2.3.2 立柱加强板尺寸规格为310mm×200mm×10mm。 3.2.4 端头
护栏端头为圆头式，尺寸规格应符合表3的规定。
