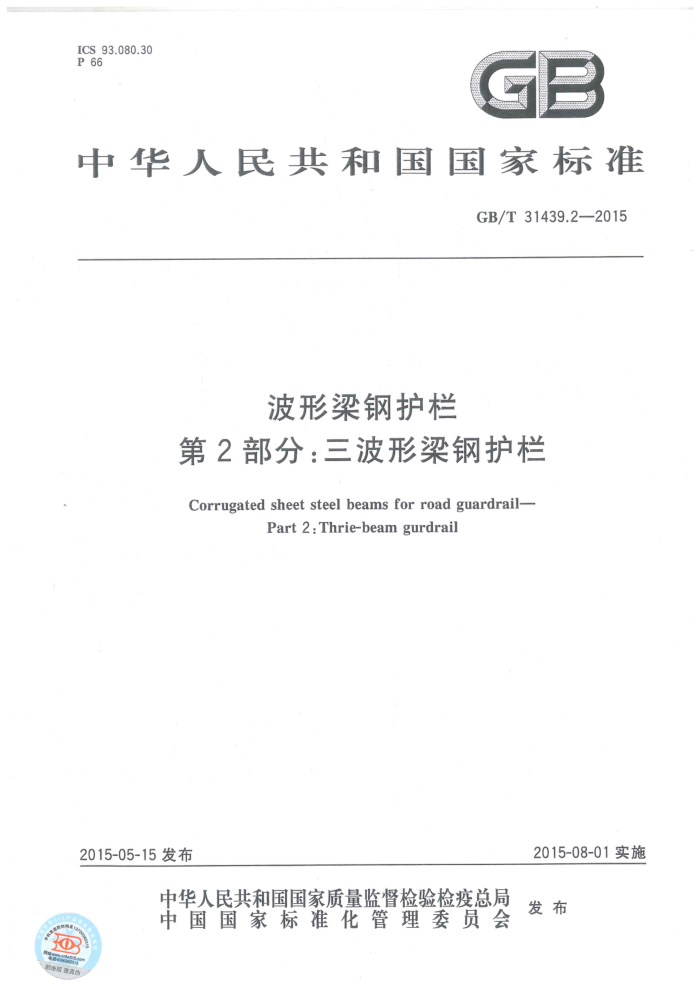

ICS 93.080.30 P 66
I
中华人民共和国国家标准
GB/T31439.2—2015
波形梁钢护栏
第2部分:三波形梁钢护栏
Corrugated sheet steel beams for road guardrail-
Part 2:Thrie-beam gurdrail
2015-08-01实施
2015-05-15发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布
GB/T31439.2—2015
目 次
前言 1 范围 2 规范性引用文件 3 分类及组成
技术要求 5 试验方法· 6 检验规则· 标志、包装、运输与贮存附录A(资料性附录) H型钢立柱三波形梁钢护栏实车碰撞试验资料参考文献
7
20 ..20 20
21 26
GB/T31439.2—2015
前 言
GB/T31439《波形梁钢护栏》分以下两部分:
第1部分:两波形梁钢护栏;第2部分:三波形梁钢护栏。
本部分为GB/T31439的第2部分。 本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施(公路)标准化技术委员会(SAC/TC223)提出并归口。 本标准起草单位:交通运输部公路科学研究院、江苏国强镀锌实业有限公司、江苏华夏交通工程集
团有限公司、潍坊东方钢管有限公司、河北奎鹏交通设施有限公司、山东瑞达高速公路材料有限公司、广东新粤交通投资有限公司、北京中交华安科技有限公司、徐州兰德交通科技有限公司。
本标准主要起草人:韩文元、唐璨铮、张璇、何勇、郭占洋、王东、潘仕强、李乐团、王立平、李学仁、 彭雷、周志伟、张宏松、陆东方、马骏。
GB/T31439.2—2015
波形梁钢护栏
第2部分:三波形梁钢护栏
1范围
GB/T31439的本部分规定了三波形梁钢护栏产品的分类、技术要求、试验方法、检验规则及标志、 包装、运输与贮存。
本部分适用于公路和城市道路用三波形梁钢护栏,其他场所可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T228.1 金属材料拉伸试验第1部分:室温试验方法 GB/T 232 金属材料弯曲试验方法 GB/T 470 锌锭 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T 3077 合金结构钢 GB/T4336 碳素钢和中低合金钢火花源原子发射光谱分析方法(常规法) GB/T 6725 冷弯型钢 GB/T6728 结构用冷弯空心型钢尺寸、外形、重量及允许偏差 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T18226 高速公路交通工程钢构件防腐技术条件 GB/T 31439.1 波形梁钢护栏第1部分:两波形梁钢护栏 JT/T495 公路交通安全设施质量检验抽样方法 JTG/T D81 公路交通安全设施设计细则
3分类及组成 3.1分类与命名 3.1.1分类
三波形梁钢护栏(以下简称护栏)按厚度分为3mm厚护栏和4mm厚护栏,按防腐层形式分为单涂层护栏和复合涂层护栏,按设置位置分为路侧护栏和中央分隔带护栏。 3.1.2命名
护栏的名称由“防腐层分类名称”加“三波形梁钢护栏”组成,防腐层分类名称应符合GB/T18226 的规定。
1
GB/T31439.2—2015
3.2 组成
三波形梁钢护栏由三波形梁板、三波形梁背板、过渡板、立柱、防阻块、横隔梁、端头、拼接螺栓、连接螺栓、加强横梁等构件组成。 3.3产品规格 3.3.1三波形梁板
三波形梁板采用750mm宽的薄钢板连续辑压成形,其尺寸规格应符合表1的规定。
表1 规格
单位为毫米
型号 RTB01-1 RTB01-2 RTB02-1 RTB02-2 RTB03-1 RTB03-2
构件名称
用途方管立柱用板
(板长×板宽×波高×板厚) 4320×506×85×3(4)
钢管立柱或H型钢立柱用板
4320X506X85X3(4) 3320×506×85×3(4) 3320X506X85X3(4) 2320×506×85×3(4) 2320×506×85×3(4)
方管立柱用板钢管立柱或H型钢立柱用板
三波形梁板
方管立柱用板
钢管立柱或H型钢立柱用板
3.3.2三波形梁背板
三波形梁背板用于三波形梁钢护栏板的中部与立柱连接处,起加强作用,其断面同三波形梁板,其尺寸规格应符合表2的规定
单位为毫米
规格
品名
用途方管立柱用板
型号
(板长×板宽×波高×板厚×螺孔数)
320×506×85X3(4)X2 320×506×85×3(4)×4
RTSB01 RTSB02
三波形梁背板
钢管立柱或H型钢立柱用板
3.3.3 过渡板
三波形梁护栏与两波形梁护栏之间过渡时采用过渡板,其尺寸规格应符合表3的规定。
表3
单位为毫米
规格
用途
品名
型号 TR01 TR02
4000×130×130×6 用于两波形梁板与钢管立柱、方管立柱的三波形梁板过渡 2000×150×100
过渡板
用于两波形梁板与H型钢立柱的三波形梁板过渡
3.3.4立柱
立柱分为钢管立柱、方管立柱和H型钢立柱三种,其尺寸规格应符合表4的规定。
2
