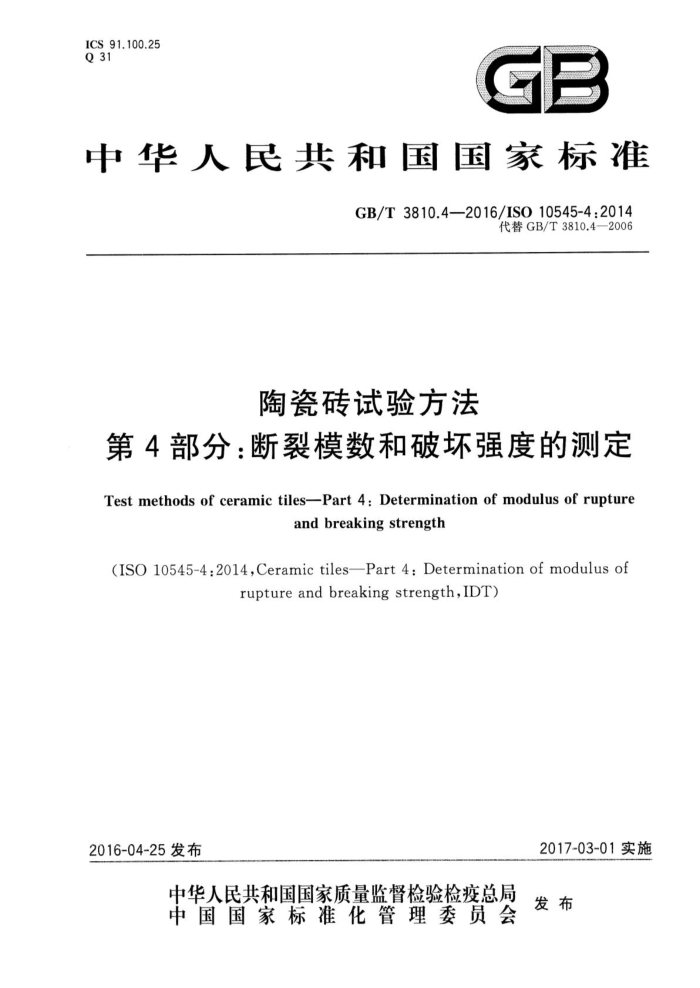

ICS 91.100.25 Q 31
GB
中华人民共和国国家标准
GB/T3810.4—2016/IS010545-4:2014
代替GB/T3810.4—2006
陶瓷砖试验方法
第4部分：断裂模数和破坏强度的测定 Test methods of ceramic tiles-Part 4: Determination of modulus of rupture
andbreakingstrength
(ISO10545-4:2014,Ceramic tiles—Part 4:Determinationof modulusof
rupture and breaking strength,IDT)
2016-04-25发布
2017-03-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T3810.42016/ISO10545-4:2014
前言
GB/T3810《陶瓷砖试验方法》分为16个部分：
第1部分：抽样和接收条件；一第2部分：尺寸和表面质量的检验；第3部分：吸水率、显气孔率、表观相对密度和容重的测定；第4部分：断裂模数和破坏强度的测定；一第5部分：用恢复系数确定砖的抗冲击性；第6部分：无釉砖耐磨深度的测定；第7部分：有釉砖表面耐磨性的测定；第8部分：线性热膨胀的测定；第9部分：抗热震性的测定；第10部分：湿膨胀的测定；第11部分：有釉砖抗釉裂性的测定：第12部分：抗冻性的测定；一第13部分：耐化学腐蚀性的测定；第14部分：耐污染性的测定；第15部分：有釉砖铅和镉溶出量的测定；
-
-
-
第16部分：小色差的测定。 本部分为GB/T3810的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T3810.4一2006《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》。 本部分与GB/T3810.4一2006相比主要变化如下：
-
修改了测试示意图（见图1，2006版的图2）；修改了对超大砖的尺寸（见6.1，2006版的6.1)；修改了试样烘干的要求（见7.1，2006版的7.1)；修改了棒的直径的要求（见表1，2006版的表1）：修改了砖的尺寸表示符号和样品的最小试样数量（见表2，2006版的表2)； -修改了破坏荷载、破坏强度和断裂模数的表示符号（见第8章，2006版的第8章）。
本部分使用翻译法等同采用ISO10545-4：2014《陶瓷砖第4部分：断裂模数和破坏强度的测定》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T60311998硫化橡胶或热塑性橡胶硬度的测定（10~100IRHD)(idtISO48：1994)； GB/T4100—2015陶瓷砖（ISO13006：2012，MOD）
本部分做了下列编辑性修改：
标准名称修改为《陶瓷砖试验方法第4部分：断裂模数和破坏强度的测定》。 本部分由中国建筑材料联合会提出。 本部分由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。 本部分起草单位：咸阳陶瓷研究设计院、杭州诺贝尔集团有限公司、广东蒙娜丽莎新型材料集团有
限公司、广东兴辉陶瓷集团有限公司、广东东鹏控股股份有限公司、工业和信息化部建筑卫生陶瓷及卫浴产品质量控制技术评价实验室。
I GB/T3810.4—2016/ISO10545-4;2014
本部分主要起草人：段先湖、王博、李莹、张旗康、陈洪再、金国庭。 本部分所代替标准的历次版本发布情况为
GB/T8917—1988; GB/T3810.4—1999,GB/T3810.4—2006。
ⅡI GB/T3810.4-2016/ISO10545-4:2014
陶瓷砖试验方法
第4部分：断裂模数和破坏强度的测定
1范围
GB/T3810的本部分规定了各种类型陶瓷砖断裂模数和破坏强度的检验方法。 注：ISO13006提供了对陶瓷砖的要求和对产品有用的其他信息。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO48：2010硫化橡胶或热塑性橡胶硬度的测定（10～100IRHD)[Rubber，vulcanizedorther- moplastic-Determination of hardness (hardness between 10IRHDand 100IRHD)J
ISO13006陶瓷砖定义、分类、性能和标记（Ceramictiles一Definitions，classification，charac- teristics and marking)
3术语和定义
下列术语和定义适用于本文件。
3.1
破坏荷载 breaking load F 从压力表上读取的使试样破坏的力。 注1：见7.5和图1。 注2：破坏荷载单位为牛顿（N)。
3.2
破坏强度 breakingstrength s 破坏荷载乘以两根支撑棒之间的跨距与试样宽度的比值而得出的力。 注1：见式(1)。 注2：破坏强度单位为牛顿（N)。
3.3
断裂模数 modulus of rupture R 破坏强度除以沿破坏断裂面的最小厚度的平方得出的量值。 注1：见式(2)。 注2：断裂模数单位为牛顿每平方毫米（N/mm）。
4 原理
以适当的速率向砖的表面正中心部位施加压力，测定砖的破坏荷载、破坏强度、断裂模数。
1 GB/T3810.4—2016/ISO10545-42014
5仪器
5.1于燥箱：能在110℃士5C温度下工作，也可使用能获得相同检测结果的微波、红外或其他干燥系统。 5.2压力表：精确到2.0%。 5.3两根圆柱形支撑棒：用金属制成，与试样接触部分用硬度为50IRHD士5IRHD橡胶包裹，橡胶的硬度按ISO48测定，一根棒能稍微摆动（见图2)，另一根棒能绕其轴稍作旋转，相应尺寸见表1。 5.4圆柱形中心棒：一根与支撑棒直径相同且用5.3中的橡胶包裹的圆柱形中心棒，此棒也可稍作摆动，用来传递荷载，见图2，相应尺寸见表1。
1
图1测试示意图
表1棒的直径、橡胶厚度和长度棒的直径d
单位为毫米
砖的尺寸L 18≤L<48 48L<95 L≥95
橡胶厚度T 1±0.2 2.5±0.5 5±1
砖伸出支撑棒外的长度11
5±1 10±1 20±1
2 5 10
2
